矩形梁受载弯曲应力分布仿真分析

　　在常规机械结构设计环节，梁类构件的弯曲应力校核是结构强度验证的核心步骤之一，这类仿真分析模型广泛应用于工程机械承重梁、机床床身支撑梁、输送设备承载横梁、建筑钢结构次梁等场景的前期设计验证阶段，能够在物理样机投产前快速定位构件的应力集中区域与最大变形位置，为后续结构优化提供量化的数据支撑。

　　从实际工程用途来看，这类弯曲应力分析模型主要用于验证矩形截面梁在均布载荷或集中载荷作用下的应力分布规律，匹配实际工况中梁构件两端简支、一端固定一端自由、两端固定等不同约束形式下的受力表现，帮助设计人员判断初始选型的梁截面尺寸是否满足许用应力要求，是否存在过度设计导致的材料浪费，或是应力超标带来的结构失效风险。很多现场运维中出现的梁件下挠超标、局部开裂、连接部位疲劳损坏等问题，往往都能在前期的弯曲应力仿真环节找到对应的风险点，通过提前调整截面参数、增加加强筋、优化载荷作用点位置等方式规避后续故障。

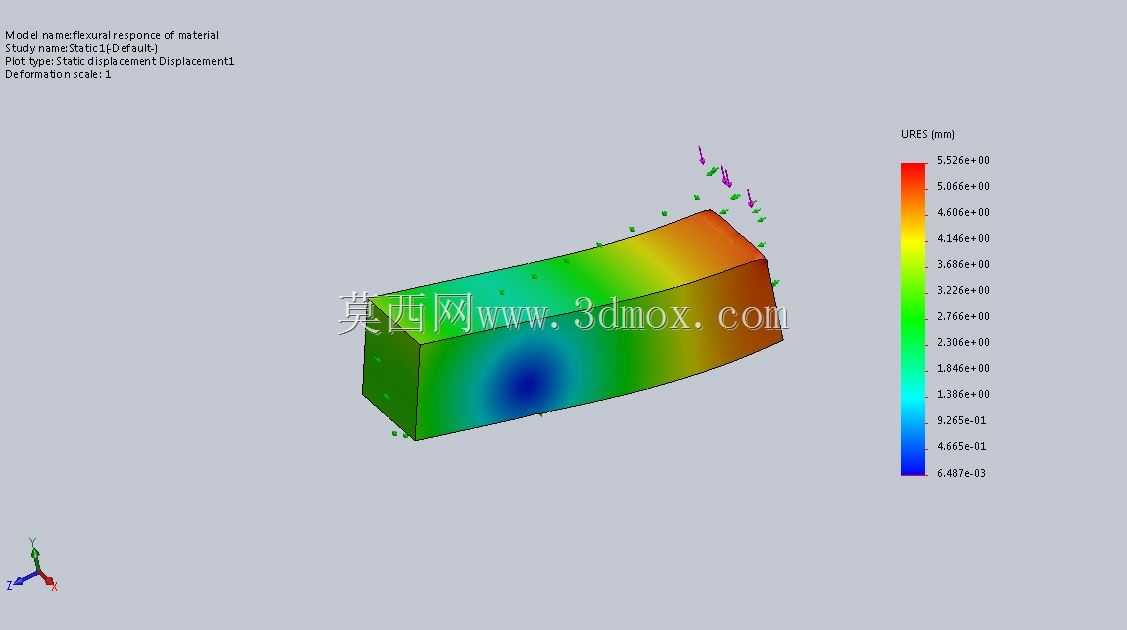

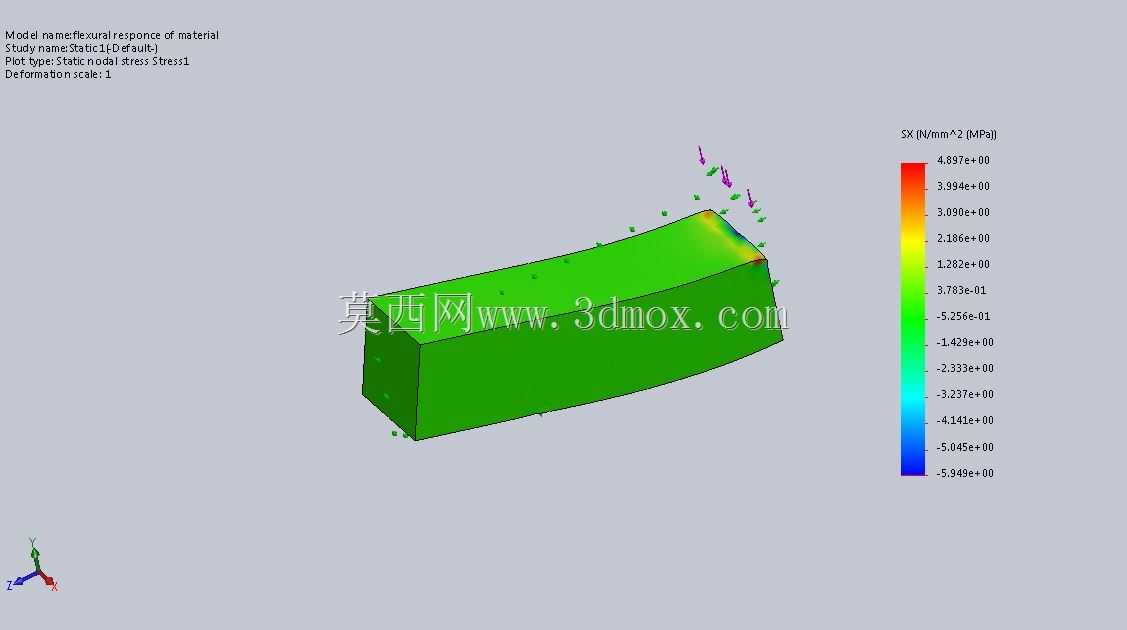

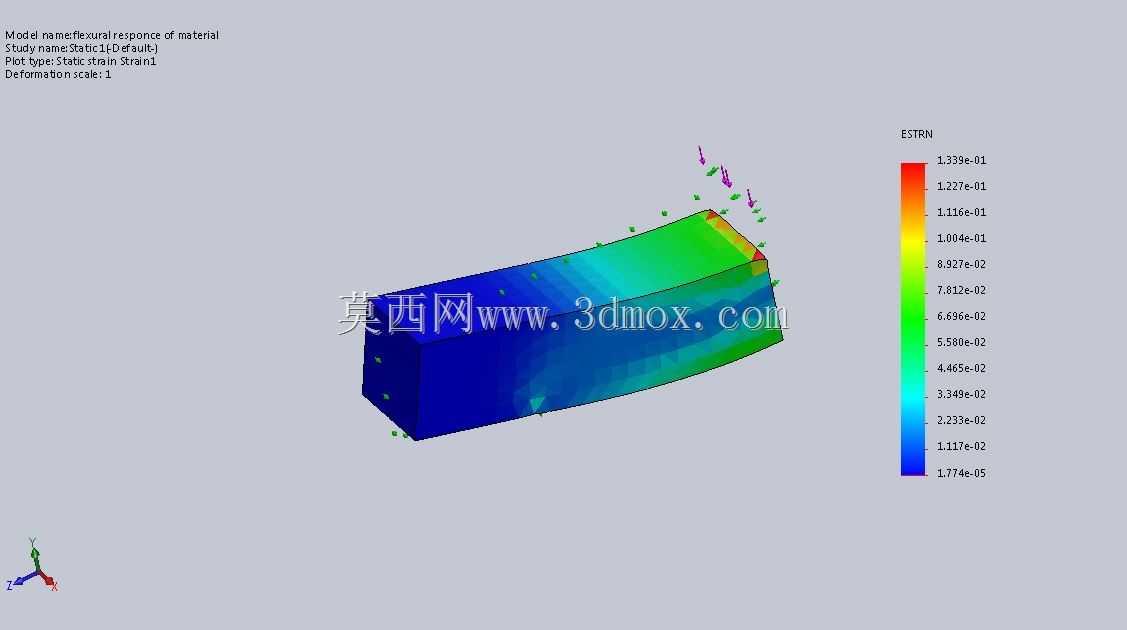

　　该模型的功能特性集中在应力结果的可视化呈现上，通过色彩云图直观展示构件不同位置的应力数值区间，蓝色区域对应低应力区，红色区域对应高应力集中区，同时附带位移变形量的比例展示，能够清晰看到梁在受载后的弯曲变形趋势，变形比例经过放大处理，方便设计人员快速识别变形最大的位置。模型中还标注了载荷的作用方向与约束位置，完全还原实际工况下的受力边界，避免仿真边界与实际工况脱节导致的结果失真。

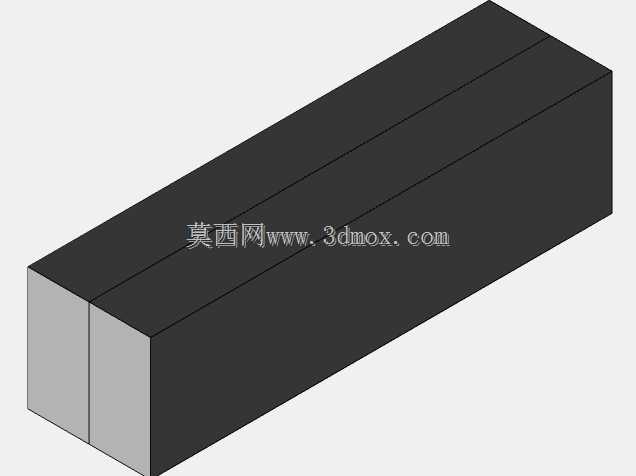

　　在设计思路层面，这类弯曲应力分析模型遵循结构力学经典的梁弯曲理论基础，同时通过有限元网格划分的方式修正理论计算中忽略的局部应力集中问题，比如理论计算中通常将梁作为均质等截面体进行简化，而实际工程中梁的连接孔位、变截面位置、载荷作用点附近都会出现应力高于理论计算值的情况，仿真模型能够精准捕捉这些局部区域的应力数值，弥补纯理论计算的局限性。建模过程中首先确定梁的基准截面尺寸，按照实际安装的约束条件添加固定约束，再根据工况核算的实际载荷值施加对应方向的作用力，划分合适密度的网格后进行求解，最终输出应力云图与位移云图，整个流程完全匹配工程实际的仿真校验逻辑。

　　从安装边界与尺寸适配角度来看，这类矩形梁构件的安装需要预留足够的变形空间，尤其是梁的跨中位置，要避免与周边管线、附属设备发生干涉，设计时需要根据仿真得到的最大变形量预留对应的安全间隙，通常变形量的控制阈值为梁跨度的1/500到1/1000，根据不同的设备精度要求调整。梁两端的支撑位置需要匹配仿真中的约束形式，如果是简支梁结构，支撑端要保留微小的转动余量，避免额外的约束应力叠加到梁体上；如果是固定梁结构，两端的连接刚性要足够，防止实际工况中约束松动导致梁的受力形式变化，出现应力超标问题。在截面尺寸选择上，初始设计可以先通过理论公式估算所需的截面惯性矩，再通过仿真验证局部应力是否满足要求，对于应力富余较多的区域，可以通过去除部分材料、优化截面形状的方式实现轻量化，对于应力接近许用值的区域，可以通过增加圆角、添加加强筋的方式降低应力集中系数，在保证结构强度的前提下控制构件的整体重量与制造成本。

　　在实际工程应用中，这类弯曲应力分析的结果还能为后续的疲劳寿命核算提供基础数据，通过获取不同位置的应力幅值，结合材料的S-N曲线就能估算构件的疲劳寿命，预判构件在长期交变载荷作用下的失效周期，为设备的定期维护、易损件更换周期制定提供参考。很多设计人员在做梁类构件设计时，容易只关注最大应力值是否低于材料屈服强度，忽略局部应力集中带来的疲劳风险，而可视化的应力云图能够直观展示这些高风险区域，提醒设计人员在对应位置做结构优化，比如在应力集中位置增加圆角过渡、避免尖角结构、调整焊缝位置等，从设计源头降低结构失效的概率。
