地埋式储液罐体有限元应力分析结构

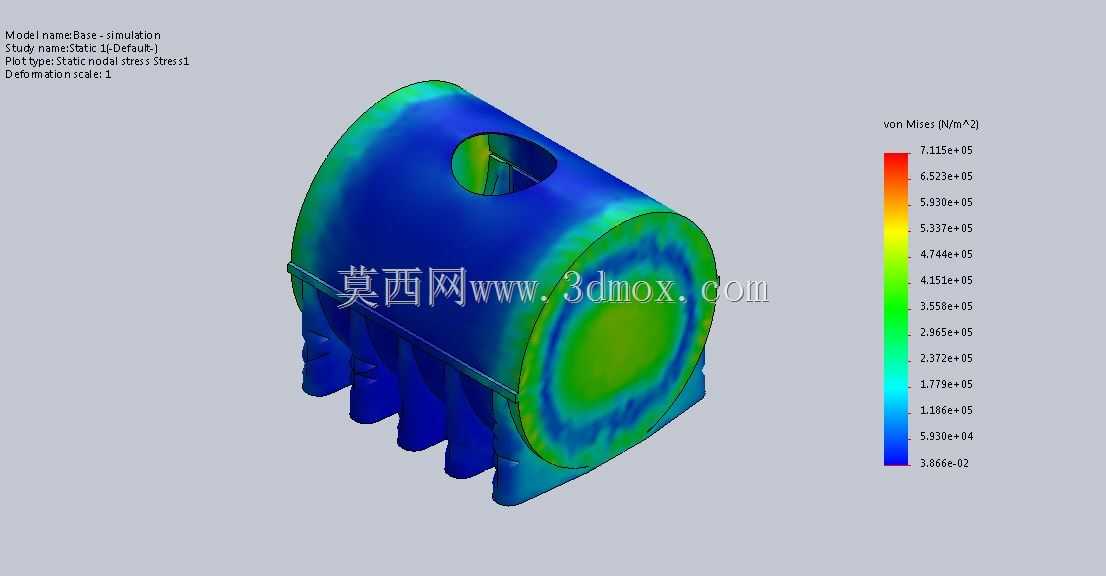

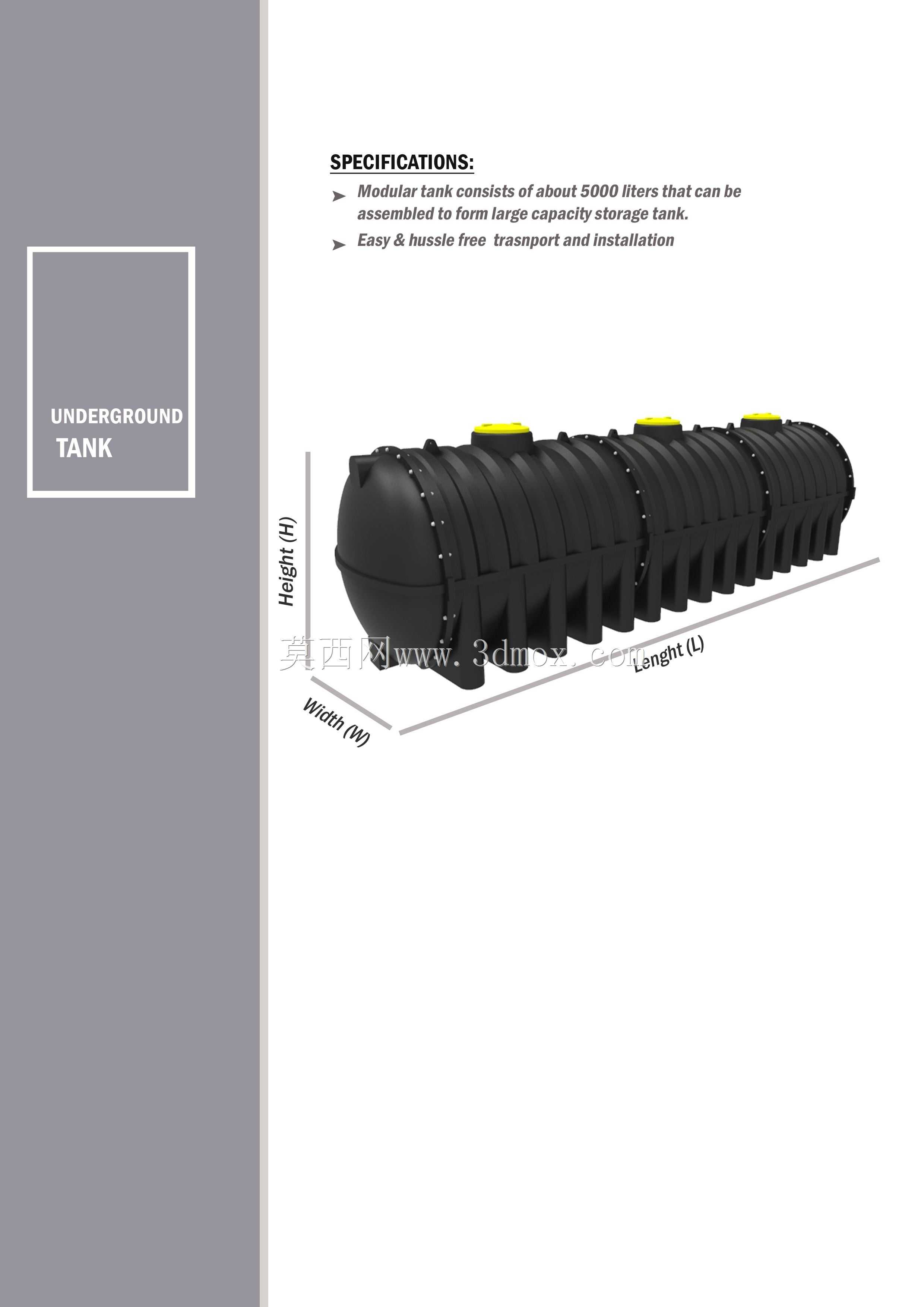

　　做地埋式储液设备的结构设计时，最先要明确的是应用场景的边界条件，这类罐体多数埋设于厂区、加油站点或者工业废液暂存区域的地表以下，覆土荷载、内部介质静压力、地表偶尔的车辆动载都是结构校核时不能遗漏的载荷项，很多新手做这类结构时只算内压，忽略了覆土带来的外压载荷，很容易在罐体上部或者人孔开孔位置出现应力集中的隐患。从这个分析结果的应力云图来看，罐体采用卧式圆筒形结构是兼顾受力合理性与施工便捷性的选择，圆筒形的承压面可以把径向载荷均匀分散到筒壁周向，相比方形结构能大幅降低局部应力峰值，底部设置的多道支撑肋结构，是为了适配地埋安装时的混凝土基础，避免罐体就位后出现局部悬空，导致充液后底部应力超限。设计这类罐体时，

　　人孔的开孔位置选在罐体顶部偏侧的位置，是考虑到后期运维人员进入内部检修的操作空间，同时开孔周边做了局部加厚处理，从云图上能看到开孔周边的应力梯度变化平缓，没有出现突变的高应力区，说明补强结构的尺寸设计是合理的，没有出现补强不足或者过度补强浪费材料的问题。罐体端部采用标准椭圆封头结构，相比平封头可以降低端部的弯曲应力，封头与筒壁连接的位置做了圆滑过渡处理，避免焊接位置出现应力集中，从云图的色彩分布来看，封头区域的应力水平整体低于筒壁中部，说明封头的厚度选型留有足够的安全余量。底部的支撑结构沿罐体轴向均匀排布，每道支撑的弧度与罐体外壁完全贴合，接触位置没有出现应力集中的红色高应力区，说明支撑的间距设置合理，

　　既没有因为间距过大导致罐体跨中挠度超标，也没有因为支撑过密增加不必要的材料成本。做这类地埋结构的有限元分析时，网格划分在开孔、焊缝、支撑接触位置做了局部加密，才能得到精准的应力分布结果，云图里的低应力区主要集中在封头中心和支撑肋的下部，这些位置后续做轻量化优化时可以适当调整壁厚，在满足强度要求的前提下降低整体重量。安装边界上，这类罐体的基础需要做平整的混凝土垫层，支撑肋与垫层之间要铺设减震垫，避免罐体受温度变化产生热胀冷缩时出现附加应力，同时罐体周边的回填土要分层夯实，不能用大块建筑垃圾回填，避免局部硬物挤压罐体外壁造成局部变形。实际使用中，这类罐体可以存储常温状态下的无强腐蚀性液体介质，内部如果存储易燃易爆介质时，

　　还需要在人孔位置加装呼吸阀与阻火装置，不过这些属于配套附件的设计范畴，罐体本身的结构强度已经满足常规地埋储液的使用要求。从应力数值的分布来看，整体最高应力出现在筒壁中部偏下的位置，数值远低于常用罐体材料的屈服强度，安全系数符合储运设备的相关规范要求，结构的刚度也能满足覆土后的变形要求，不会因为外压出现失稳变形的问题。
