带把手流线型日化液体盛装瓶结构设计

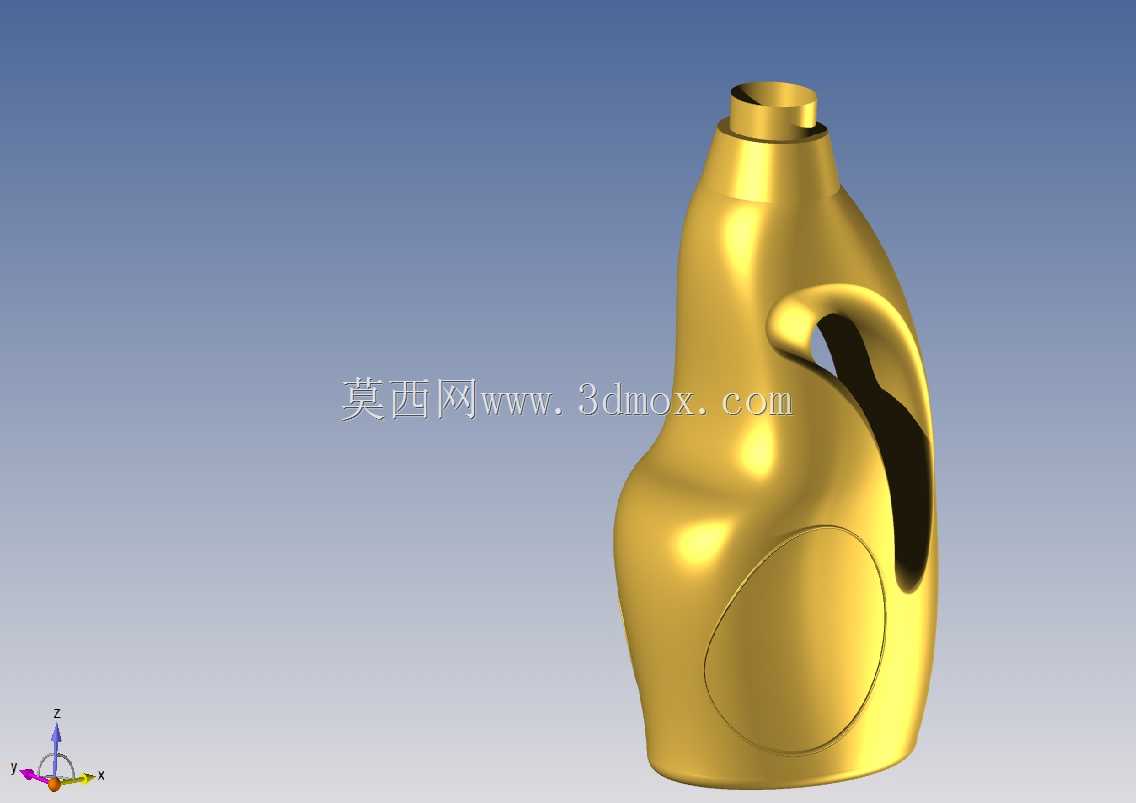

　　这款带把手的流线型盛装瓶，主要面向日化洗护类液体的灌装、存储与终端使用场景，日常可见于洗衣液、衣物柔顺剂、大容量沐浴露等家用清洁护理产品的包装配套，在快消品包装生产链路中，属于吹塑成型工艺的典型终端制品结构。从实际使用端的需求倒推设计逻辑，首先要兼顾灌装线的适配性与终端用户的握持体验，瓶身整体采用非对称的曲面过渡，没有生硬的棱角转折，一方面是为了降低吹塑成型过程中料流在模腔内的应力集中，减少成型后瓶身局部厚薄不均导致的瘪塌、渗漏风险，另一方面曲面贴合人手握持时的掌面弧度，搭配一体化成型的侧置把手，即便是盛装满额液体的状态下，单手提携也不会出现硌手、滑脱的问题。

　　瓶口部分采用阶梯式的短颈结构，顶端的小口径设计适配常规的螺旋盖与内塞组合，能够保证密封性能，避免运输堆叠过程中液体渗漏，瓶颈处的台阶结构可以作为灌装线的定位基准，在自动化旋盖、贴标工序中，能够快速卡入定位工装，保证工位流转时的位置精度，不会出现旋盖偏斜、贴标错位的问题。瓶身正面预留的椭圆形内凹区域，是专门为产品标签粘贴设计的贴合面，该区域做了微弧整平处理，标签粘贴后不会因为瓶身曲面曲率过大出现翘边、起皱的问题，同时内凹结构能够在运输堆叠过程中避免标签直接与相邻包装箱、其他瓶体摩擦，保护标识信息的完整性。

　　从结构强度的角度考量，瓶身的曲面弧度并非单纯为了外观造型，不同区域的曲率变化经过反复调整，在同等壁厚的吹塑工艺条件下，能够提升瓶身的径向抗挤压能力，即便是仓储堆码时上层货物施加的垂直压力，也能通过曲面的应力分散作用传递到瓶身底部的支撑环结构，避免瓶身出现不可逆的凹陷变形。底部的环形支撑边做了加宽处理，放置在平面上时接触面积更大，重心更稳，即便是台面存在轻微倾斜，也不容易出现倾倒洒漏的问题。把手部分采用与瓶身一体化的中空吹塑结构，内侧的握持区域做了内凹的贴合弧度，手指握持位的厚度比瓶身主体略厚，提升提携时的承重能力，避免满装状态下把手出现弯折断裂的情况，同时把手与瓶身连接的上下过渡位置做了大圆角过渡，减少应力集中点，防止长期使用后连接位置出现开裂。

　　在安装与适配边界上，该瓶型的整体外径尺寸适配常规的日化产品装箱规格，单瓶的占位尺寸可以匹配标准瓦楞纸箱的内部分格，不需要额外调整现有装箱线的料仓尺寸，能够直接适配多数快消品工厂现有灌装、旋盖、贴标、装箱的自动化生产线，不需要大规模更换工装夹具。瓶口的螺纹规格采用行业通用的标准口径，配套的瓶盖、量杯、导流内塞等配件都可以直接采购通用件，不需要单独开模生产配套密封件，能够有效降低包材的采购与开模成本。瓶身的整体高度设计也适配常规商超货架的层板间距，终端陈列时不需要调整货架层高，能够直接摆放在现有洗护产品陈列区，适配终端的展示场景。

　　从成型工艺的适配性来看，整个瓶体的结构没有倒扣、深侧凹等不利于吹塑脱模的结构，分模线设置在瓶身的两侧对称位置，脱模时不会出现结构拉伤，成型周期可以控制在常规吹塑产品的节拍范围内，适合大批量规模化生产，能够满足快消品行业大规模量产的效率要求。瓶身内壁的光滑曲面设计，也能够减少液体残留，用户使用到最后阶段时，液体能够顺着曲面自然流向瓶口位置，减少瓶内的液体残余，提升用户的使用体验。
