多工位穿梭式滚塑成型生产设备结构

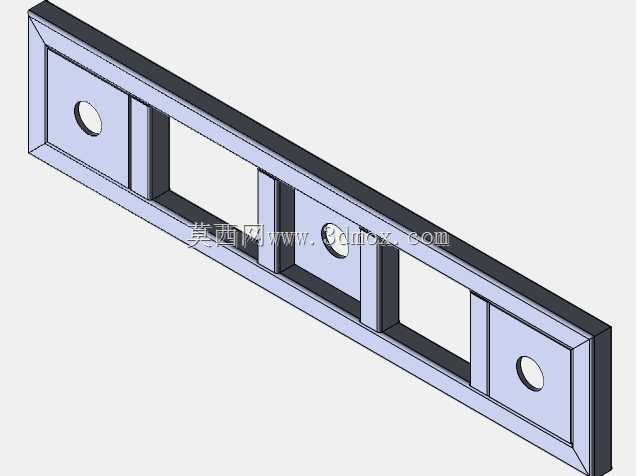

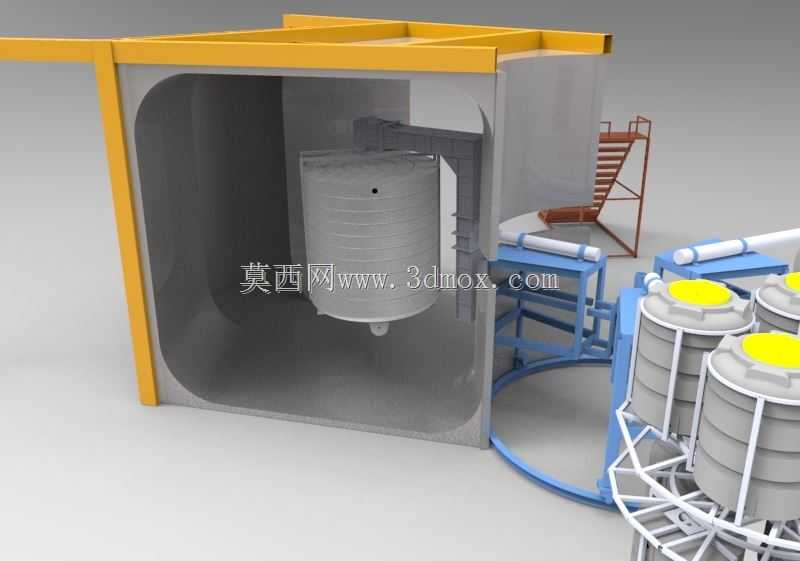

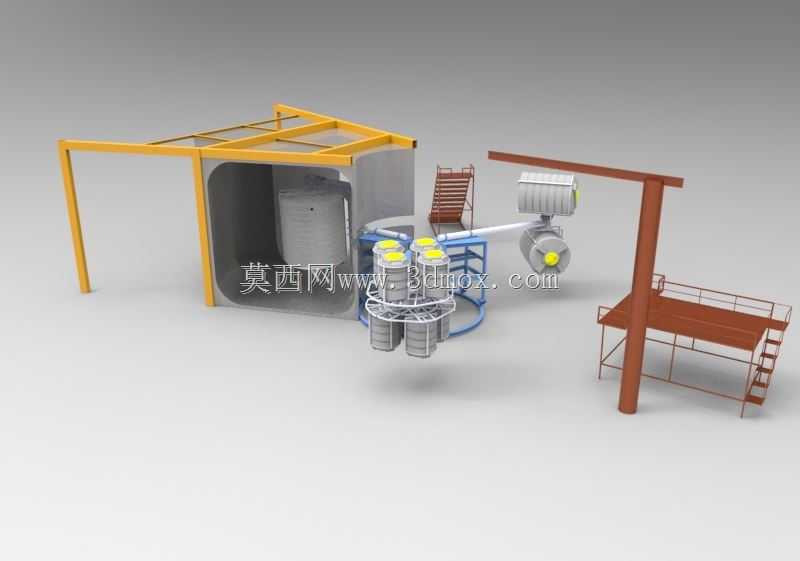

　　这套滚塑成型设备的三维结构，完整还原了多工位穿梭式滚塑生产线的实际布局，针对大中型中空塑料制品的批量生产场景做了结构适配，常见于民用储水罐、工业化工桶、游乐设施壳体、车载异形油箱等产品的加工环节，区别于小型摇摆式滚塑设备，该结构采用固定加热舱搭配移动工位架的布局，能在单加热舱的配置下实现多工位交替作业，大幅压缩设备等待空耗时间。从结构布局来看，设备核心分为加热成型舱、工位穿梭机架、多模装夹转盘、上下料操作平台四个核心部分，加热舱采用框架式保温壳体结构，开口尺寸适配最大直径2.2米、长度3米的回转模架，舱体内部预留了热循环风道的安装空间，框架采用矩形型钢焊接成型，边角做了圆弧过渡处理避免保温层铺设出现死角，舱门采用上翻式启闭结构，

　　配套的配重支架在模型中做了简化处理，实际应用中会搭配气动撑杆实现平稳启闭。穿梭机架部分采用双立柱龙门结构，立柱采用H型钢焊接加工，底部通过膨胀螺栓与混凝土地面固定，轨道铺设在加热舱两侧的地面基础上，工位架的行走轮采用耐高温铸铁材质，能承受加热舱传导的高温辐射，不会出现轮体变形卡滞的问题。多模装夹转盘是这套设备的核心功能部件，转盘采用分层式结构，可同时装夹4套中小型滚塑模具，转盘的回转支承采用交叉滚子结构，既能承受模具与原料的径向载荷，也能承受旋转过程中的偏转载荷，转盘的旋转驱动采用链轮传动结构，配套的减速机构安装在转盘中心的支架上，可根据不同原料的成型工艺调整双向旋转的转速比，保证塑料原料在模具内部均匀涂布在型腔内壁，

　　避免出现局部壁厚不均、缺料等成型缺陷。上下料操作平台采用花纹钢板铺设台面，配套带护栏的斜爬梯，平台高度与模具装夹位齐平，方便操作人员完成模具开合、原料加注、成品脱模等操作，平台边缘预留了工具摆放的空间，爬梯的踏步做了防滑处理，符合车间作业的安全规范。在设计思路上，这套结构优先考虑了车间的安装适配性，整套设备的地面安装边界为长8.5米、宽6米，加热舱的顶部距离地面高度为3.2米，不需要对车间做特殊的层高改造，常规的单层工业厂房即可满足安装要求；设备的工位穿梭行程做了硬限位设计，在轨道两端设置了防撞缓冲块，避免工位架脱轨，同时在装夹工位与加热舱之间设置了安全联锁装置，只有当工位架完全进入加热舱、舱门完全闭合后，

　　加热系统与转盘驱动才能启动，避免出现高温热气泄漏、机械转动伤人的安全隐患。从实际生产的适配性来看，这套结构的模架安装接口采用标准化的快装卡盘结构，可适配不同尺寸的滚塑模具，不需要针对每套模具重新制作连接支架，换模时间相比传统螺栓固定结构压缩60%以上；转盘的转速调节范围为0-15转/分钟，可适配聚乙烯、聚丙烯、滚塑级尼龙等多种原料的成型工艺要求，针对带嵌件的滚塑产品，模架上预留了嵌件固定的安装孔位，可直接在装夹阶段完成嵌件的定位固定，不需要后续二次加工。设备的管线布局采用拖链结构，将加热管线、驱动线缆、压缩空气管路统一收纳在拖链内，随工位架的穿梭运动同步移动，避免管线出现拉扯磨损、高温老化的问题，拖链采用耐高温的尼龙材质，可长期在加热舱周边的高温环境下稳定工作。另外在结构细节上，所有焊接部位都做了去应力处理的工艺预留，实际加工完成后会通过振动时效消除焊接应力，避免设备长期使用过程中出现框架变形，影响工位穿梭的定位精度；设备的所有转动部位都预留了润滑注油口，可在不停机的状态下完成日常润滑保养，降低设备的维护停机时间。
