中村留超复合车铣加工中心防护结构

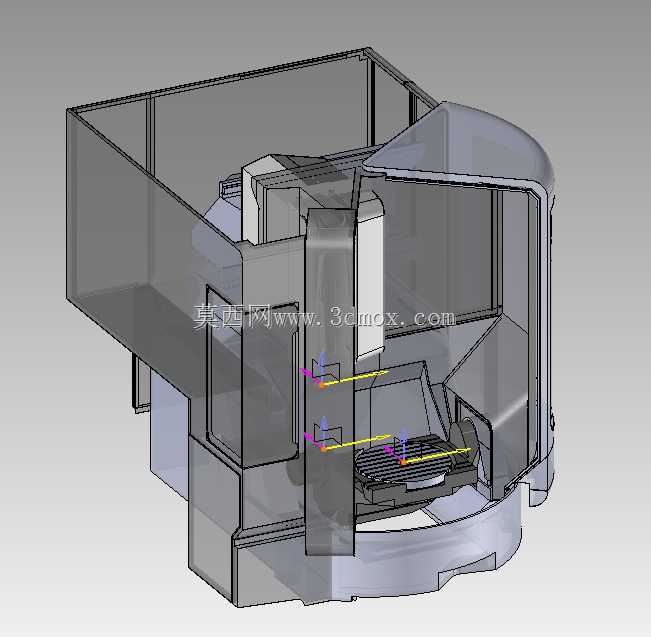

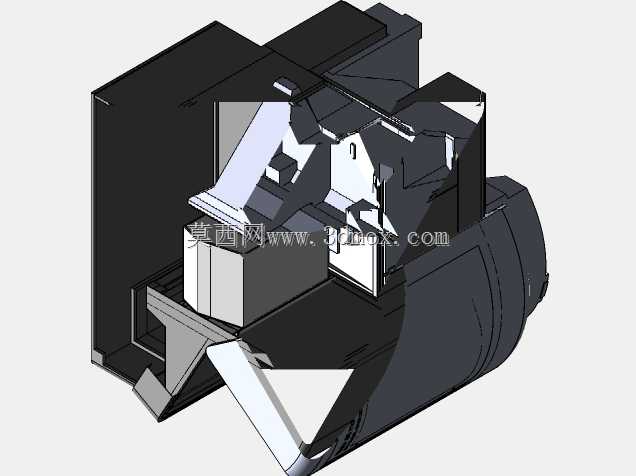

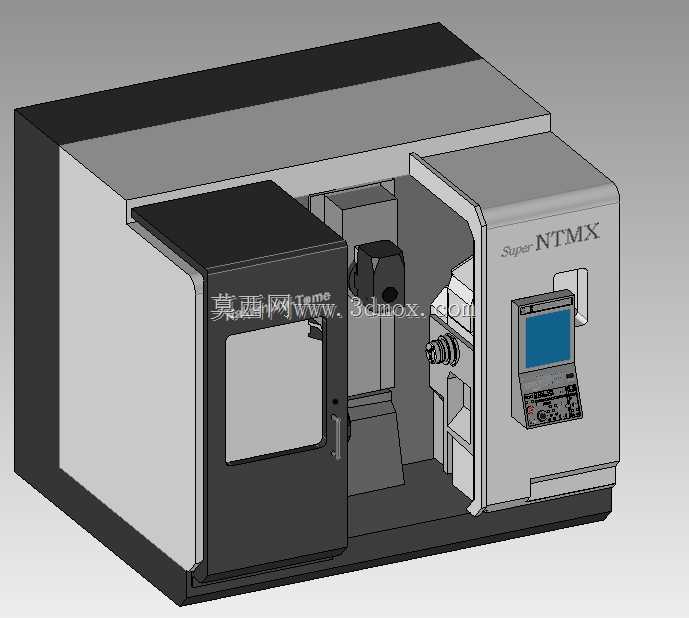

　　这套结构对应的是中村留Super NTMX系列多任务复合加工设备的主机防护与舱体布局，面向高精度复杂零件的一次装夹全工序加工场景，常见于航空航天精密结构件、医疗植入部件、汽车液压阀块、高端刀具刀柄这类需要车、铣、钻、镗、攻丝多工序集中完成的加工场景，能有效减少零件多次装夹带来的定位误差，缩短工序流转周期。从结构设计来看，整个舱体采用半包围式框架布局，前部预留足够的操作开门空间，弧形的顶部与侧围钣金既兼顾了外观的流线型设计，也能在有限的车间占地范围内最大化内部加工操作空间，避免钣金棱角带来的磕碰风险。舱体内部的分层结构清晰，下部预留了排屑器、冷却液回流管路的安装空间，中部是主轴、刀塔、副主轴的核心加工区域，

　　侧部的凸起结构对应机床的Y轴进给机构防护，能有效阻挡加工过程中飞溅的高温切屑、高压冷却液，避免切屑堆积到进给导轨、丝杠等精密传动部件上，延长设备核心部件的维护周期。设计过程中充分考虑了安装边界的适配性，底部的安装法兰与机床床身的连接点位完全匹配主机的铸造床身轮廓，不需要额外做转接支架就能直接完成装配，侧围的观察窗位置刚好对应操作人员的站立视线高度，不需要刻意俯身或者踮脚就能清晰观察内部的加工状态，观察窗采用的是高强度防冲击透明材料，能承受高速飞出的切屑撞击，不会出现碎裂飞溅的安全隐患。舱体内部的走线槽预留位置与主机的电气、液压管路走向完全契合，所有管路都能隐藏在钣金夹层内部，既避免了管路外露被切屑烫损的风险，

　　也让设备整体外观更加整洁。后部的舱体预留了电气柜、液压站的连接接口，安装时不需要在现场对钣金做二次切割开孔，能大幅缩短设备的现场组装调试周期。从功能特性上看，这套防护结构不仅承担安全防护的基础作用，还集成了切削液导流、切屑导向的功能，内部的倾斜钣金面能让落下的切屑和冷却液顺着斜面自然流入底部的排屑通道，不会在舱内形成堆积，减少操作人员清理舱内积屑的工作量。舱门的滑动轨道隐藏在侧围钣金内部，不会被切屑卡滞，开关门的阻尼经过匹配，操作力度适中，长时间使用也不会出现轨道磨损卡涩的问题。在结构强度设计上，钣金的折弯筋条布局经过优化，在不增加整体板材厚度的前提下提升了舱体的整体刚性，设备高速运行产生的振动不会引发钣金共振产生异响，

　　各个钣金拼接处的缝隙控制均匀，能有效减少切削液的渗漏，避免车间地面被冷却液污染。整个舱体的外形尺寸经过精准核算，既满足了主机最大加工行程的空间需求，也控制了设备的整体占地宽度，能适配多数中小型机加工车间的设备布局间距，不需要为了安装设备额外调整车间的工位排布。对于做机床设计、设备改造、钣金结构设计的从业者来说，这套结构的布局思路有很高的参考价值，尤其是在复合加工设备的防护设计上，如何平衡操作便利性、防护安全性、内部空间利用率、安装便捷性这几个核心需求，这套结构都给出了很成熟的工程化解决方案，比如弧形转角的设计既减少了应力集中，也避免了直角位置堆积切屑的问题，内部的分层挡屑板设计能引导切屑定向滑落，不会落到后部的传动部件上，这些细节都是经过实际生产验证的成熟设计，在做同类设备的防护结构设计时可以直接参考对应的布局逻辑，减少试错成本。
