APD200F3电调散热防护金属外壳结构

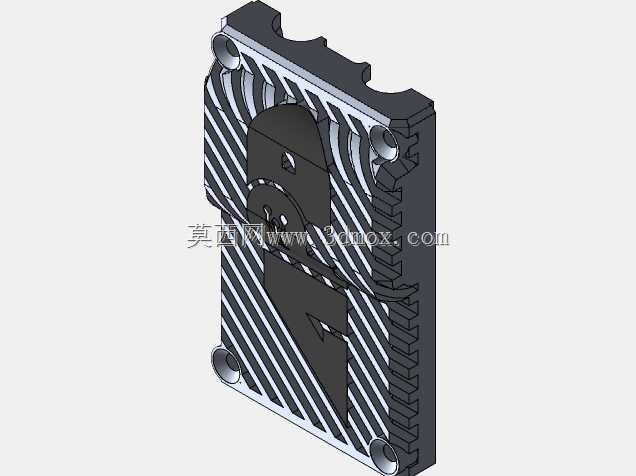

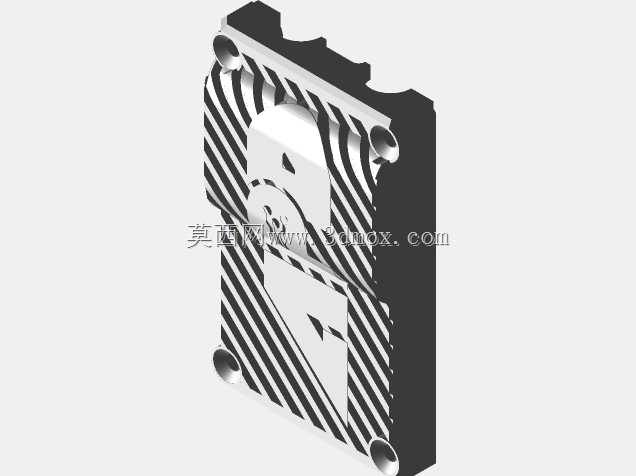

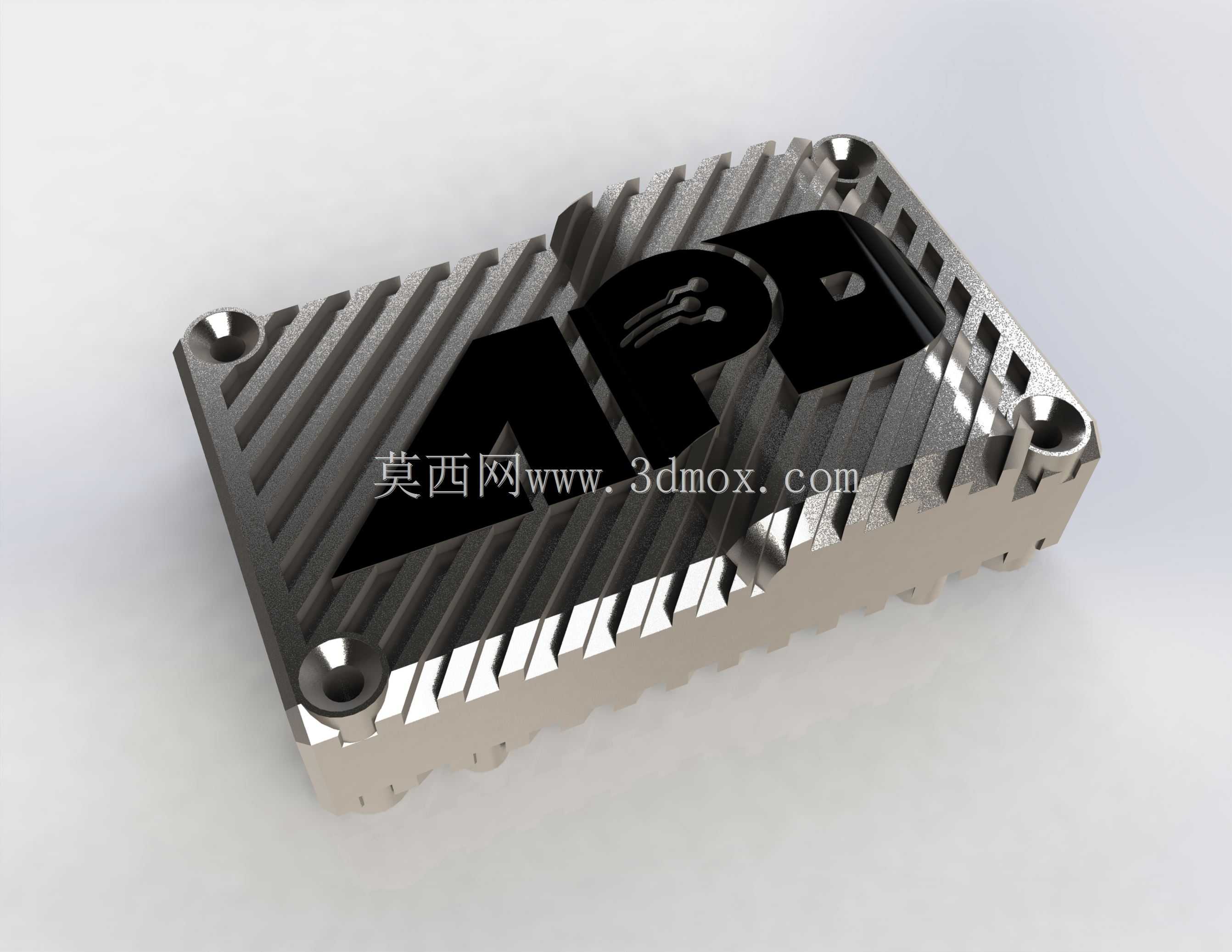

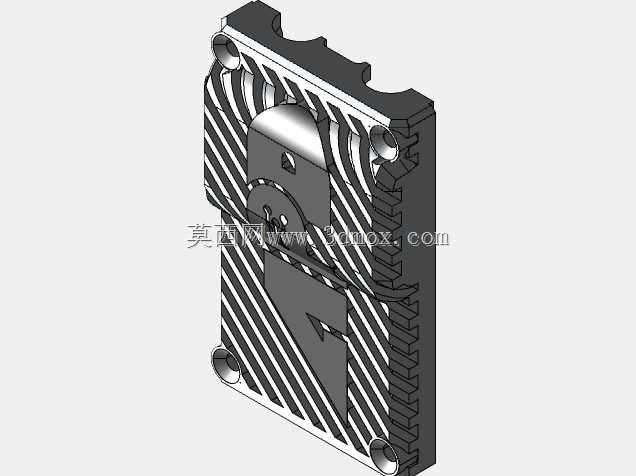

　　在航模动力系统、小型电动无人设备、高性能模型动力改装领域，无刷电子调速器作为动力输出的核心控制部件，其工作稳定性直接决定整套动力系统的运行可靠性，而适配的防护外壳不仅承担物理防护作用，更直接关联核心功率器件的散热效率。这款针对APD 200A-F3规格ESC设计的金属外壳，在结构设计阶段就围绕高功率电调的实际运行工况展开，首先考虑到200A级别无刷电调在满负载输出时，功率MOS管会产生大量热损耗，若热量无法及时导出，极易触发器件过温保护，甚至造成功率器件烧毁，因此壳体上表面设计了连续的平行式散热鳍片结构，鳍片采用等间距排布，在有限的壳体投影面积内最大化拓展散热接触面积，同时鳍片的走向顺着设备安装后的常规气流方向设置，

　　当设备搭载在移动载具上时，自然流经的气流可以顺着鳍片间隙快速带走热量，无需额外加装散热风扇即可满足持续大负载运行的散热需求。壳体的安装边界完全匹配对应型号电调的PCB板轮廓，四角设置的沉头安装孔位，既可以通过螺丝将上下壳体紧密锁紧，实现内部电路板的完全包覆防护，也预留了对应载具安装位的固定孔距，安装时无需额外打孔改装，可直接适配利维坦SFL-01原型机型的动力舱安装空间。壳体表面的标识区域采用下沉式结构设计，既可以避免安装使用过程中标识被摩擦剐蹭脱落，也不会额外增加壳体的整体高度，严格控制整体安装尺寸，避免在紧凑的动力舱内与其他部件产生干涉。在材质适配层面，设计阶段优先推荐采用铝合金材质进行加工，

　　不管是CNC铣削加工还是金属3D打印成型，铝合金的导热系数远高于常规塑料材质，能够将电路板上发热器件的热量快速均匀传导到整个壳体表面，再通过鳍片结构散发到空气中；如果采用非金属材质打印制作，则必须在内部功率器件与壳体之间预留导热垫的安装间隙，通过高导热系数的导热垫填补器件与壳体之间的空气间隙，降低热阻，避免热量在器件局部堆积。壳体的侧边结构做了等距的齿状切边处理，一方面可以进一步增加壳体的散热面积，另一方面在拆装操作时可以增加手部接触的摩擦力，无需借助工具即可完成上下壳体的拆分，方便后续对内部电调进行参数调整或者固件升级。壳体的边缘全部做了小圆角过渡处理，没有尖锐的棱角，既可以避免安装过程中划伤操作人员或者载具内部的线材，

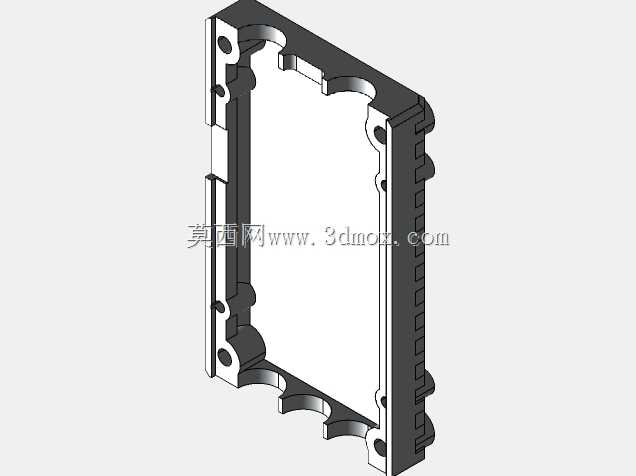

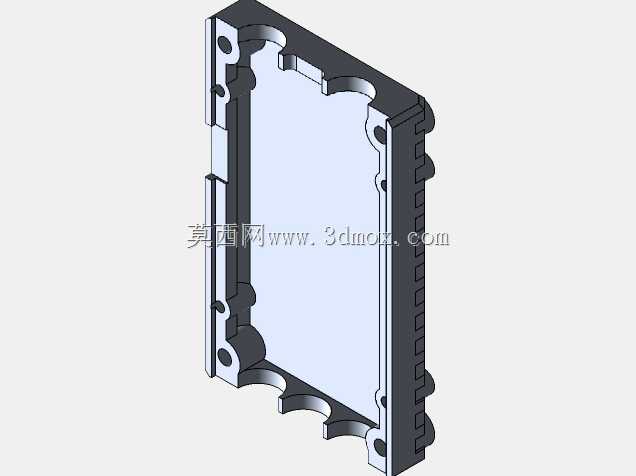

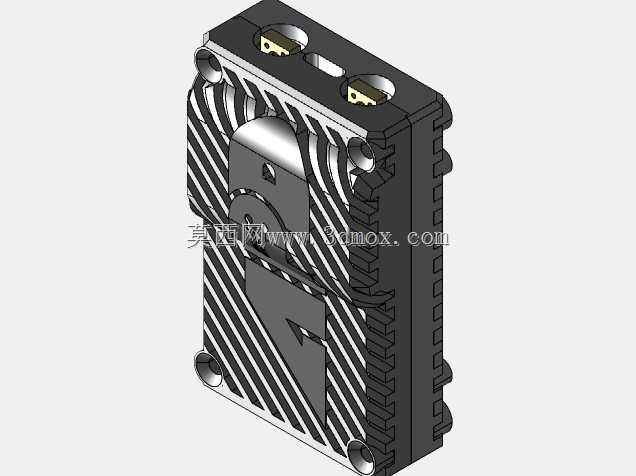

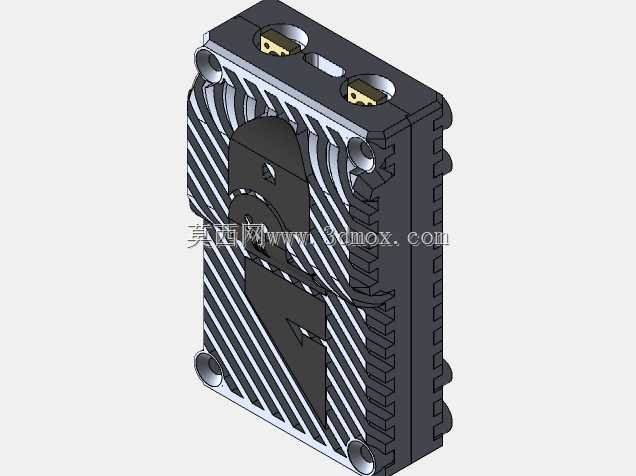

　　也能降低应力集中，提升壳体的抗冲击能力，在载具发生轻微碰撞或者震动时，壳体不会因为应力集中出现开裂的情况。内部腔体的设计完全避让电调板上的电容、接线端子等突出元器件，腔体深度刚好覆盖板上最高的元器件，同时在接线端预留了对应的出线缺口，电源线、电机线、信号控制线可以顺着缺口规整引出，不会被壳体压伤线材绝缘层，也避免线材弯折角度过大造成的接触不良问题。在实际装机测试场景中，这款壳体可以在持续满油门输出的工况下，将电调的核心器件温度控制在器件允许的工作温度区间内，相比裸露的电路板安装方式，不仅可以阻挡飞行或者行驶过程中溅起的泥水、灰尘落到电路板上造成短路，也能避免外部杂物触碰电路板上的引脚造成短路故障，大幅提升动力系统在复杂工况下的运行可靠性。
