内螺纹型杆端关节轴承三维建模作品

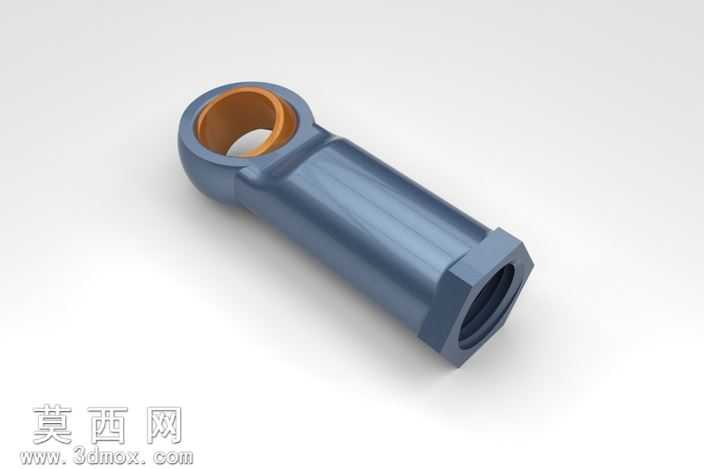

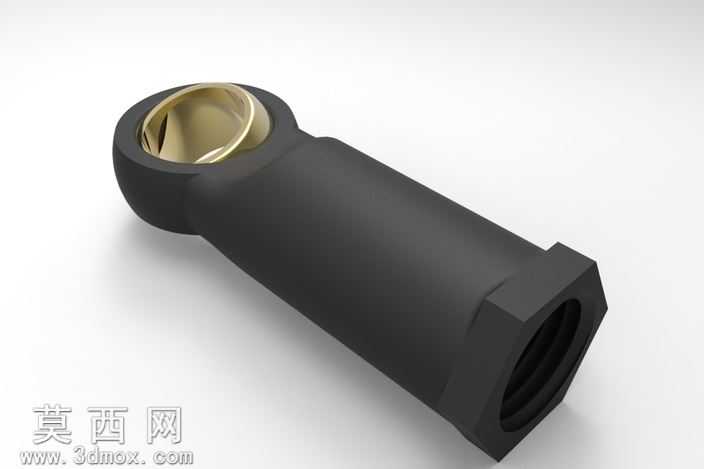

本作品为内螺纹式杆端关节轴承的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，整体遵循机械设计标准规范，还原了该类轴承的真实结构特征与装配逻辑。建模初期先梳理杆端关节轴承的核心结构组成，分为带内螺纹的杆体外壳、内嵌的自润滑关节球两大核心部分，首先绘制杆体的轴向截面草图，通过旋转凸台命令生成杆体的基础柱形轮廓，再对杆体端部的六角安装结构进行拉伸切除与倒角处理，还原六角部位的扳手夹持平面与棱边过渡特征，随后对杆体内部的内螺纹结构采用装饰螺纹线配合螺旋扫描切除的方式建模，既保证螺纹参数符合标准公制螺纹规格，也控制模型整体文件大小处于合理区间。针对端部的关节球安装座，采用球面切除命令生成与关节球适配的内球面型腔，保证型腔与关节球的球面配合间隙符合实际装配公差要求，关节球部分单独建模，绘制外球面后加工出内螺纹安装孔，对球面与内孔的衔接处做圆角过渡处理，避免应力集中的结构缺陷。材质与渲染阶段，为杆体外壳赋予哑光黑色金属材质，模拟实际产品的表面氧化发黑处理效果，调整材质的粗糙度参数至0.6左右，还原哑光金属的漫反射质感，避免过度反光失真；为内嵌的关节球赋予黄铜色金属材质，设置较低的粗糙度与适度的金属反射度，体现铜合金轴承衬垫的材质特性；场景搭建采用柔和的三点布光方案，主光源从侧上方45度投射，打出产品的主体轮廓与结构阴影，辅助光源从另一侧补光消除暗部死黑，背光源勾勒产品边缘轮廓提升立体感，地面采用浅灰色哑光平面承接阴影，让整体渲染效果真实清晰，完整呈现产品的结构细节。设计过程中重点考量了该类轴承的实际功能特性，杆体的长度、内螺纹规格、关节球的摆动角度范围均参考行业通用标准参数设定，各部位的倒角、退刀槽等工艺结构均完整还原，保证模型可直接用于装配验证、产品演示、工程出图等场景，整体建模逻辑清晰，特征树规整有序，参数可根据实际需求快速调整修改，适配不同规格的杆端轴承衍生设计。
