高精度金属质感差速器锥齿轮组三维设计

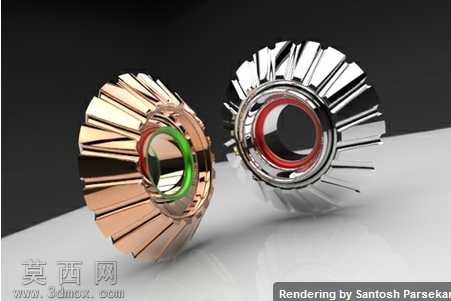

本作品为一对啮合传动的锥齿轮组三维建模设计，整体采用参数化建模思路完成，首先依据直齿锥齿轮的啮合传动原理，确定节锥角、齿顶高系数、顶隙系数、模数、齿数等核心设计参数，先绘制单个锥齿轮的齿坯基体轮廓，通过旋转特征生成齿坯基础实体，再绘制单齿的齿廓渐开线曲线，结合齿向锥度参数完成单齿的实体特征构建，通过圆周阵列操作生成全部轮齿结构，后续对齿根过渡圆角、齿顶倒角等细节结构进行精细化处理，保证轮齿啮合时无干涉、传动顺滑。建模完成后对模型进行渲染材质设置，两个齿轮分别采用不同的金属材质表现，其中一个齿轮赋予玫瑰金抛光金属材质，在齿面中心区域添加绿色透明环装饰细节，另一个齿轮赋予亮银色镀铬抛光金属材质，齿面中心区域添加红色透明环装饰细节，两种金属材质均设置了符合真实金属物理属性的反射率、粗糙度参数，高抛光的金属表面可以清晰反射周围环境光影，齿面的棱线结构在光影下呈现出分明的明暗层次，突出轮齿的放射状结构特征。渲染场景采用简洁的浅灰色哑光地面作为承载，背景使用深灰色渐变背景突出齿轮主体，通过三点布光方案设置主光源、补光源与轮廓光，主光源从侧上方打亮齿轮的主要展示面，呈现金属材质的高光质感，补光源弱化暗部死黑区域，保留齿槽处的结构阴影以凸显轮齿的立体感，轮廓光从后方勾勒齿轮的边缘轮廓，让金属齿轮与背景形成清晰的层次区分。该锥齿轮组结构符合差速器传动的结构特征，可用于机械传动教学演示、差速器结构展示、相关机械产品的装配仿真等场景，建模过程中严格保证两个齿轮的啮合参数匹配，装配时按照节锥顶点重合的装配要求完成配合，还原真实锥齿轮传动的装配关系，模型细节完整，无破面、错面等建模问题，材质渲染效果精致，能够清晰展现锥齿轮的结构特点与金属质感。
