汽车三元催化器剖视结构三维设计

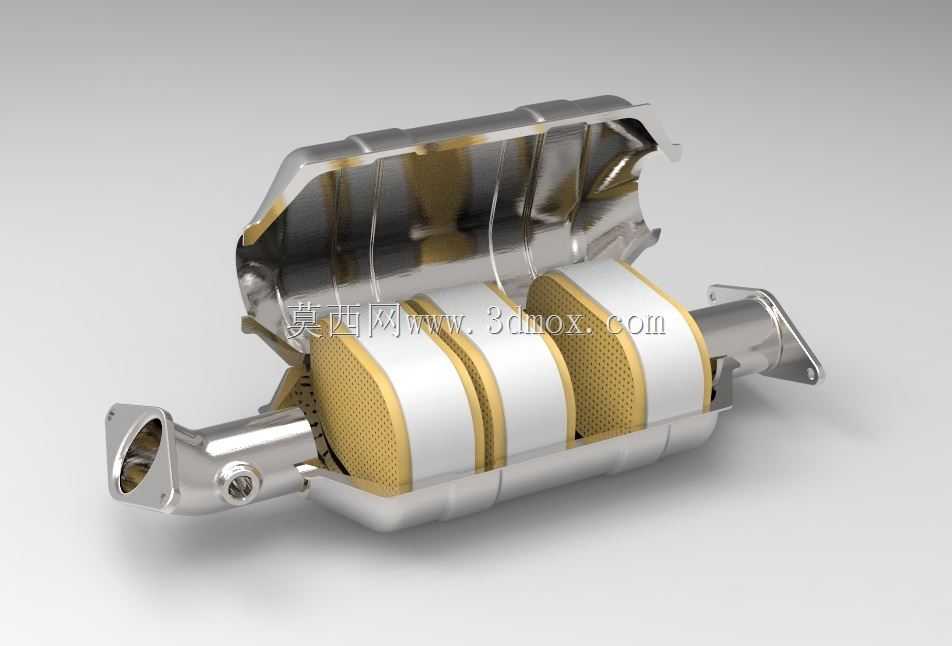

　　该模型呈现的是汽车排气系统核心的三元催化转化器剖视结构，日常装车场景覆盖乘用轿车、轻型商用车辆的排气后处理段，位于排气歧管下游、消声器前端的底盘布置位置，核心作用是将发动机排出的一氧化碳、碳氢化合物、氮氧化物三类有害尾气，通过载体表面的贵金属催化涂层转化为无害的二氧化碳、水和氮气，是满足机动车排放法规要求的必备部件。从结构设计来看，模型做了半剖处理，可清晰看到外部壳体、内部减震衬垫、三段式催化载体、进出气端锥的完整配合关系。外部壳体采用耐热不锈钢冲压焊接成型，设计时充分考虑了底盘布置的离地间隙要求，壳体外形做了随形的圆弧过渡，既避让底盘下方的悬架、燃油管路等周边部件，也能减少排气气流的沿程阻力，

　　进出气端的法兰接口严格匹配对应车型的排气管道连接尺寸，法兰面预留了标准螺栓过孔与密封垫圈安装槽，保证安装后的气密性，避免尾气泄漏影响净化效率。内部的三段式陶瓷催化载体是功能核心，载体采用蜂窝多孔结构设计，孔道方向与排气流向保持一致，单段载体的直径、长度参数根据发动机排量对应的排气流量做匹配，载体与金属壳体之间填充了膨胀型减震衬垫，一方面吸收车辆行驶过程中路面颠簸带来的振动冲击，避免陶瓷载体受硬接触碎裂，另一方面填补壳体与载体的装配间隙，防止尾气未经过载体催化直接从缝隙流出，保证所有排气都能通过载体孔道完成催化反应。设计过程中需要重点考虑热膨胀的补偿问题，发动机排气温度最高可超过800摄氏度，金属壳体与陶瓷载体的热膨胀系数差异较大，

　　衬垫的膨胀特性可以在高温工况下填充两者膨胀量差带来的间隙变化，同时壳体上的冲压加强筋既提升了整体结构刚度，避免车辆行驶中受气流激振产生共振异响，也能在热胀冷缩过程中提供微量的形变余量，减少焊接位置的热应力集中。安装边界方面，该催化器总成通过两个吊挂点与底盘的橡胶吊耳连接，吊挂的位置设计在壳体重心附近的加强区域，减少行车过程中催化器的摆动量，进出气端的连接法兰采用平面密封结构，配套的螺栓规格、拧紧力矩都有明确的工程要求，避免装配应力导致法兰变形漏气。从气流组织的设计逻辑来看，端锥的渐扩、渐缩角度经过优化，避免气流在进出载体时产生局部涡流，降低排气背压，减少对发动机动力输出的负面影响，三段载体的排布方式也兼顾了催化转化效率与消声效果，

　　载体之间的空腔可以对排气脉动起到一定的缓冲作用，辅助降低排气噪声。在实际的车型开发过程中，这类催化器的结构设计需要同步匹配发动机的排气特性、底盘布置空间、排放法规要求，建模时需要准确还原各部件的配合公差，比如载体与衬垫的装配过盈量、壳体焊接的焊缝位置、法兰的平面度要求，这些细节直接影响样件装车后的实际使用性能，该剖视模型可用于结构教学、排气系统匹配设计参考、零部件原理演示等场景，能直观展示催化器内部的气流路径与各部件的功能分工，帮助结构设计人员理解排气后处理部件的设计要点，在选型阶段也可通过该模型快速核对安装尺寸是否满足整车布置要求，减少前期设计的干涉问题。
