翼开启式厢式货运卡车结构设计

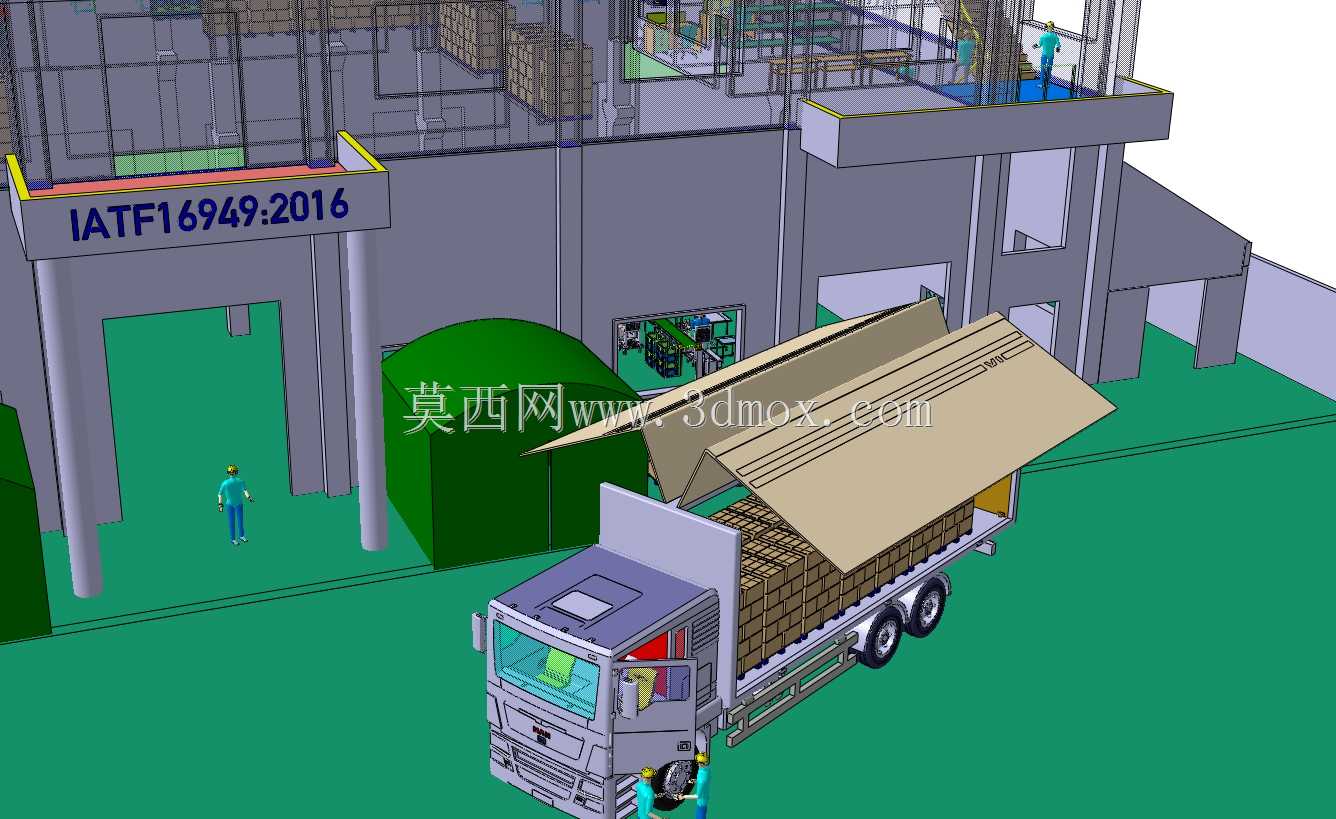

　　这款翼开启式厢式货运卡车的三维结构设计，核心围绕城配及中短途干线货运的装卸效率痛点展开，区别于传统后开门、侧开门厢式车的作业局限，双翼可独立向上举升开启的结构，能让车厢侧面完全敞开，适配叉车从侧面直接完成整托货物的装卸作业，无需反复调整车辆停靠位置，也不用预留后侧开门的作业纵深空间，在场地狭窄的物流园区、城市配送网点、商贸批发市场等场景下，装卸效率相比普通厢式车可提升40%以上，尤其适合快消品、家电、建材等标准化托盘货物的转运作业。

　　从整车结构布局来看，采用三轴商用车底盘承载，前桥为转向驱动桥，后桥为双并装承载桥，匹配长轴距底盘设定，保证大尺寸厢体安装后的行驶稳定性，底盘上预留了厢体安装的副梁连接位、侧防护安装支架、后保险杠安装点位，建模过程中严格对齐商用车底盘的通用安装边界，副梁与底盘纵梁的连接孔位、间距均参考主流重卡底盘的通用参数设计，可直接适配多数同吨位级别的量产商用车底盘，无需额外做底盘改装即可完成上装装配。

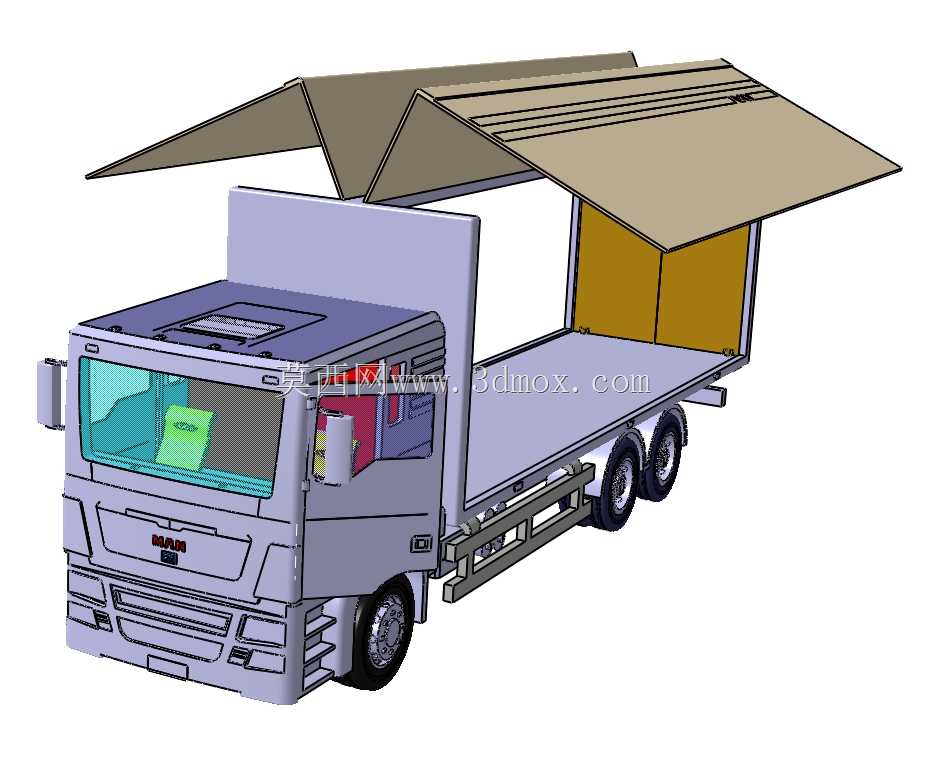

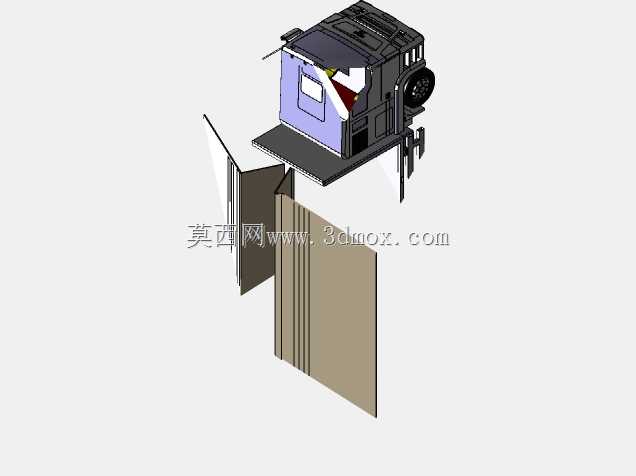

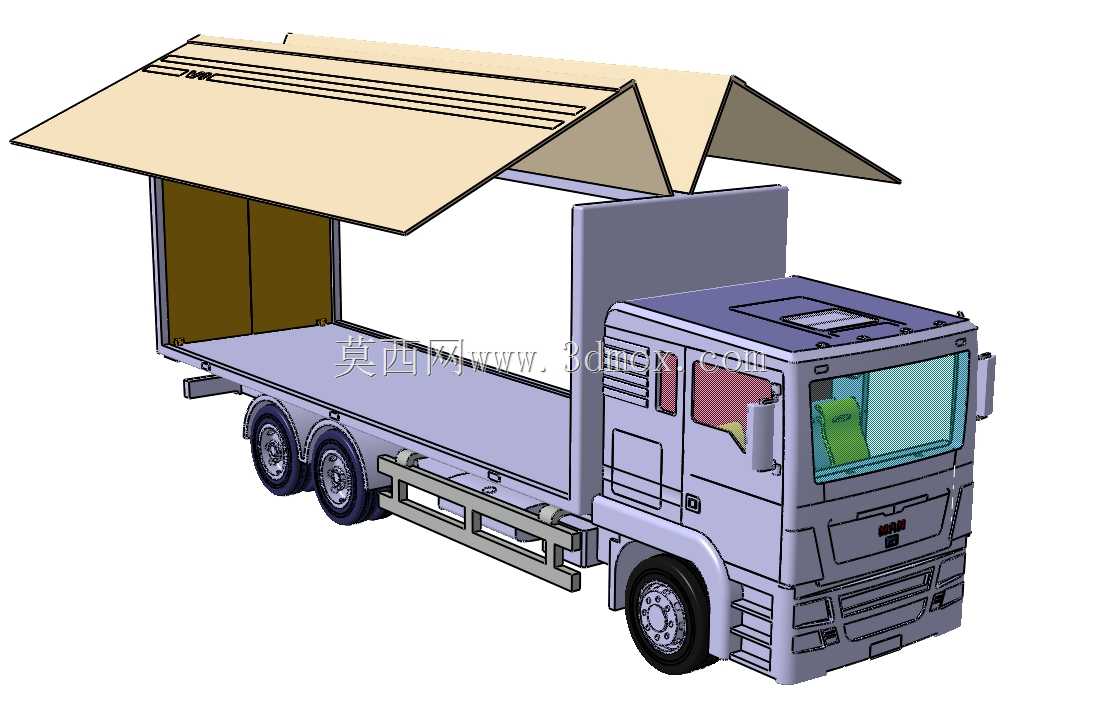

　　翼展厢体的结构设计是整个模型的核心部分，厢体顶板采用分段式铰接结构，左右两侧翼板分别通过顶部的长铰链与中间固定顶梁连接，翼板外侧为蒙皮结构，内部设置纵横交错的型钢加强筋，既保证翼板开启后的结构刚度，避免大跨度翼板出现下垂变形，也能控制翼板整体重量，降低举升机构的负载。翼板的举升动作通过布置在车厢前壁、后壁内侧的双组液压撑杆实现，每侧翼板前后各布置一根液压撑杆，撑杆两端分别与厢体立柱、翼板内侧加强梁铰接，建模时预留了液压管路的走线空间、撑杆收缩后的容纳槽，避免翼板关闭时出现结构干涉。厢体的前壁与驾驶室后方的导流罩做了一体化匹配设计，前壁上部的弧形导流结构可降低整车高速行驶时的风阻系数，减少行驶过程中的燃油消耗；厢体侧壁下部设置固定的栏板结构，翼板关闭时，翼板下边缘与下部栏板上边缘通过多组锁扣紧密贴合，配合密封胶条实现厢体的防水、防尘密封，满足雨天运输、扬尘路段行驶的货物防护要求。

　　驾驶室部分的建模还原了平头重卡的典型布局，驾驶室采用悬浮式安装结构的预留位，内部空间划分了驾驶区、休息区，前挡风玻璃、侧窗、后视镜等外饰件的安装边界均做了明确的结构预留，驾驶室前部的进气格栅、大灯安装位、保险杠结构均按照通用重卡的外饰尺寸做了匹配，可直接适配同平台驾驶室的外饰件装配。底盘部分的侧防护、油箱、蓄电池舱、储气筒、踏步等附件的布置均参考实车的布局逻辑，侧防护采用分段式结构，避开了油箱加注口、蓄电池检修口的位置，保证日常维护操作的便利性；后轮上方的挡泥板安装支架与底盘纵梁直接连接，结构简单可靠，便于后期更换维护。

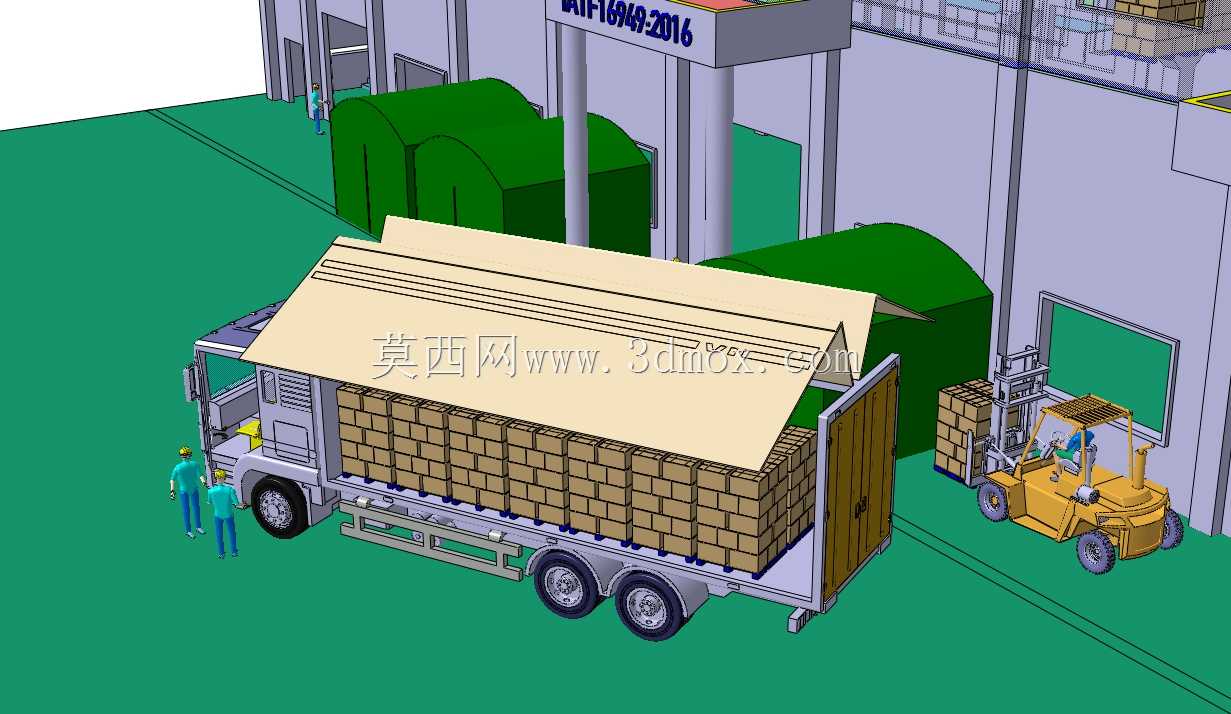

　　在设计过程中，重点校核了翼板完全开启后的净空高度，保证标准3吨叉车在侧面作业时，门架起升最高位置不会与开启的翼板发生碰撞；同时校核了翼板开启、关闭过程中的运动轨迹，确认撑杆全行程范围内，翼板与驾驶室导流罩、厢体立柱、下部栏板均无运动干涉。厢体内部的地板采用花纹钢板结构，地板下方布置密集的横梁支撑，保证叉车驶入车厢内部装卸货物时，地板的承载能力满足整托货物的堆载要求，不会出现局部变形；厢体内部还预留了货物捆绑带的挂点，沿厢体侧壁下边缘、前壁、后壁均匀布置，可根据货物固定需求选择挂点位置，避免运输过程中货物出现滑移倾倒。

　　整车的外形尺寸设计严格遵循道路车辆外廓尺寸的限值要求，整车长度、宽度、高度均在法规允许的范围内，可正常办理上牌及道路运输手续；翼板开启后的总宽度、总高度也充分考虑了常规作业场地的空间限制，不会在普通物流园区的装卸货位出现空间不足无法开启的问题。厢体后门采用对开式结构设计，可配合侧面翼板同时开启，满足超长货物的装卸需求，后门的锁杆、铰链结构均采用通用厢式车的标准件结构，后期维护更换成本低，配件通用性强。
