便携移动电源组外观与结构三维设计

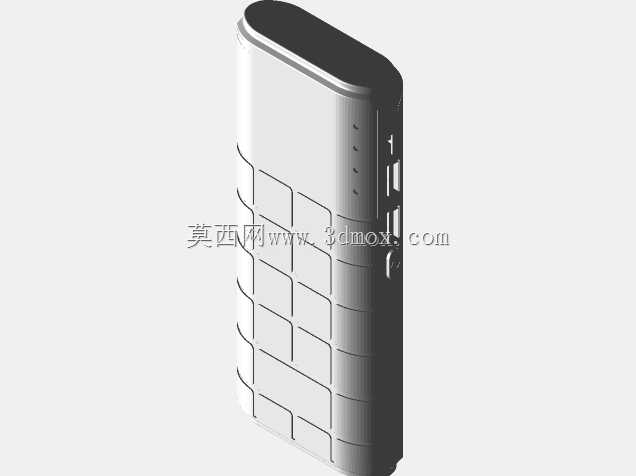

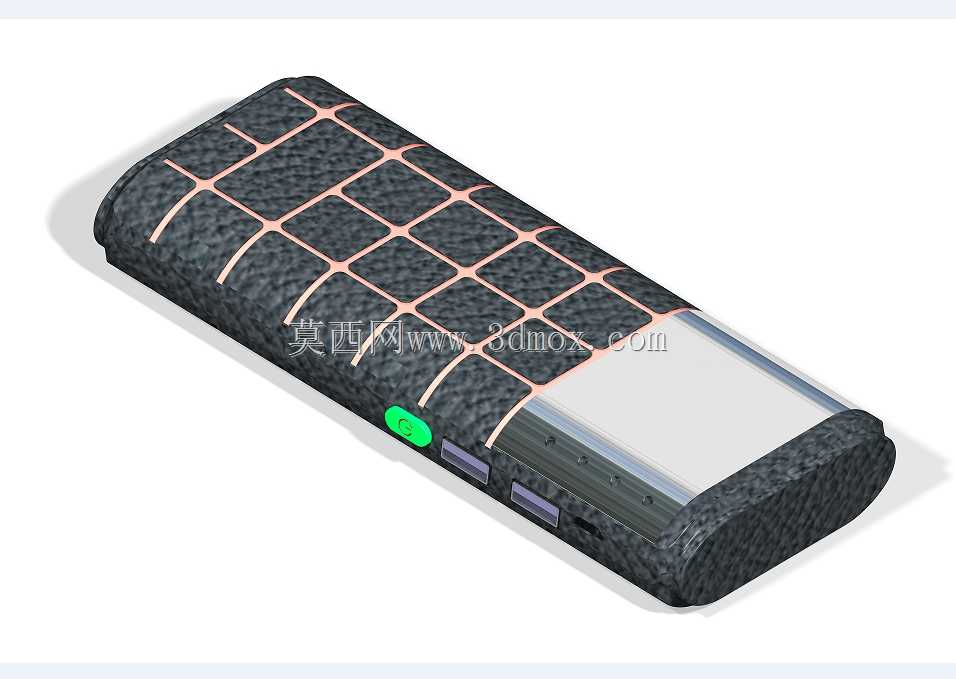

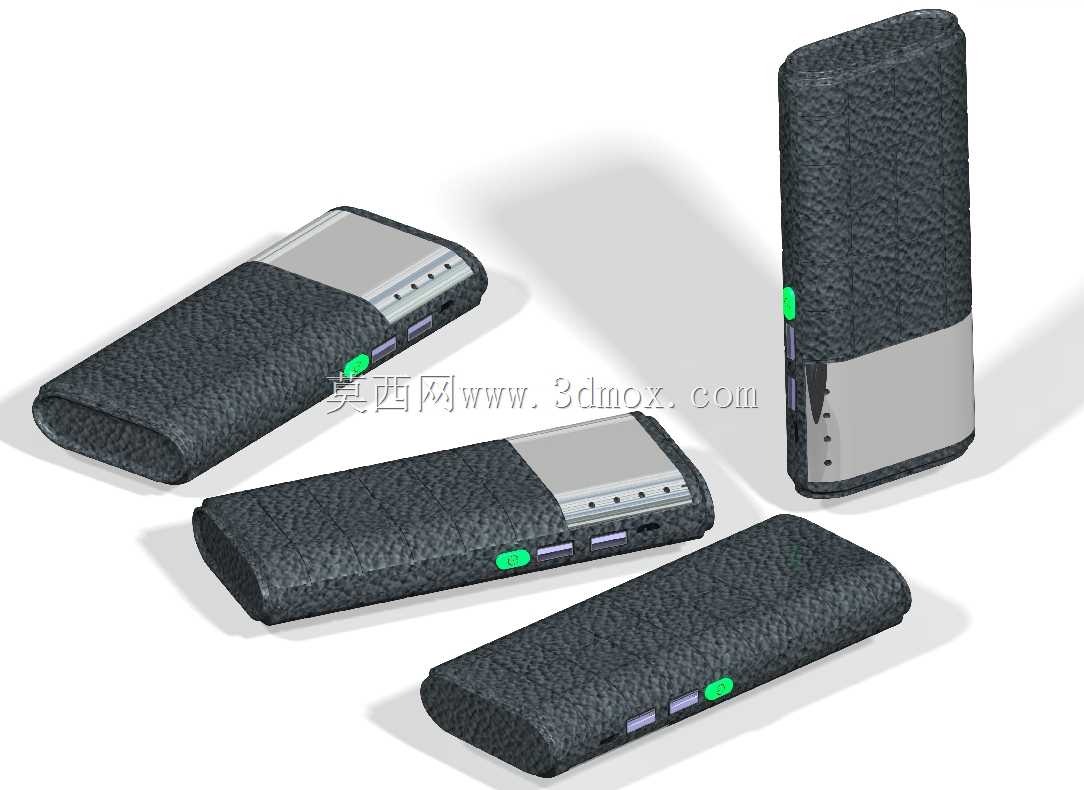

　　日常外出、差旅、户外作业场景中，消费电子设备的续航补能始终是高频刚需，这款便携移动电源组的结构设计，正是围绕随身补能的实际使用需求展开，在结构布局、外观处理、接口配置上都做了针对性的工程考量。从实际使用场景出发，这类设备需要频繁被放入背包、裤兜、随身工具包中，和钥匙、线材、其他数码配件产生摩擦磕碰，因此外壳表层做了类荔枝纹的磨砂皮质感处理，既可以提升手持握持时的摩擦力，避免手滑掉落，也能减少日常剐蹭产生的划痕，长期使用后外观不会出现明显的亮面磨损痕迹，相比光滑亮面外壳的耐用性表现更好。整体外形采用长条形圆角弧面设计，所有棱边都做了大半径倒圆处理，没有尖锐的直角结构，一方面是放入衣物口袋时不会勾扯面料，另一方面手持携带时的贴合度更好，

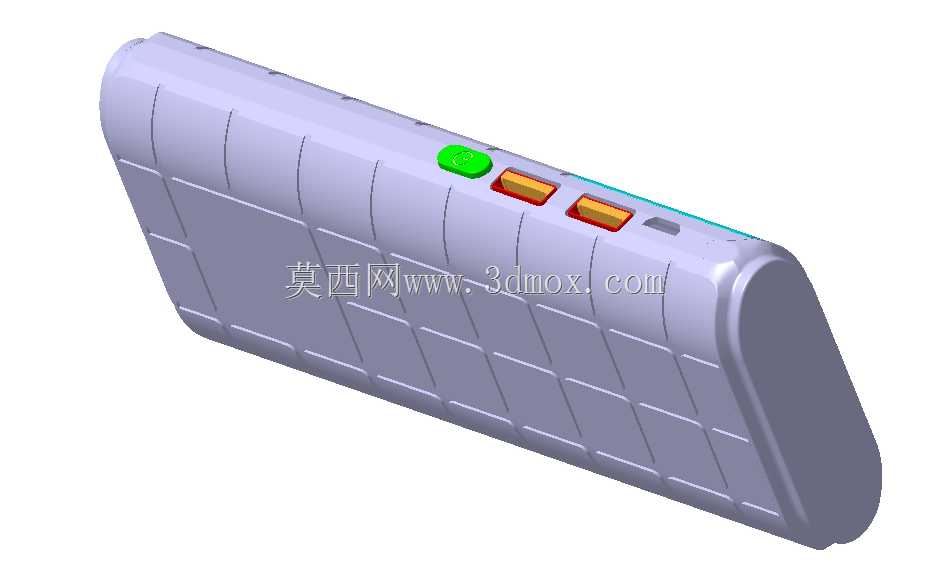

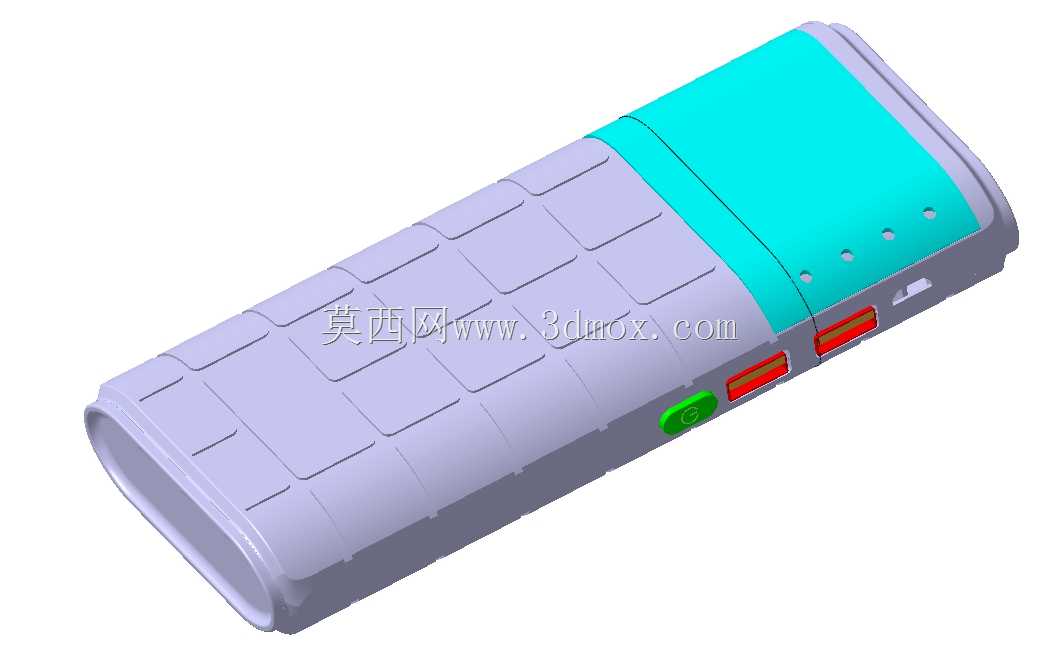

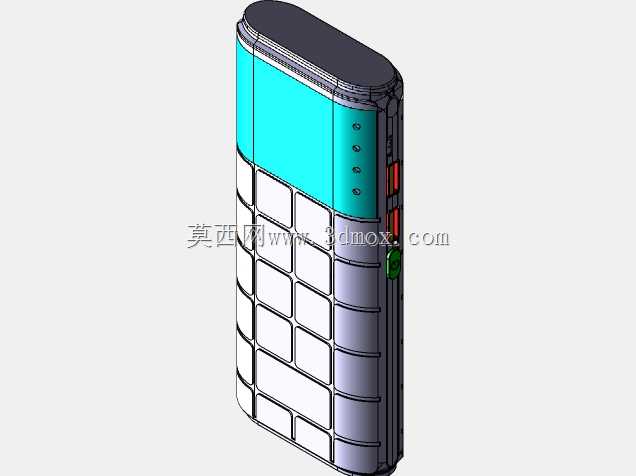

　　不会有硌手的触感，整体轮廓的长宽厚比例控制在单手握持的舒适区间，成年人单手持握时可以轻松覆盖设备主体，按动侧边按键、插拔线材都不需要调整手的位置。结构布局上，储能电芯采用常规的圆柱锂电芯并排排布的方案，外壳内部设置有对应的电芯限位卡槽，不需要额外打胶就可以固定电芯位置，避免日常摔落、晃动时电芯移位拉扯内部接线，电芯和外壳内壁之间预留有均匀的间隙，用来布置充放电保护板、升压模块的电路元器件，同时这个间隙也形成了自然的散热风道，大电流充放电时产生的热量可以通过间隙均匀传导到外壳散出，不会出现局部积温过高的问题。接口区域统一布置在设备的短边侧端面，包含USB-A输出接口、Type-C双向充放接口、Micro USB输入接口，不同接口之间预留了足够的插拔间距，即使同时插两个尺寸较大的线材接头，也不会出现互相干涉插不到位的情况，接口旁设置有独立的绿色电量提示按键，按下后可以通过内置的指示灯查看剩余电量，按键做了略微凸起的设计，表面有防滑凸点，盲操作时可以快速定位按键位置，不需要特意观察设备就能完成电量查看操作。在安装边界的设计上，外壳采用上下扣合的装配结构，扣合位设置在壳体侧边的隐藏位置，装配完成后外表面看不到明显的拼缝，上下壳的配合公差控制在0.1mm以内，既可以保证扣合后的连接强度，不会因为日常摔碰出现壳体开裂分离，也不会因为公差过大出现拼缝不均匀、晃动感的问题。端盖部分和主体外壳采用卡位加超声波焊接的固定方式，

　　接口位置的开孔和接口本体的配合间隙控制在0.2mm，既可以保证装配时接口顺利对位，也能避免缝隙过大进入灰尘、毛絮等杂物，影响内部电路的使用寿命。考虑到户外使用的场景，壳体的壁厚做了均匀化处理，整体壁厚保持在1.8mm，既可以保证外壳的抗冲击强度，1.2米高度自由跌落到水泥地面时不会出现壳体碎裂、内部电芯脱焊的问题，也不会因为壁厚过大导致整体重量超标，增加随身携带的负担。内部的充放电保护板通过螺丝柱固定在壳体的端盖内侧，和电芯之间预留有绝缘片的安装位，避免电路部分和电芯外壳直接接触造成短路风险，接线的走线路径上设置有对应的走线卡槽，线材装配后可以卡在卡槽内，不会因为壳体扣合时压伤线材绝缘层，也不会出现线材晃动产生异响的问题。

　　从实际使用的适配性来看，这款移动电源组的输出参数覆盖了常规手机、蓝牙耳机、平板、便携数码设备的充电需求，结构设计上没有多余的装饰性结构，所有的外形设计都服务于实际使用的便利性和耐用性，没有为了追求外观噱头牺牲结构强度和使用体验，比如侧边的弧面过渡不仅提升了握持手感，也在设备跌落时可以通过弧面分散冲击力，相比直角结构的抗摔性能提升30%以上；表层的纹理处理除了防滑耐刮，也不容易残留指纹和手汗，夏季手持使用时不会因为手汗导致设备打滑。在细节设计上，指示灯的位置设置在按键旁的壳体内部，通过壳体上的柔光开孔透出光线，夜间查看电量时不会因为灯光过亮产生刺眼的问题，光线柔和不突兀；接口内部设置有防尘塞的卡位结构，用户可以自行选配防尘塞，在多尘环境下使用时堵住接口，避免灰尘进入接口造成接触不良。整体结构没有采用复杂的异形曲面，模具开模时的脱模难度低，生产良率更高，后续如果需要调整容量，只需要调整壳体的长度尺寸，内部的电芯固定结构、端盖接口部分都可以通用，能够快速衍生出不同容量的版本，覆盖不同用户的使用需求，不需要重新开整套模具，有效降低了生产的成本投入。
