笔记本电脑外置电池外壳结构设计

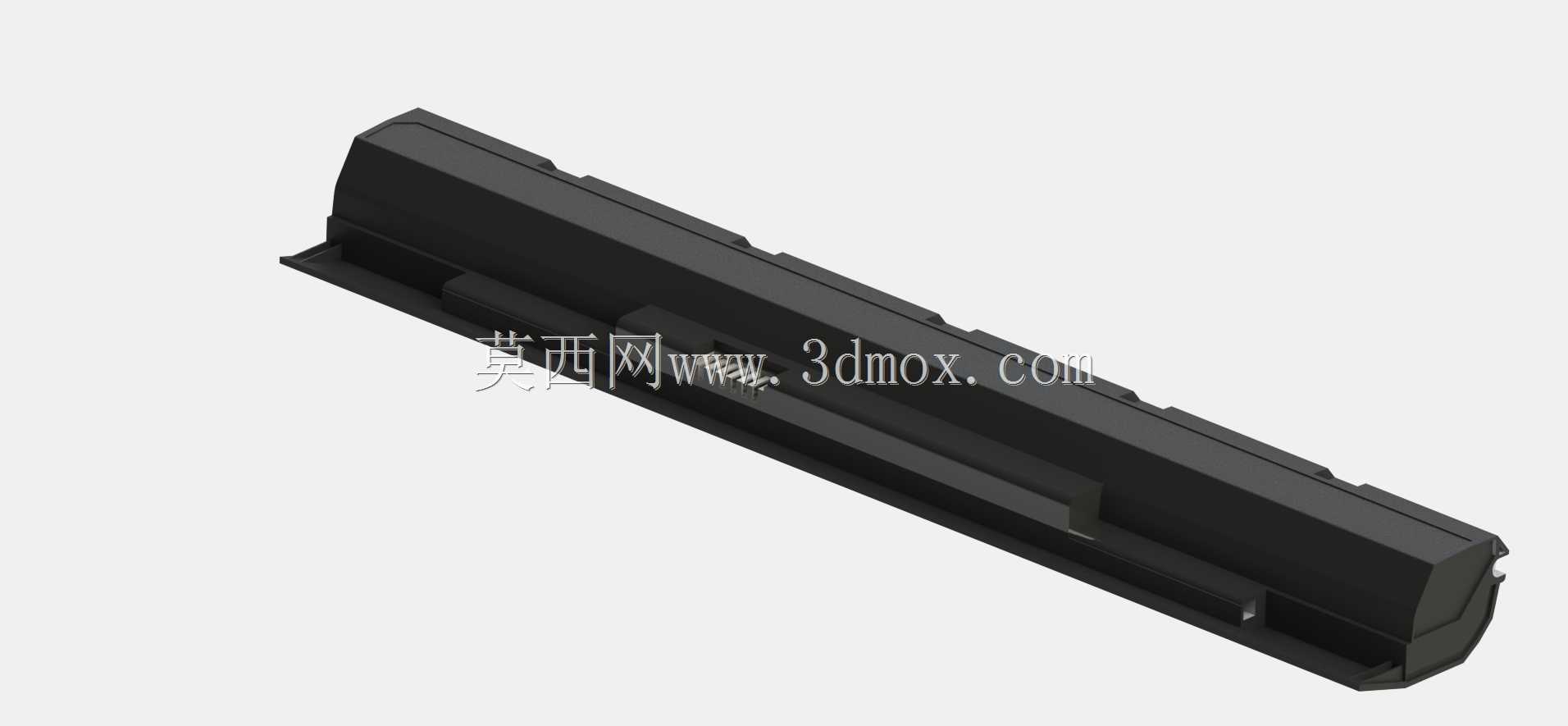

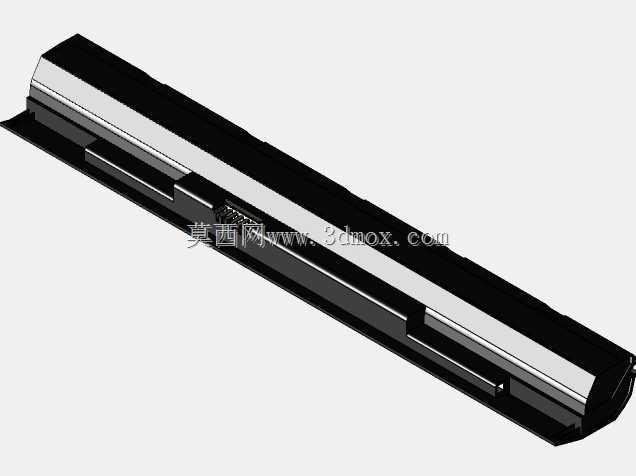

　　日常做消费电子结构件设计时，笔记本外置电池的外壳是很典型的薄壁塑胶+卡扣配合类零件，很多刚入行的结构工程师容易只关注外观造型，忽略实际装机后的干涉、跌落防护以及电芯排布的空间利用率问题。这个外壳的整体轮廓顺着笔记本底部的安装槽位做了适配性的弧度设计，长边两侧的凸起卡扣位是直接对应笔记本机身D壳的预留卡槽，安装时顺着导向槽推入就能听到卡扣锁止的脆响，不需要额外打螺丝，后期用户自行更换电池也不需要专用工具，徒手就能完成拆装，这也是消费电子类配件快拆设计的通用思路。

　　从内部腔体来看，整个壳体内腔做了均匀的筋位分隔，筋位高度刚好卡在18650圆柱电芯的侧壁位置，每一组电芯排布的槽位都留了0.2mm的装配公差，既不会因为间隙过大导致电芯在壳体内晃动，也不会因为公差过紧造成组装时压破电芯外皮的风险。壳体的壁厚控制在1.8mm，这个厚度是兼顾ABS材料注塑流动性和结构强度的平衡点——太薄的话注塑时容易走胶不齐造成缺料，跌落测试时边角位置容易开裂；太厚的话不仅会增加材料成本，还会在壳体表面出现明显的缩痕，影响外观质感。

　　外壳两端的端盖位置做了错位的止口结构，上下壳合模时止口的重叠量是1.2mm，配合超声波焊接工艺就能实现壳体的密封，不需要额外打胶，既能防止日常使用时汗液、灰尘从合模缝隙渗入内部腐蚀电芯保护板，也能在电池出现轻微鼓胀时提供足够的约束，避免壳体直接胀开。靠近笔记本机身触点的那一端，壳体预留了金手指的让位槽，槽位周边做了0.5mm高的围边，一方面是防止安装时金手指被壳体刮花造成接触不良，另一方面也能在插拔过程中引导触点精准对位，避免用户蛮力安装把主板上的弹针顶歪。

　　实际应用场景里，这类外置电池外壳除了要满足常规的装配要求，还要考虑用户日常携带时的磨损问题——壳体外表面做了细晒纹处理，既不容易残留指纹，日常和桌面、背包内壁摩擦时也不会出现明显的划痕。底部的几个凸起脚垫位高度是0.8mm，装在笔记本上之后能把电池壳体和桌面之间留出空隙，帮助笔记本底部进风散热，避免电池长时间处于高温环境加速老化。很多新手做这类设计时容易把脚垫做的太高，导致笔记本放在桌面上出现翘动的问题，这个模型里的脚垫高度和笔记本原装底脚的高度差控制在0.1mm以内，放在平整桌面上不会出现晃动感。

　　从安装边界尺寸来看，整个壳体的长度方向公差控制在±0.15mm，宽度方向公差±0.1mm，因为笔记本机身的电池安装槽是和D壳一体注塑出来的，尺寸偏差过大就会出现装不进去或者装好之后松动晃荡的问题。壳体侧面的解锁拨片位置做了内凹的防滑槽，用户拨动解锁时手指不会打滑，拨片的行程设计成4mm，刚好能把两侧的卡扣完全推出卡槽，不会出现行程不够拆不下来，或者行程过大导致拨片脱出壳体的问题。内部靠近保护板的位置还留了过线的卡槽，电芯的镍片走线可以顺着卡槽固定，避免组装时线材被上下壳压破造成短路风险，这些细节都是在实际量产项目里踩过坑之后才会加上的结构，不是单纯画个外形就能考虑到的。
