手动变速器换挡手球结构三维设计

　　在手动挡乘用车辆、商用货车以及部分工程作业车辆的操纵系统中，换挡手球是驾驶员直接接触的核心操纵部件，其设计合理性直接影响换挡操作的手感、辨识度以及长时间驾驶的疲劳度，甚至关系到换挡动作的准确性，避免误操作带来的传动系统损伤。不同于早期车型采用的硬质塑料或金属手球，当前主流的换挡手球在设计时需要兼顾人机工程学、功能集成以及内饰风格匹配多重需求。从结构设计逻辑来看，手球的上部握持区域采用了符合人体手掌自然弯曲的弧面轮廓，顶部做了平缓的圆弧过渡，边缘没有尖锐棱角，保证手掌贴合时的受力均匀，表面覆盖的类皮革纹理层并非单纯的装饰设计，一方面是增加手掌与手球之间的静摩擦系数，即使手掌出汗或者佩戴薄款工作手套操作时，也不会出现打滑问题，

　　另一方面纹理的深度控制在0.3-0.5mm区间，既能够保证触感的细腻度，也不容易积存灰尘与污渍，便于日常擦拭清洁。手球中部的环形装饰条除了匹配内饰的装饰风格做视觉区分外，实际也承担了上下壳体的装配压合定位作用，装饰条下方的锥度收窄结构，是设计时特意匹配手指自然收拢形态的结构，当驾驶员进行换挡推拉动作时，四指可以自然贴合在锥面区域，形成稳定的施力点，不需要刻意握紧就能传递足够的操纵力，降低长时间换挡操作的手部肌肉负荷。手球底部的连接基座是整个部件的安装基准，其尺寸需要严格匹配换挡杆顶端的安装轴径，通常采用过盈配合加卡簧定位的方式固定，部分车型会在基座内部集成挡位标识的背光导光结构，或者倒挡提拉锁止机构的联动空间，

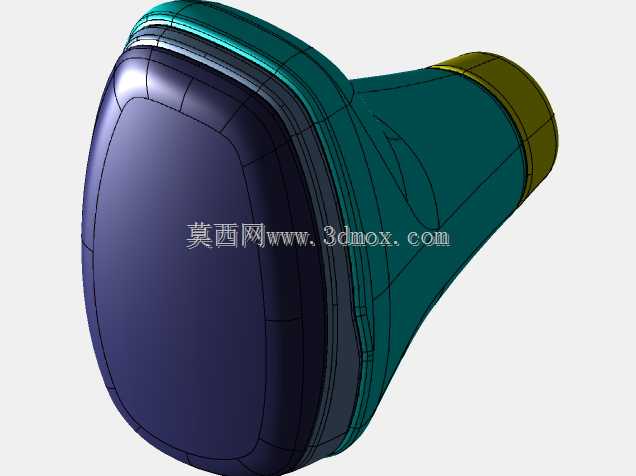

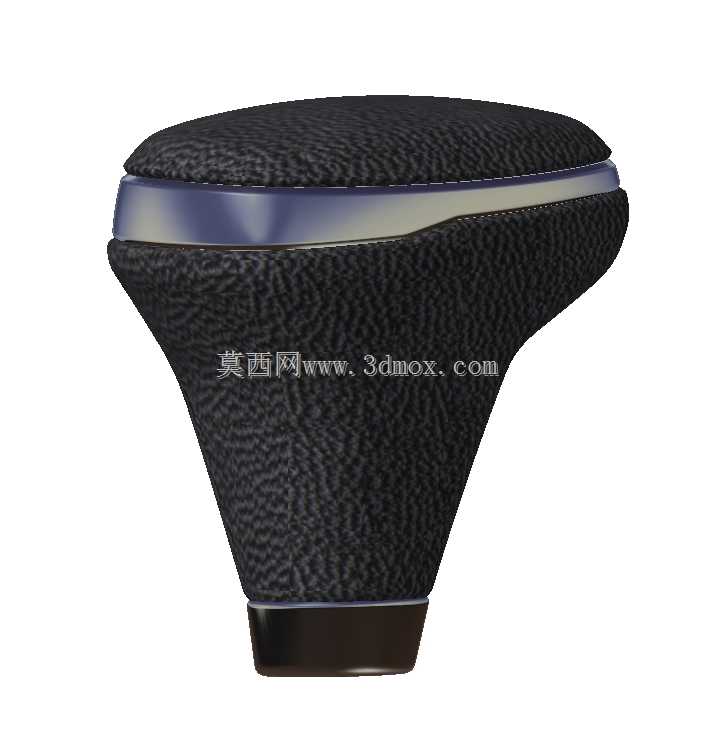

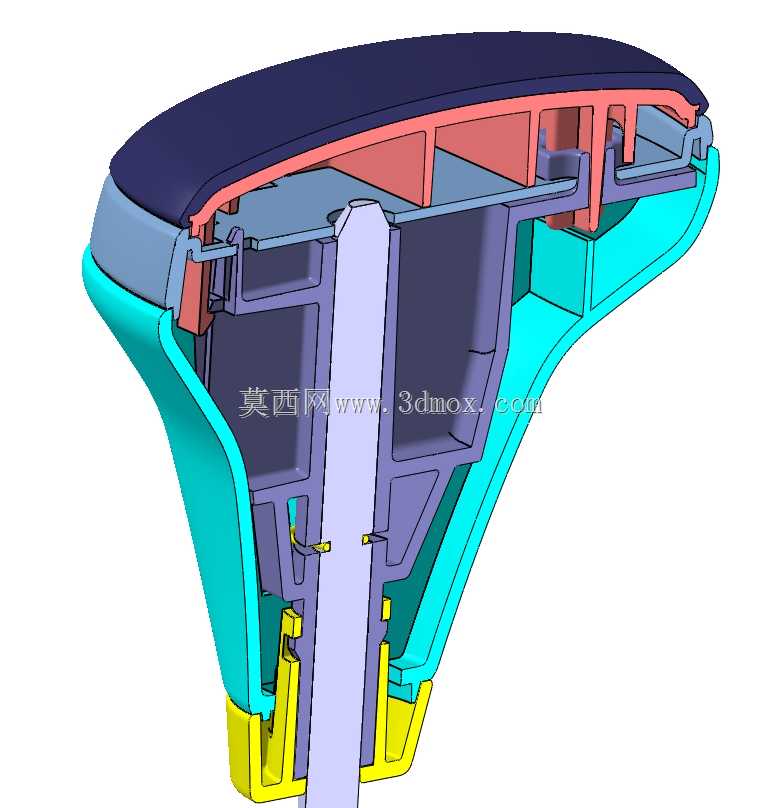

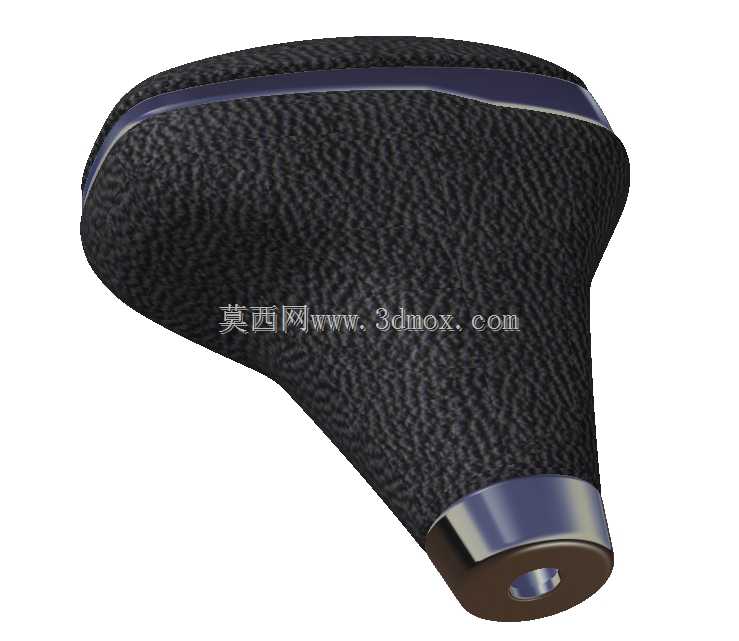

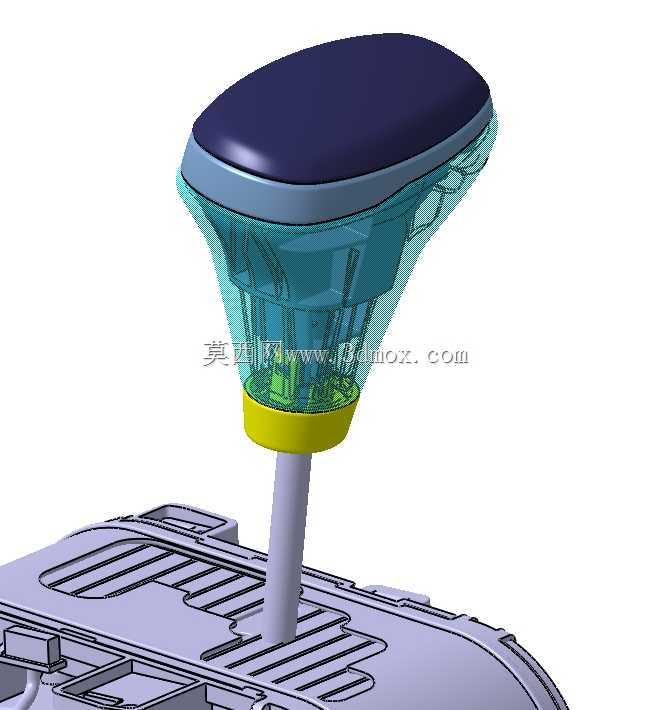

　　因此在建模时需要预留足够的内部安装腔室，避免与换挡杆顶端的结构发生运动干涉。从安装边界来看，手球安装完成后，其最外侧轮廓需要与周边的仪表台下部、副仪表板护板、手刹操纵杆保持足够的安全间隙，通常在全行程换挡动作下，最小间隙不小于15mm，防止换挡过程中手球与周边内饰件发生磕碰，同时手球的安装高度需要结合座椅H点、方向盘下沿位置做匹配，保证驾驶员在正常驾驶坐姿下，手臂自然弯曲即可触及手球，肘部不需要过度抬起或者伸展，符合多数人群的操纵舒适区间。在功能特性层面，该换挡手球需要承受日常使用中频繁的推拉、扭转作用力，因此上下壳体的连接结构需要做加强筋设计，保证在150N的侧向推力作用下不会出现开裂或者松脱问题，表面覆盖层的材料需要耐汗液、

　　耐常见车用清洁剂的腐蚀，在-40℃到85℃的车内环境温度区间内，不会出现材料硬化、表层脱落或者异味挥发的问题。设计过程中还需要考虑不同握力人群的使用需求，手球的最大握持直径控制在45-55mm区间，既不会因为直径过小导致握持时压强过大产生硌手的问题，也不会因为直径过大导致手掌较小的驾驶员无法稳定抓握。不同于自动挡车型的电子换挡杆，手动变速器的换挡手球需要清晰传递换挡机构的入位反馈，因此手球与换挡杆的连接刚性需要做针对性调校，不能出现过大的装配旷量，保证驾驶员推动手球时，能够清晰感知到同步器结合、挡位锁止的触感反馈，提升换挡操作的精准度。在三维建模过程中，需要先确定手球的安装基准轴线，也就是换挡杆的中心轴线，以此为基准构建上部握持曲面，通过多组截面曲线放样生成主体轮廓，再对表面纹理做映射处理，中部的装饰条需要单独拆分零件，预留装配卡扣的安装位置，底部基座的内孔尺寸需要严格匹配换挡杆的安装公差，同时考虑装配时的导向倒角，方便生产线的快速装配。整个手球的重量通常控制在150-250g区间，过重会增加换挡操纵的惯性力，导致入位冲击过大，过轻则会降低操纵的厚重感，影响驾驶员的操作质感判断。
