工业级平行轴式变速箱三维结构设计

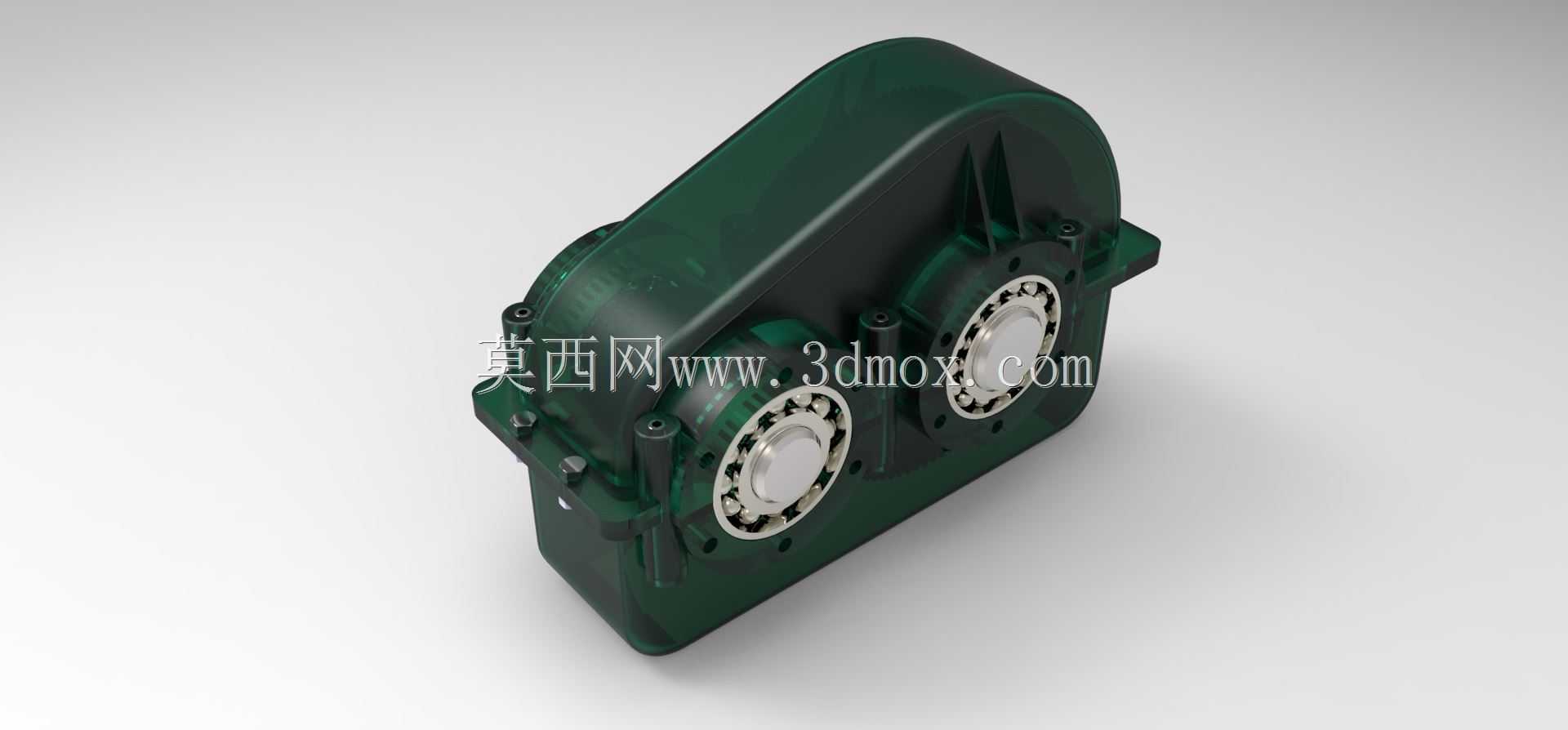

　　这款平行轴式变速箱的三维结构，完全围绕重载工况下的动力传递需求搭建，在工程现场的输送线、重型工程机械行走系统、固定式工业设备的动力匹配场景中都有广泛适配空间。从实际使用场景来看，这类箱体结构需要同时承担齿轮啮合的反作用力、输入输出轴的径向与轴向载荷，还要兼顾长期运行下的密封可靠性与散热需求，因此在建模阶段就把壳体的加强筋布局、轴承座的同轴度公差预留、安装脚的定位基准做了完整还原。

　　从功能特性上看，该变速箱采用平行双轴布局，输入轴与输出轴的中心距经过严格的传动比核算，壳体上的轴承安装位预留了标准深沟球轴承与推力轴承的装配间隙，端盖的密封槽结构完全适配常规O型圈与骨架油封的安装尺寸，能有效避免长期运行下的润滑油渗漏问题。箱体外侧的加强筋并非随意布置，而是沿着齿轮啮合产生的作用力方向延伸，既可以在不额外增加壳体壁厚的前提下提升整体刚性，减少重载下的箱体形变，避免齿轮啮合错位引发的异响与磨损加剧，也能增大壳体的散热面积，帮助齿轮搅动润滑油产生的热量更快散发到外部环境中。

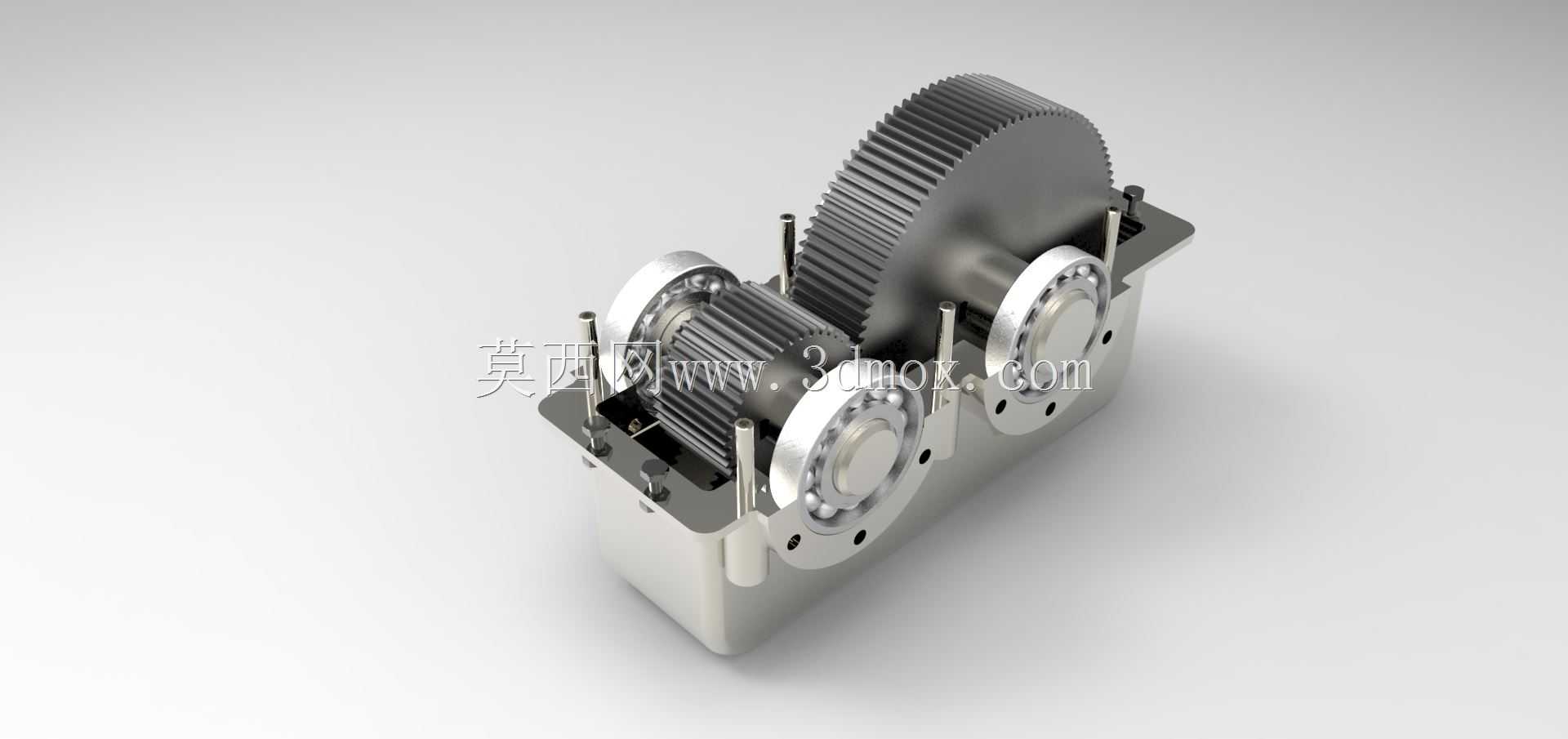

　　设计思路上，整个建模过程优先保证装配逻辑的合理性：先完成传动齿轮的参数化建模，确认齿面啮合侧隙、传动比符合设计要求后，再围绕齿轮副的运动边界搭建内部腔体，预留足够的润滑油储存空间，避免齿轮运转时出现搅油阻力过大或者润滑不足的问题。轴承座的位置以两根轴的中心连线为基准做同轴度约束，确保装配后轴系的转动顺畅，不会出现卡滞或偏磨的情况。箱体的合箱面做了平面度的结构预留，装配时可以通过涂密封胶或者加装密封垫实现合箱面的密封，同时合箱面的定位销孔位置也做了明确标注，方便现场装配时快速定位上下箱体，避免错位。

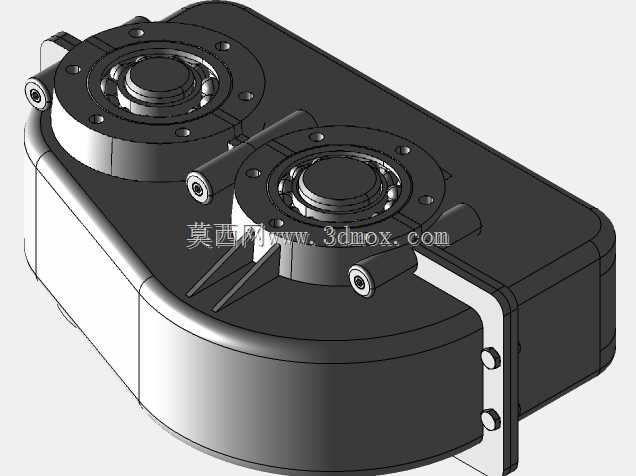

　　外形尺寸与安装边界方面，该变速箱的整体轮廓为不规则的弧面壳体，输入输出端的轴承座突出高度经过核算，既保证轴承有足够的安装支撑长度，又不会额外占用过多的安装空间。底部的安装脚设置了四个长条形安装孔，允许现场安装时有一定的位置调整余量，适配不同机架的安装孔位偏差，安装孔的中心距、孔径尺寸都匹配常规的重载安装螺栓规格，不需要额外定制连接件。输入轴与输出轴的轴伸长度、键槽尺寸都符合通用传动件的连接标准，可以直接匹配联轴器、带轮、链轮等外接传动部件，不需要额外做轴头的二次加工。箱体顶部预留了注油口的安装位置，底部设置了放油口的结构，日常维护时可以快速完成润滑油的更换，侧面预留的油位观察孔结构也做了还原，方便运维人员随时检查箱内的润滑油液位，避免缺油引发的传动部件损坏。

　　从结构细节来看，箱体上的螺栓连接孔位置都做了凸台加厚处理，避免螺栓拧紧时出现壳体局部应力集中导致的开裂问题，每个连接孔的位置都避开了内部齿轮的运动边界，不会出现螺栓伸入箱体内部干涉齿轮运转的情况。轴伸端的密封结构采用了双重密封的设计思路，外侧的防尘盖可以阻挡外部的粉尘、碎屑进入轴承位置，内侧的骨架油封负责阻挡箱内的润滑油渗漏，这种结构在多粉尘、工况复杂的工业现场能大幅提升密封件的使用寿命，减少日常维护的频次。整个模型的所有装配关系都按照实际生产的装配流程设置，拆解后可以直接用于生成工程图纸，指导生产环节的铸件加工、机加工与装配作业，也可以用于设备选型阶段的空间干涉校验，帮助设计人员提前确认变速箱在整套设备中的安装位置是否合理，是否与周边的管线、其他部件存在运动干涉。
