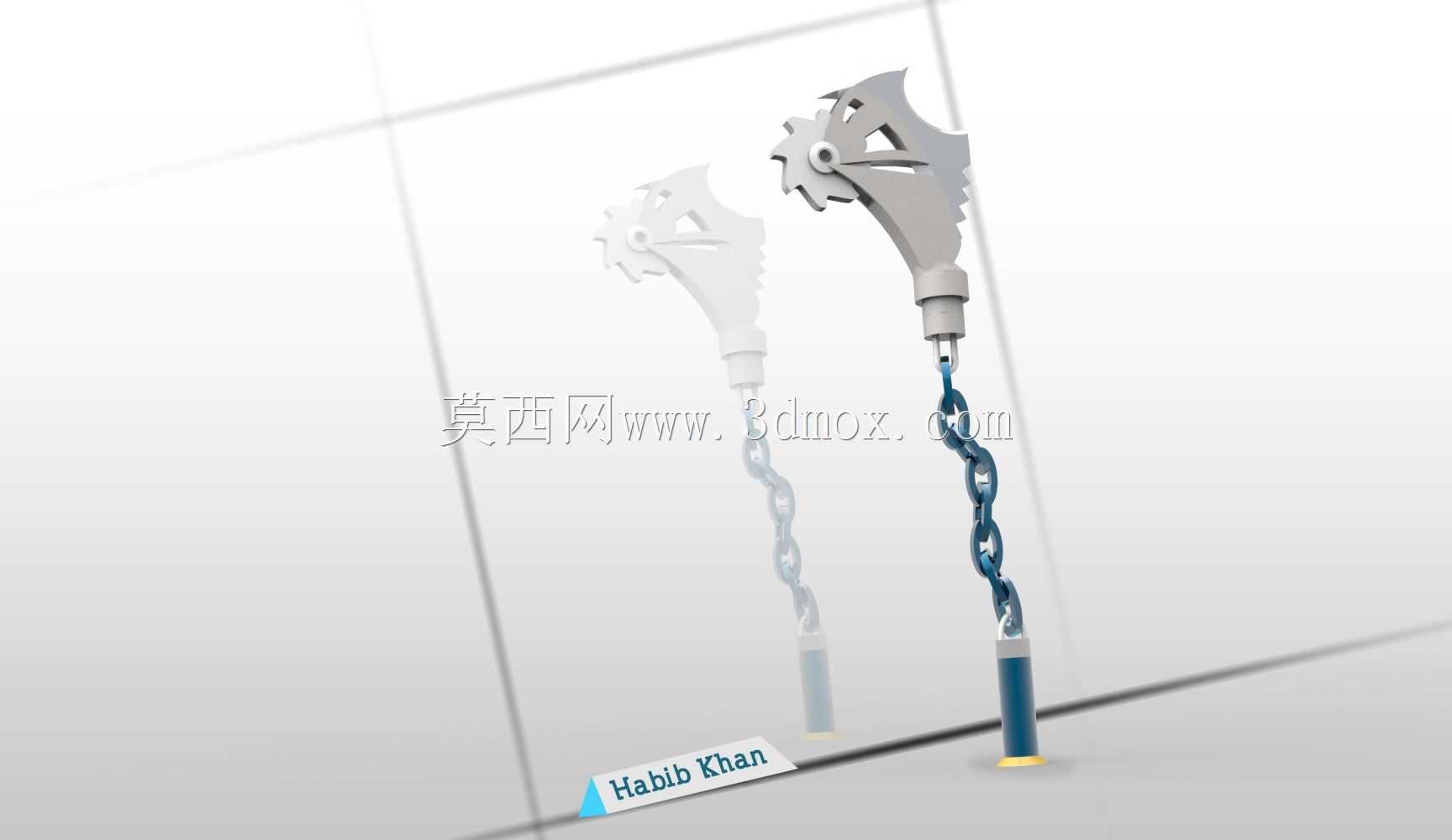

日式忍者链爪冷兵器结构三维设计

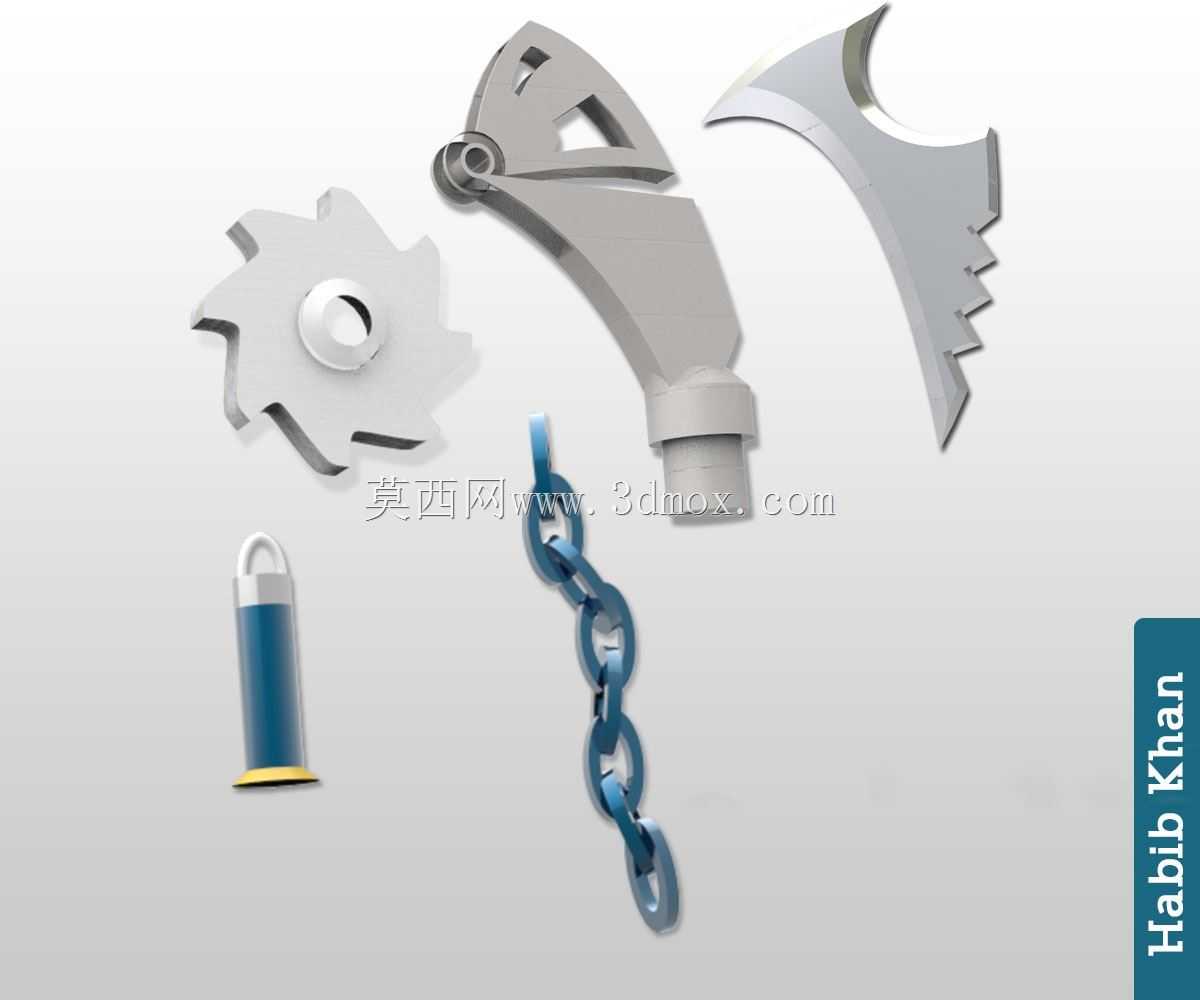

　　本次呈现的链爪结构，参考传统日式忍者器械的功能逻辑完成三维结构设计，整体结构可拆分为爪头、连接锁链、尾柄三个独立功能段，各段之间通过铰接结构实现活动自由度，适配不同使用场景下的姿态调整需求。爪头部分采用多齿弧形刃口设计，刃部做了不等厚的切削过渡，靠近铰接端的位置设置有棘轮式止回结构，当爪头勾挂住目标物体后，止回齿会自动卡入锁止位，避免受拉力作用时爪头松脱，这一结构设计参考了工业抓钩的锁止逻辑，在保证勾挂可靠性的同时，不需要额外设置操作开关，仅靠拉力即可触发锁止，符合便携器械快操快用的使用需求。爪头的主体轮廓做了流线型收窄处理，整体重心落在铰接轴正前方，投掷状态下可以保证爪头始终以刃口朝前的姿态飞行，降低飞行过程中的风阻偏移，

　　这部分的重心配重在建模阶段经过多次质心位置调整，将整体质心偏移量控制在铰接轴轴线1.2mm范围内，保证投掷姿态的稳定性。连接段采用标准工业短环链结构，每一节链环都做了倒圆角处理，避免链环之间转动时出现应力集中点，链环之间的铰接间隙控制在0.3mm，既保证锁链可以灵活弯折适配不同的缠绕角度，又不会因为间隙过大出现晃动量超标的问题，锁链总长度可根据使用需求调整段数，每段链环之间采用统一的铰接轴规格，可实现快速拆装更换，当某一节链环出现磨损变形时，不需要更换整根锁链，仅替换损坏链节即可，降低维护成本。尾柄部分采用圆柱型握持结构，表面做了防滑滚花处理，握持段直径设置为22mm，符合成年人手部握持的人机工程尺寸，尾柄末端设置有平底端盖，

　　可在近身状态下作为钝击结构使用，端盖与柄身采用螺纹连接，内部预留有空腔，可放置小型配重块调整整体器械的重心位置，适配不同使用者的操作习惯。从应用场景来看，该结构除了作为文化创意领域的冷兵器复原参考外，其核心的锁止爪头、柔性连接锁链的结构逻辑，可直接迁移到工业便携抓钩、应急救援攀援钩、户外探险挂扣等产品的结构设计中，爪头的棘轮锁止结构经过参数调整后，可适配不同承重等级的抓挂需求，当调整爪头材质为高强度合金钢并增加刃口厚度时，单爪额定承重可达到120kg，满足高空作业临时挂点的使用要求。建模过程中对所有活动铰接位都做了干涉检查，在锁链全角度弯折、爪头全角度转动的工况下，相邻零件之间的最小间隙保持在0.15mm以上，

　　不会出现运动卡滞的问题，所有零件的壁厚都做了等强度优化，在保证结构强度的前提下尽可能降低整体重量，整具结构总重量控制在280g左右，长时间握持不会产生明显的负重感。外形尺寸方面，爪头展开最大宽度为78mm，收拢状态下最大宽度为42mm，锁链单节长度为18mm，尾柄握持段长度为110mm，整体收纳状态下可放入长度150mm的便携套内，不会占用过多收纳空间。安装边界上，爪头与锁链的连接轴直径为6mm，采用过盈配合加端面铆接的固定方式，可承受1500N的轴向拉力不会松脱，锁链与尾柄的连接位置设置有旋转接头，可实现360度自由旋转，避免锁链缠绕打结，旋转接头内部设置有耐磨铜衬套，经过上万次转动测试后磨损量小于0.02mm，保证长期使用的转动顺畅度。结构设计阶段充分考虑了加工工艺可行性，爪头部分可采用精密铸造后数控铣削刃口的工艺加工，链环可采用冲压折弯后焊接的工艺批量生产，尾柄部分可采用圆棒料直接车削加工，所有零件都没有复杂的倒扣结构，不需要特殊的工装夹具即可完成加工，量产阶段的工艺成本可控。针对不同使用场景的适配需求，爪头的刃口角度可做灵活调整，作为户外攀援钩使用时可将刃口做钝化处理，避免划伤衣物或绳索，作为文化展示模型使用时可将刃口做锐化处理还原器械的真实外观，尾柄部分可根据需求更换不同材质的握套，比如橡胶握套提升握持摩擦力，或者绳缠握套还原传统器械的外观质感。
