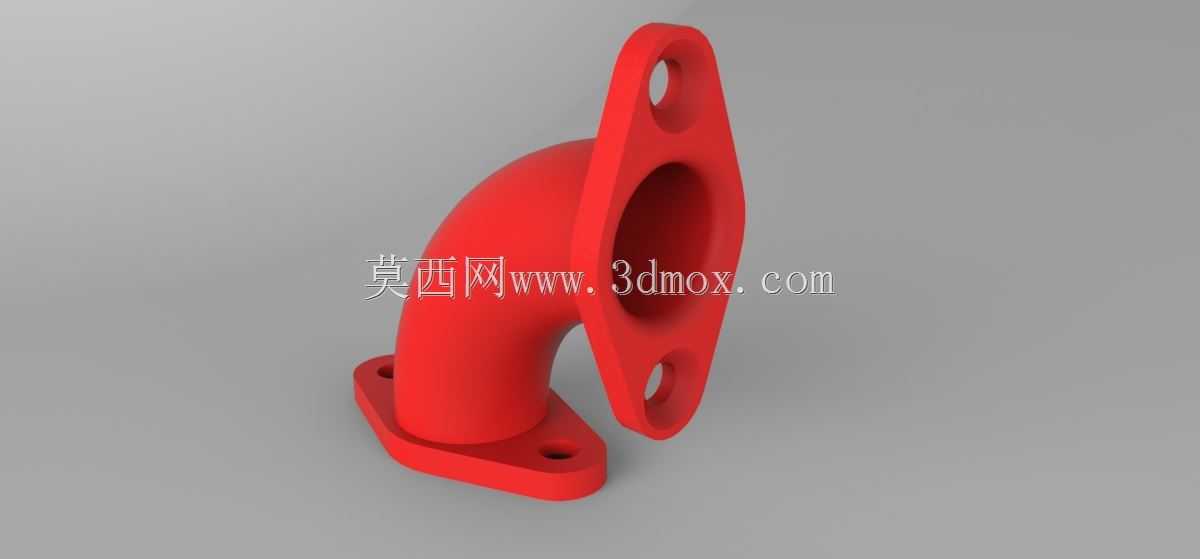

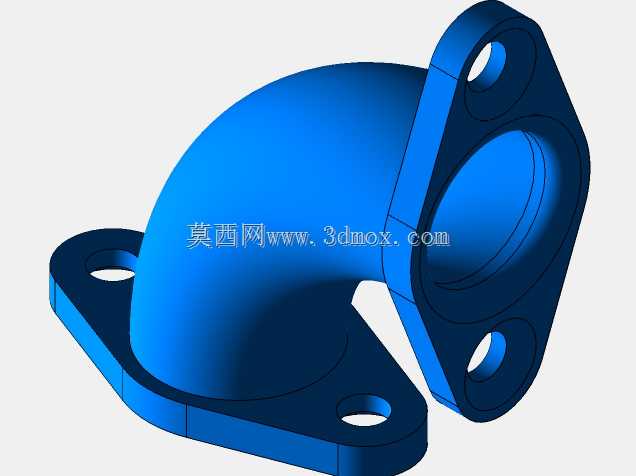

超高真空用90度CF法兰弯头结构

　　在半导体晶圆制造、高能物理实验装置、航天模拟环境舱这类对真空度要求达到10^-8Pa以上的超高真空系统搭建中，管路转向位置的连接件选型直接决定整套系统的漏率指标，常规螺纹连接、卡套连接的密封形式无法满足长期超高真空工况的密封可靠性，ConFlat法兰连接的90度弯头正是针对这类场景开发的管路转向部件。这类弯头两端均采用标准CF法兰密封结构，依靠法兰刀口挤压无氧铜垫圈实现金属硬密封，相比橡胶密封的接头，不仅能承受150℃以上的高温烘烤除气作业，还能避免橡胶材料放气导致的真空度下降问题，完全适配超高真空系统的长期运行要求。从结构设计逻辑来看，弯头的流道采用等径圆弧过渡，弯曲半径严格匹配对应公称通径的流阻要求，避免直角转向带来的流道突变，

　　减少真空系统抽气过程中的气流阻力，同时也能降低管路内部吹扫、清洗过程的残留死角，避免工艺气体、颗粒杂质在转角位置堆积，影响真空系统的洁净度。两端的法兰安装面与流道轴线的垂直度公差控制在0.05mm以内，法兰上的安装螺栓孔采用对称布局，适配标准CF法兰的螺栓锁紧力矩要求，安装时只需按照对角顺序逐步拧紧螺栓，就能保证铜垫圈受力均匀，实现可靠密封，无需额外涂抹密封胶等辅助密封材料。从安装边界来看，这类弯头的两个法兰端面分别朝向垂直的两个方向，安装时可以直接对接两个垂直布局的真空腔体接口或者管路端口，相比采用直管加直角转接头的组合方案，不仅减少了两个密封连接点，降低了系统潜在的漏点数量，还能大幅压缩管路转向位置的占用空间，

　　让真空系统的管路布局更加紧凑，尤其适合空间受限的实验台架、集成式真空机组内部的管路排布。在实际设备应用中，这类弯头常被用在分子泵与真空腔体的连接位置、真空规管的采样管路转向处、以及工艺气体输送管路的高温段，既可以实现管路的90度转向，又能保证整个管路系统的密封性能满足超高真空工况要求。设计建模过程中，需要重点保证法兰刀口的尺寸精度，刀口的角度、尖端圆角、平面度都有严格的公差要求，一旦刀口出现磕碰损伤或者加工尺寸超差，安装后就会出现密封失效、漏率超标的问题；同时弯头的壁厚需要满足真空环境下的承压要求，避免外部大气压作用下出现结构变形，影响法兰密封面的贴合精度。流道内壁的粗糙度需要达到Ra0.8以下，减少内壁表面的气体吸附面积，

　　缩短真空系统的抽气时间，同时也方便内壁的抛光、清洗处理，满足洁净真空系统的应用要求。两端法兰的螺栓孔位置度需要严格控制，避免安装时出现螺栓无法穿入、法兰错位的问题，保证现场安装时可以直接与标准CF法兰配件快速对接，无需现场二次修配。
