自行车链传动用棘轮轴轮结构设计

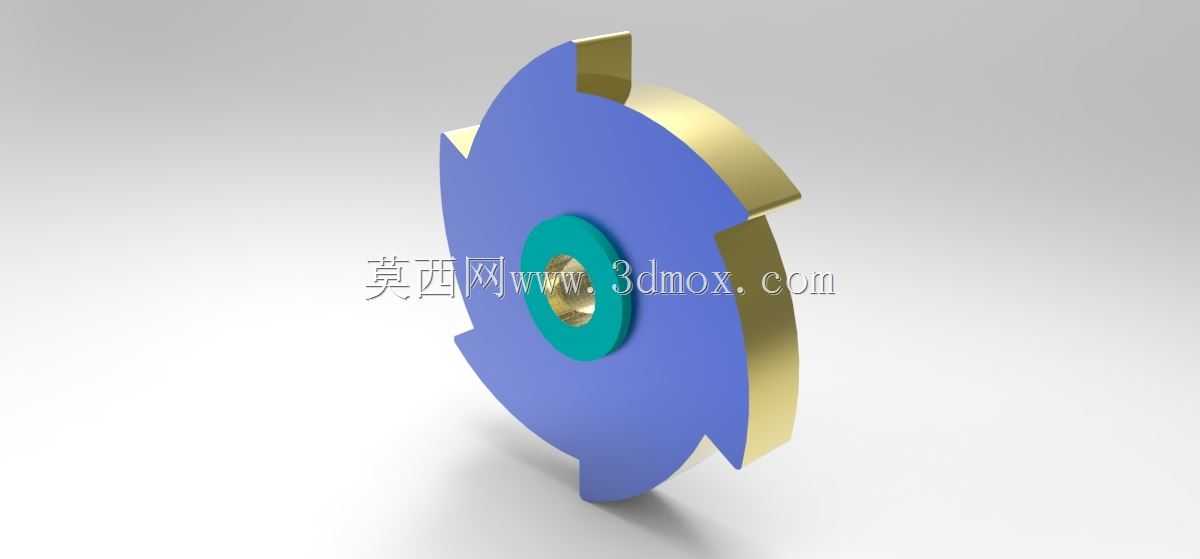

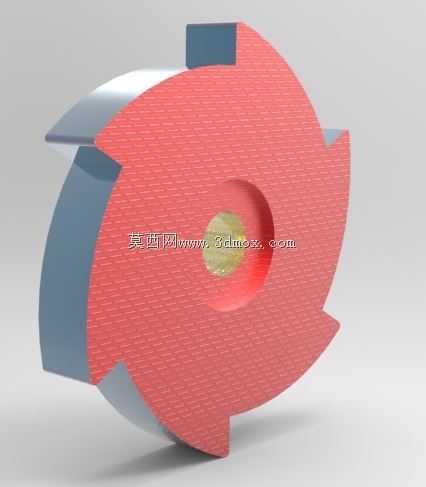

　　在间歇传动机构的实际应用场景里，这类轴轮结构最典型的落地场景就是民用自行车的链传动系统，同时也广泛适配各类需要单向间歇传动的轻工机械设备，比如小型输送线的止逆结构、手动卷扬机构的防反转组件，核心作用是实现单向动力传递，反向状态下自动脱开啮合，避免动力反向输入造成机构卡滞或者驱动端损坏。从功能特性上看，该轴轮采用分体式结构设计，外缘的棘爪承托面做了等距分布的卡槽结构，中心轴孔为同轴度基准面，孔位周边做了加厚凸台设计，用来提升轴孔配合面的接触强度，避免长期交变载荷下出现轴孔失圆、键槽崩裂的问题。轮体主体采用盘式结构，外缘均匀分布四个凸起的棘爪配合挡边，每个挡边的啮合面都做了斜度处理，和棘爪的接触角度经过反复校核，

　　保证正向传动时棘爪能完全卡入挡边接触面，受力方向沿轮体径向分散，不会出现局部应力集中导致的挡边崩缺；反向转动时，斜度面能引导棘爪顺利滑出卡槽，不会出现卡滞打齿的问题。设计过程中首先确定的是中心安装轴孔的尺寸边界，轴孔直径按照常规自行车后轴的配合公差做基孔制设计，孔壁预留了键槽安装位，保证和传动轴的周向固定可靠，不会出现传动打滑。轮体的整体外径控制在适配常规自行车飞轮安装位的尺寸范围内，安装时不需要额外改动车架的后叉开档尺寸，能直接替换同规格的传统棘轮构件，安装边界和现有通用配件完全兼容，不需要额外做适配加工。轮体主体的盘状结构做了等厚设计，在保证结构强度的前提下尽可能降低整体重量，减少传动过程中的转动惯量，

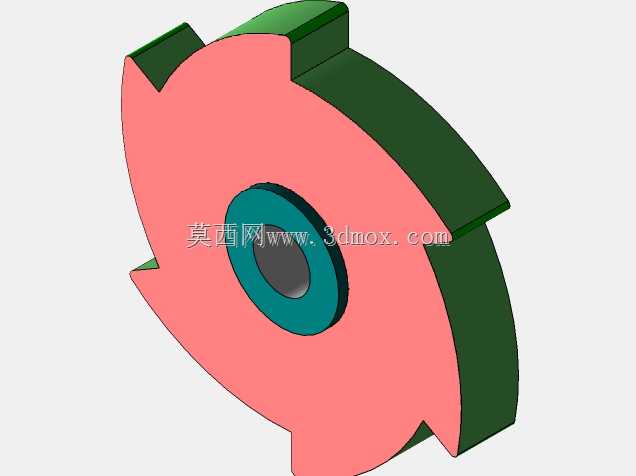

　　让骑行或者设备传动过程中的动力损耗更低。中心轴孔外围的青绿色环形凸台是轴向定位面，安装时和轴上的定位台阶贴合，保证轮体的轴向位置精度，避免传动过程中出现轴向窜动，导致棘爪啮合错位。外缘的金色挡边部分采用了和轮体主体不同的材质设计思路，挡边作为和棘爪直接接触的受力部件，表面做了硬化处理，耐磨性能比轮体主体更高，长期反复啮合冲击下不会出现过度磨损，能有效延长整个构件的使用寿命。从装配逻辑上看，该轴轮安装时需要先将中心轴孔穿入传动轴，对齐键槽后装入平键完成周向固定，再将轴向定位卡簧卡入轴上的卡槽，贴紧轮体的定位凸台完成轴向固定，之后再装配外围的棘爪、弹簧和外套链轮，整个装配流程不需要特殊工装，常规的机械维修工具就能完成拆装维护。

　　在实际使用过程中，正向传动时，链轮带动棘爪卡入轮体的挡边卡槽，动力通过棘爪传递给轴轮，再通过轴轮带动传动轴输出动力；当反向转动或者从动端转速超过驱动端时，棘爪会在斜度面的引导下压缩支撑弹簧，沿着挡边表面滑过，不会带动驱动端反转，这个特性正好匹配自行车滑行时的使用需求，也能在各类输送设备上实现止逆功能，避免停机后物料反向滑落造成设备故障。设计时特意将四个挡边做等角度均匀分布，相比传统三棘爪结构，啮合的重合度更高，单个棘爪承受的冲击力更小，传动过程中的噪音更低，同时即使单个棘爪出现弹簧失效的问题，剩余的棘爪依然能保证动力传递，不会出现瞬间动力中断的问题，可靠性比少齿结构更高。轮体表面的结构过渡处都做了圆角处理，没有尖锐的应力集中角，在承受交变冲击载荷时，不会因为应力集中产生疲劳裂纹，长期使用的结构稳定性更好。中心轴孔的内壁粗糙度按照传动配合的要求做了控制，和轴的配合间隙控制在合理范围内，既不会因为间隙过大出现传动晃动，也不会因为间隙过小导致装配困难、运转过程中出现卡滞。
