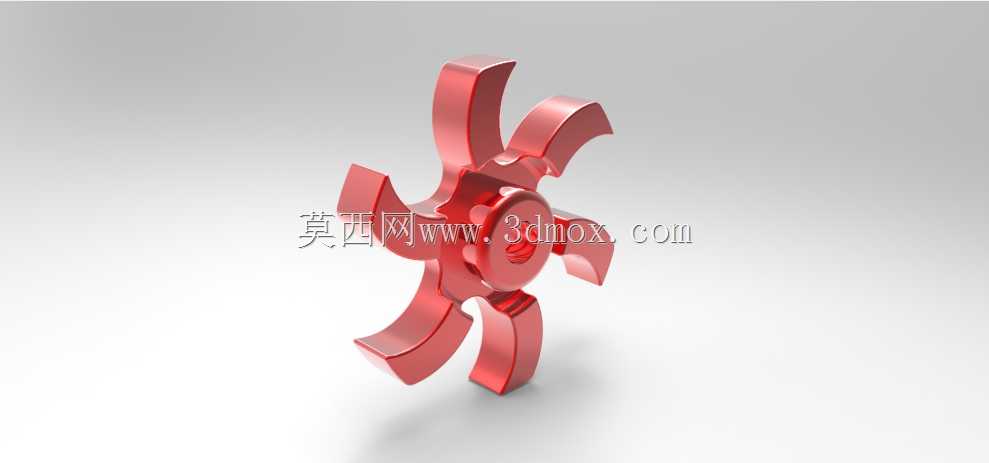

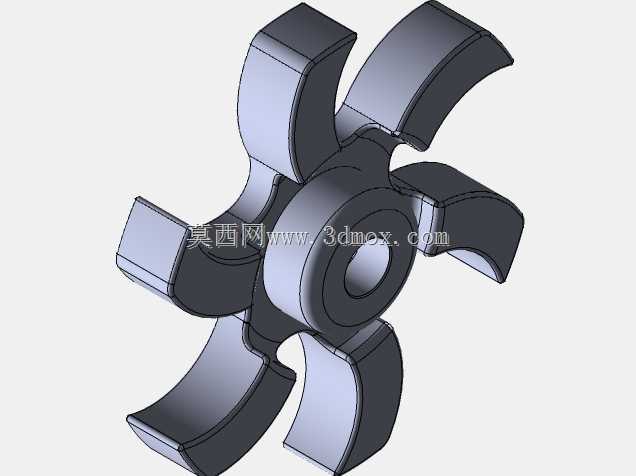

六叶片径向式流体能量转换涡轮结构

　　在流体输送与能量转换类设备的结构设计中，涡轮作为核心做功部件，其结构合理性直接决定整套设备的能量利用效率与运行稳定性。这类六叶片径向结构的涡轮，常被应用在小型水力发电装置、工业管道余压回收系统、涡轮流量计以及部分流体驱动的动力输出场景中，核心作用是承接流体的冲击动能，通过自身旋转将流体携带的能量转化为转轴的旋转机械能，或是通过自身转速与流体流速的对应关系实现流量参数的计量。

　　从实际安装适配的角度看，该涡轮中心设置有标准通孔结构，可直接与配套的传动轴通过键连接实现周向固定，安装时需保证涡轮端面与轴承定位端面的贴合度控制在0.02mm以内，避免高速旋转时出现端面跳动引发的振动问题。叶片采用等厚圆弧曲面设计，叶片根部与轮毂连接处做了R3的圆角过渡，可有效降低流体在根部位置的涡流损耗，同时减少应力集中现象，提升部件在长期交变载荷下的疲劳寿命。整体径向尺寸适配DN50-DN80管径的流体通道，安装时需保证涡轮外缘与通道内壁的单边间隙控制在1.5-2mm之间，间隙过大会导致流体漏流降低做功效率，间隙过小则容易在流体携带杂质时出现卡滞故障。

　　设计过程中，首先需要根据目标工况的流体流速、压力参数确定叶片的安装角度，该款涡轮的叶片出口角设置为32度，适配流速在5-15m/s范围内的清水或低粘度流体工况，叶片型线采用多段圆弧拟合的方式，保证流体进入叶片流道时的入射角处于合理区间，减少入口冲击损失。轮毂部分的轴向长度根据配套轴径的固定需求设计，中心通孔的公差带选用H7级，可与k6公差的传动轴实现过渡配合，既保证装配时的同轴度要求，也方便后期维护时的拆卸更换。叶片表面做了流线型修型处理，从叶根到叶顶的厚度均匀递减，在保证结构强度的前提下尽可能降低旋转时的风阻损耗，同时减少流体在叶片表面的附面层分离现象。

　　在实际应用场景中，这类涡轮如果用于余压回收系统，通常会配套增速齿轮组与小型发电机连接，将工业循环水管网中剩余的压力能转化为电能补充厂区自用供电；如果用于流量计量场景，则会在涡轮转轴端部配套磁电感应元件，通过采集转轴的转速信号换算得到管道内的实时流量与累计流量数据；在部分小型流体驱动的工具中，这类涡轮也可直接作为动力输出部件，带动末端的执行结构完成旋转作业。需要注意的是，该结构涡轮不适用于含大颗粒固体杂质的流体工况，若要在污水类介质中使用，需在涡轮前端加装精度不低于20目的过滤装置，避免杂质卡入叶片与通道的间隙中造成设备停转。建模过程中，叶片的曲面曲率连续性需要达到G2级别，才能保证后续数控加工或3D打印成型后的表面流畅度，减少实际运行时的流体阻力，轮毂上的键槽位置需要与叶片的角向位置做对应标记，方便装配时保证动平衡精度，整体部件完成加工后需要做G6.3级别的动平衡校正，避免高速旋转时产生额外的振动载荷影响配套轴承的使用寿命。
