差速器配套特殊啮合齿轮组结构设计

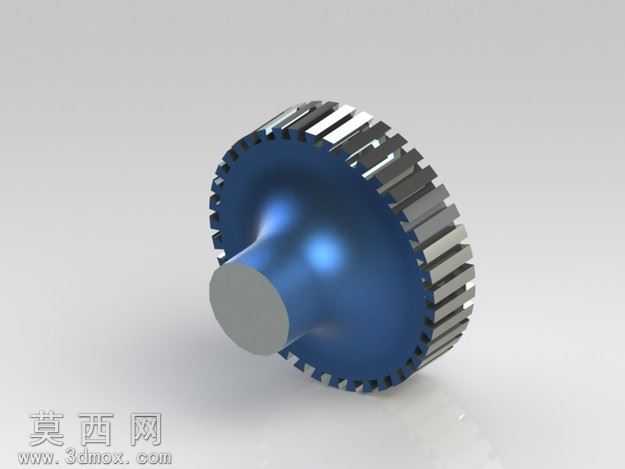

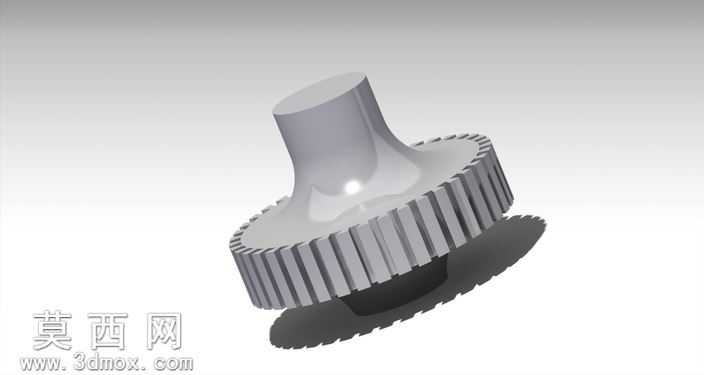

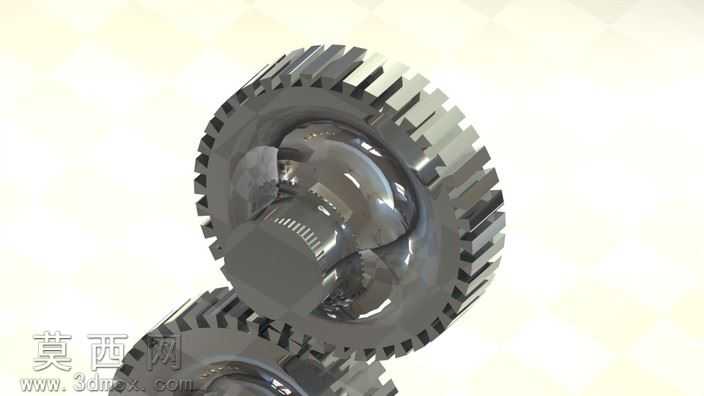

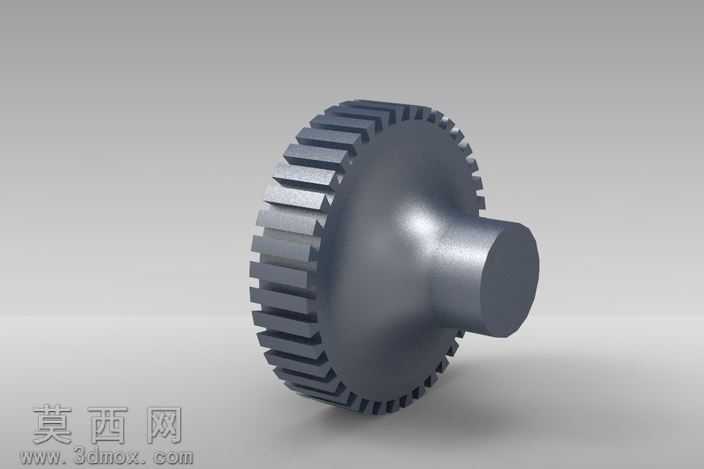

本作品为适配差速传动场景设计的特殊啮合齿轮组三维模型，建模阶段采用SolidWorks完成全参数化特征构建，首先基于齿轮啮合原理推导特殊齿形的参数方程，区别于标准渐开线圆柱齿轮，该齿轮组针对差速工况下的变载荷传动需求，对齿顶高、齿根圆角、啮合重合度参数进行了针对性优化，建模过程中先绘制单齿截面草图，通过螺旋线引导扫描生成齿体特征，再通过圆周阵列完成整圈齿形排布，后续对齿轮中心的花键连接结构、端面定位台阶、减重腔体进行逐一特征构建，确保所有配合尺寸符合机械传动公差规范。渲染阶段采用Keyshot完成材质与场景搭建，齿轮主体赋予高抛光铬合金钢材质，调整材质的粗糙度、反射率参数模拟真实金属件的机加工表面质感，场景采用柔和的漫反射顶光搭配侧方补光，避免金属表面出现过曝死白，同时添加微弱的环境反射贴图增强金属材质的真实感，渲染角度选取斜45度俯视视角，清晰展示上下两个齿轮的啮合状态以及齿轮内部的差速配合结构，直观呈现特殊齿形的啮合接触位置。结构设计上，该特殊齿轮组摒弃了传统圆柱齿轮的定传动比特性，通过齿形的特殊修形适配差速器工作时两侧齿轮的转速差需求，齿轮中心的内花键结构用于与传动轴实现周向固定，端面的环形定位槽用于与差速器壳体实现轴向定位，齿根位置特意加大了圆角半径，降低传动过程中的应力集中系数，提升齿轮在交变载荷下的疲劳寿命，齿轮啮合侧隙经过精准计算，既保证传动过程中不会出现卡滞，又能最大限度降低回程误差，保障传动精度。设计思路围绕差速传动的实际工况展开，针对传统标准齿轮在差速场景下易出现磨损快、噪音大、承载能力不足的问题，从齿形优化、结构强化、材质适配三个维度进行设计，建模过程中全程进行干涉检查，确保两个齿轮在全啮合行程内无实体干涉，所有倒角、圆角特征均符合机加工工艺要求，避免出现无法加工的尖锐结构，模型同时导出STEP、IGES通用格式，可适配CATIA、NX等多款三维设计软件，方便后续进行有限元分析、工程图生成以及数控加工编程使用。
