木质井字棋桌游激光切割结构设计

　　这款井字棋桌游结构，是面向桌面益智娱乐场景开发的实体玩具设计，适配激光切割加工工艺，整体采用实木板材作为基材，无需复杂的注塑或开模工序，小批量加工门槛极低，适合文创工作室、创客群体、亲子手工场景的落地制作。从实际使用场景来看，该产品主要放置于家庭桌面、休闲吧、亲子活动区、儿童益智教具区使用，作为低门槛的双人对战益智玩具，能够满足短时长休闲娱乐需求，同时也可作为低龄儿童的逻辑思维启蒙教具，帮助孩子建立规则意识与简单的策略思考能力。

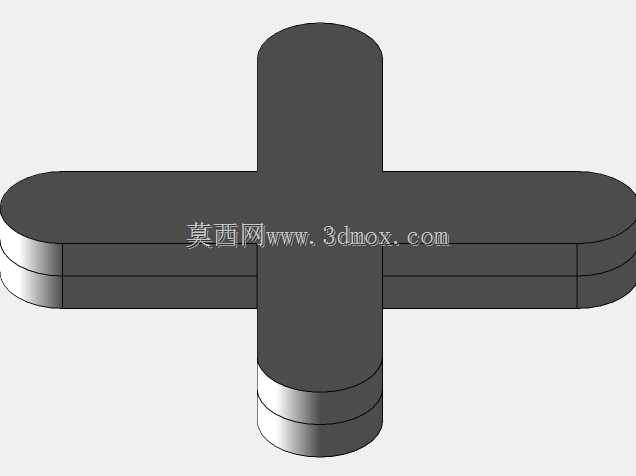

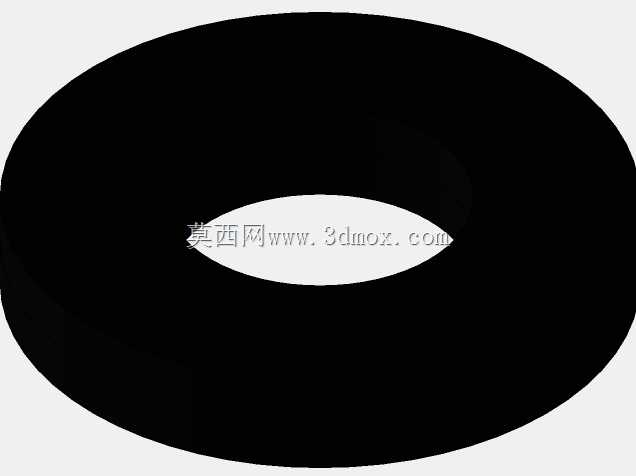

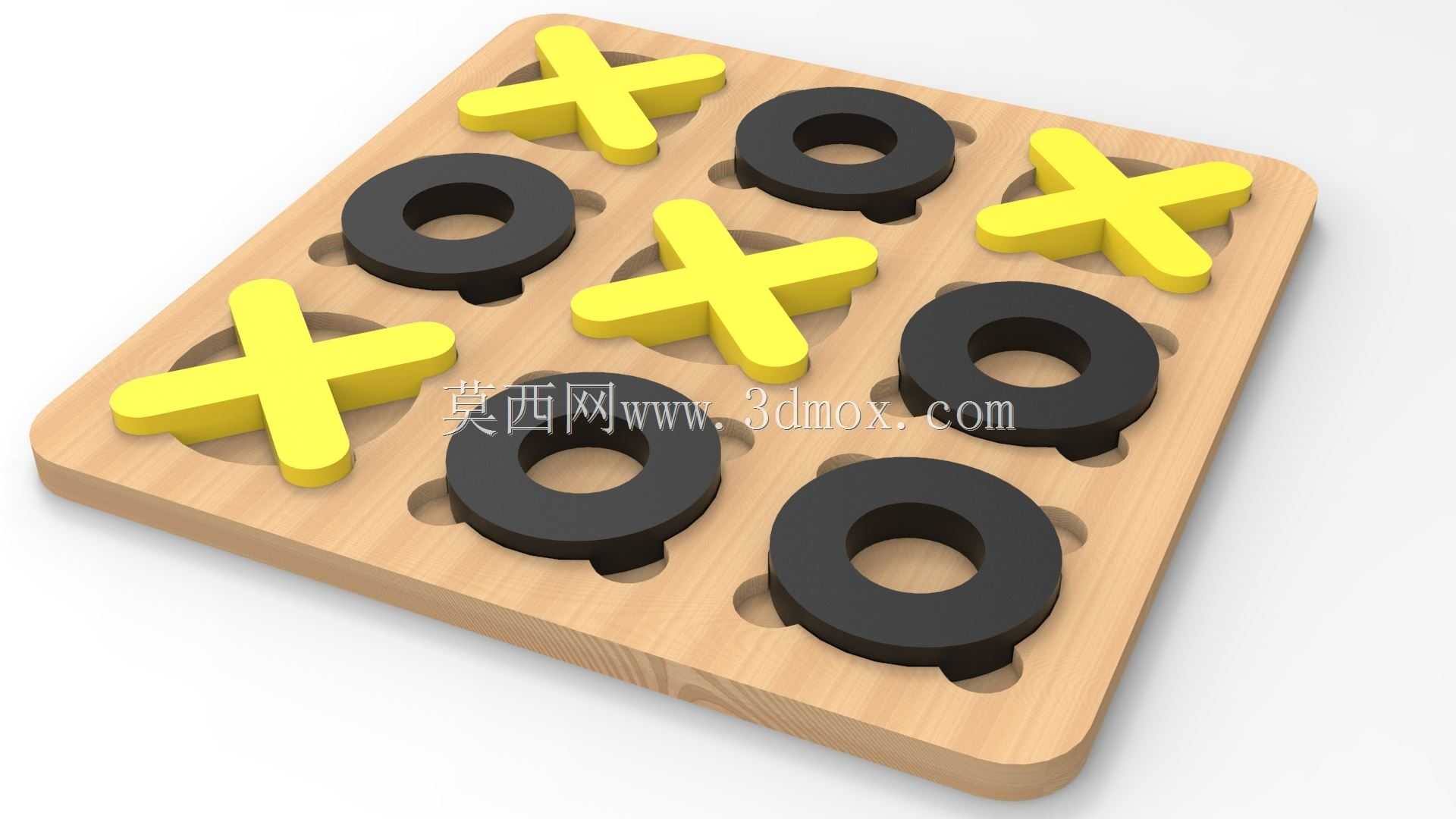

　　从功能特性来看，整套结构分为棋盘底座、X形棋子、O形棋子三个部分，棋盘底座上开设9个等距排列的圆形沉孔，沉孔的深度与棋子底部的定位凸台尺寸匹配，棋子放置后不会出现滑移、倾倒的问题，对战过程中棋子定位稳固，不会因为桌面轻微晃动打乱对局状态。棋子分为两种造型，X形棋子采用十字等厚结构，边缘做了小圆角过渡，避免尖锐边角划伤使用者，尤其是针对低龄儿童使用场景，所有外露棱边都做了R1以上的圆角处理，没有锋利的切割毛边残留；O形棋子采用环形等厚结构，内孔直径与外圆直径的比例经过反复调整，既保证环形结构的结构强度，不会因为日常拿取出现断裂，也能和X形棋子形成清晰的视觉区分，对局过程中双方棋子辨识度高，不会出现混淆。

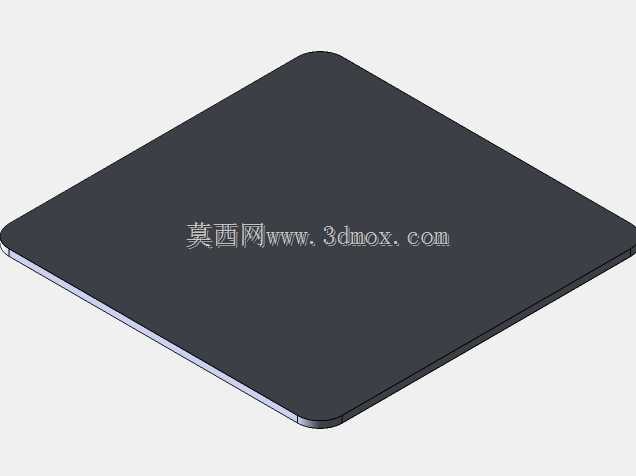

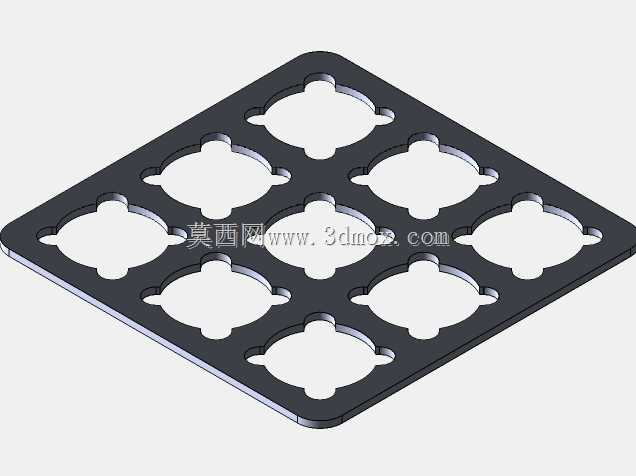

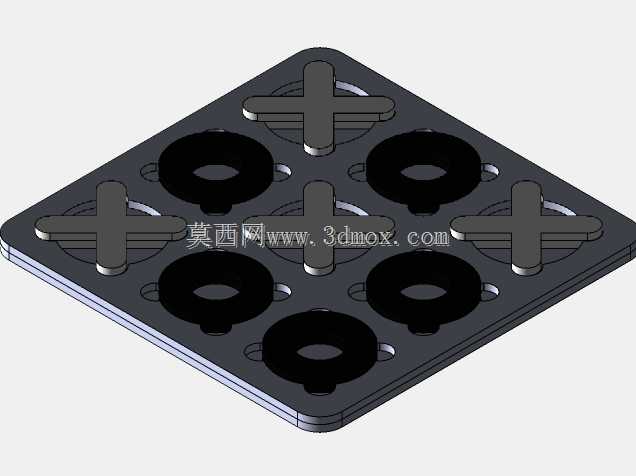

　　设计思路上，整套结构完全遵循激光切割的工艺特性，所有零件均为等厚板材切割成型，没有曲面、斜度、倒扣等需要二次加工的结构，所有轮廓线都是连续的闭合路径，切割时无需频繁抬刀移位，加工路径优化后单张板材的切割时长可以控制在十分钟以内，材料利用率超过90%，几乎没有多余的边角料浪费。棋盘底座的沉孔设计采用分层切割叠合的方式实现，不需要对板材进行铣削加工，仅通过不同厚度板材的层叠粘接，就可以形成容纳棋子定位凸台的沉腔，进一步降低加工难度，普通的CO2激光切割机就可以完成全套零件的加工，不需要额外的CNC或木工设备。棋子底部的定位凸台和沉孔采用间隙配合，配合公差控制在0.1mm左右，既可以保证棋子放入时顺畅不卡滞，拿起时也不会因为过松导致棋子轻易脱落，日常收纳时可以将所有棋子嵌入沉孔内，整体形成一个平整的方块，收纳占用空间极小，也可以额外设计配套的盖板结构，方便外出携带。

　　从外形尺寸与安装边界来看，整套棋盘的外轮廓为正方形，边长控制在150mm左右，厚度为12mm，放置在普通桌面时占用空间不足A4纸的四分之一，不会过多占用桌面使用面积；单个棋子的最大外轮廓尺寸为40mm，厚度为8mm，拿取时符合成年人与儿童的手部握持尺寸，不会因为尺寸过小导致低龄儿童误吞，也不会因为尺寸过大导致整体结构笨重。所有零件的装配不需要额外的紧固件，仅通过木工胶粘接层叠的板材部分即可，棋子为独立的单个零件，不需要装配工序，切割完成后经过简单的毛边打磨就可以直接使用，后期也可以根据需求对板材表面进行丝印、烫画、涂色等个性化处理，适配不同的使用场景与审美需求。

　　在实际落地验证中，该结构采用5mm厚度的椴木层板切割棋子，12mm厚度的椴木层板切割棋盘主体，粘接后整体结构强度足够，日常使用中不会出现分层、开裂的问题，棋子反复取放上千次后，定位凸台的磨损量极小，不会出现定位松动的情况。针对不同的加工条件，也可以将板材厚度参数进行等比例缩放，适配3mm亚克力、6mm密度板等不同的切割材料，不需要修改整体的结构逻辑，仅调整配合公差即可适配不同材料的加工特性。
