单缸摆动式蒸汽机结构三维设计

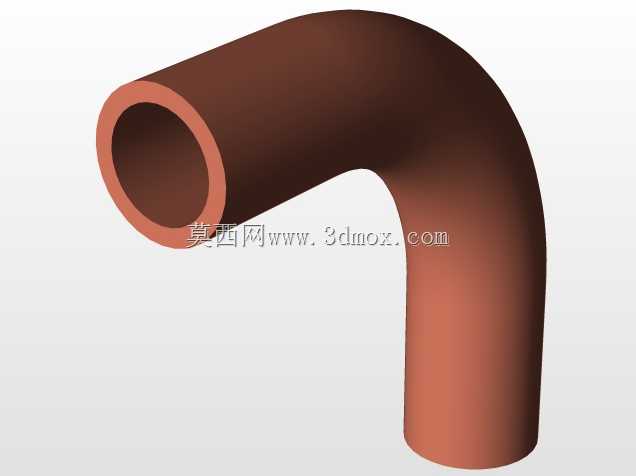

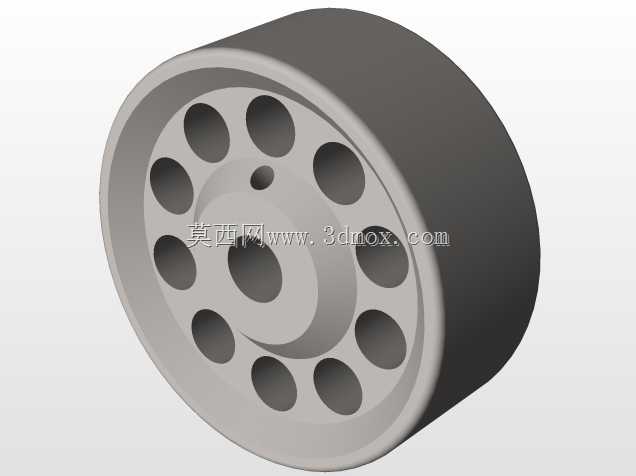

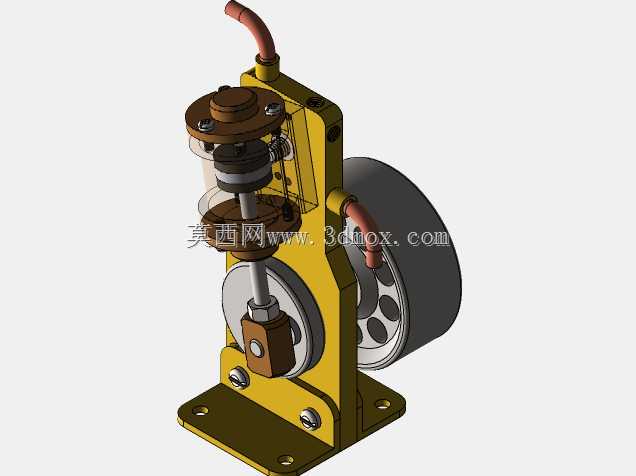

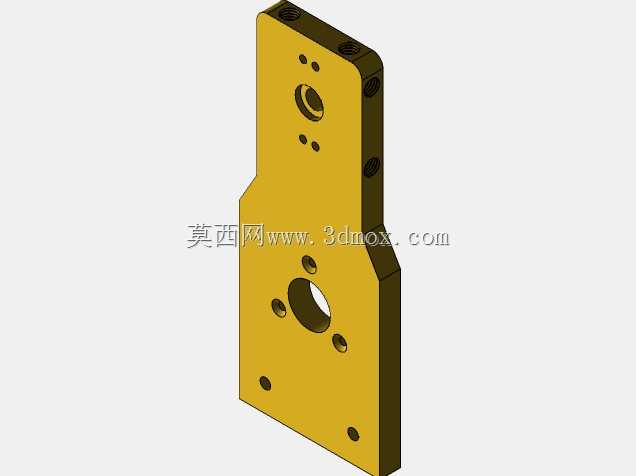

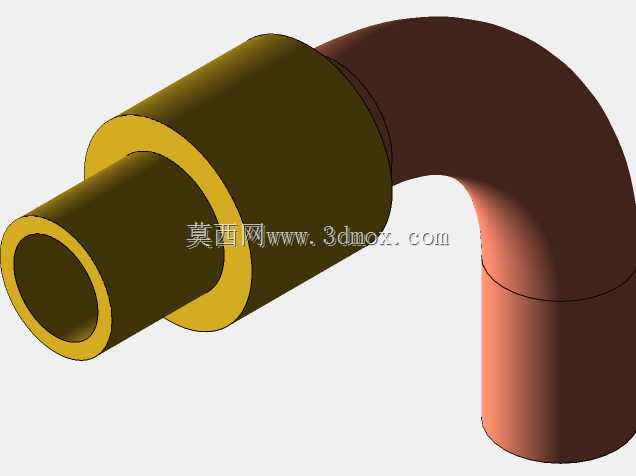

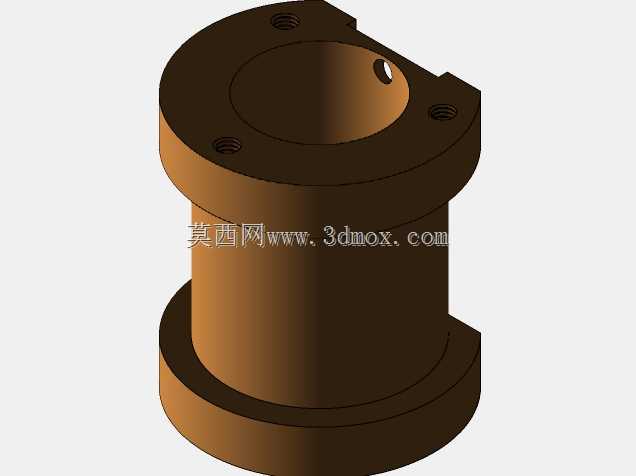

这款单缸摆动式蒸汽机属于小型往复式热能动力装置，常应用于教学演示模型、小型复古动力装置、热能动力原理实验场景，也可作为微型蒸汽动力系统的核心做功单元，适配小型蒸汽驱动的模型车船、科普展示装置等场景。从结构设计来看，整机采用立式布局，底部为带安装孔的铸铁式安装底座，安装孔位预留了标准螺栓固定空间，底座平面与机架采用垂直定位设计，保证整机安装后主轴的水平度偏差控制在合理范围内，避免运转过程中出现偏磨问题。核心做功单元采用单缸立式布置，气缸配合摆动式配气结构，省去了复杂的外置配气凸轮机构，依靠气缸自身的摆动完成进排气口的切换配气，这种结构大幅简化了整机的零件数量，降低了装配调试的难度，同时也减少了运动副的摩擦损耗。机架部分采用一体式立式支撑板结构，将气缸安装位、主轴轴承位、飞轮安装位集成在同一支撑板上，保证各运动部件的同轴度要求，支撑板上预留的减重孔既降低了整机重量，也方便观察内部连杆活塞的运动状态。动力输出端配置了带辐条结构的飞轮，飞轮的转动惯量经过匹配设计，能够储存活塞做功冲程的多余能量，带动曲轴连杆机构顺利越过止点，保证整机运转的连续性和平稳性，飞轮与曲轴采用键连接固定，拆卸维护方便。进排气接口采用弯管接头结构，接头位置与气缸摆动轨迹做了干涉校核，保证气缸摆动过程中管路不会与机架、飞轮等部件发生碰撞，管路接口预留了标准管螺纹连接位，方便外接蒸汽管路与排气通路。活塞与连杆采用铰接连接，连杆与曲轴的配合间隙经过合理设计，既保证运动灵活性，又避免间隙过大导致的冲击异响，曲轴的偏心距匹配气缸行程，保证活塞在气缸内的往复运动行程符合设计值，不会出现撞缸或者行程不足的问题。整机的安装边界紧凑，底座安装孔距适配小型实验台架、模型载体的安装空间，不需要额外制作复杂的转接支架即可完成固定，外露运动部件的位置也做了安全间隙预留，避免运转过程中与周边安装结构发生剐蹭。从设计思路上，这款结构优先保证了原理展示的直观性，所有运动部件都采用外露式布局，能够清晰观察到蒸汽进入气缸推动活塞、活塞带动连杆驱动曲轴旋转、气缸摆动切换配气的完整工作过程，同时兼顾了实际运转的可靠性，各受力部位的结构强度都经过校核，能够在额定蒸汽压力下长时间稳定运转，不会出现结构变形或者运动卡滞的问题。
