脚踏驱动沥滤陶轮作业装置结构

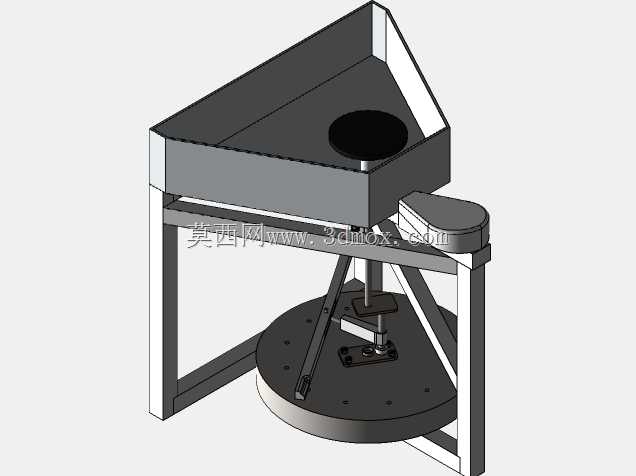

　　这套脚踏驱动的沥滤陶轮结构，主要面向小型陶艺工坊、手工制陶作坊、院校陶艺实训场景设计，区别于电动调速陶轮，完全依靠脚踏施力实现转盘的连续转动，适配没有稳定供电的户外制陶作业、传统制陶工艺复原场景，也适合陶艺爱好者进行手工练泥、轮制成型的基础操作。设备上方设置三角台状的承料沥水结构，台体底部预留圆形沥滤孔，练制过程中泥料析出的水分可顺着孔位直接下落至下方接水区域，避免泥料浸泡导致的可塑性下降，台体边缘做加高挡边处理，揉泥、修坯过程中掉落的泥屑不会直接洒落至地面，减少作业后的清理工作量。

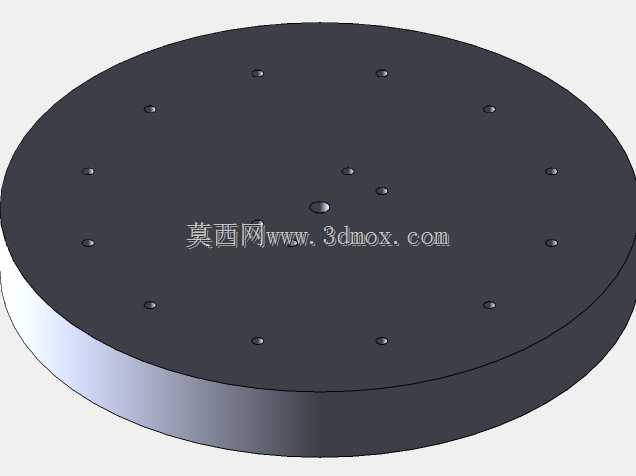

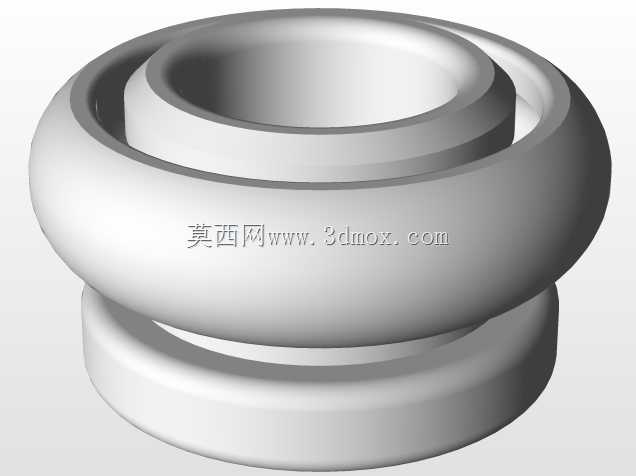

　　驱动部分采用脚踏曲柄连杆结构，踩踏板通过铰接连杆与转盘下方的转轴组件连接，脚踏行程控制在120mm到150mm区间，符合普通人坐姿下的腿部施力角度，长时间作业不会出现明显的腿部酸胀感，转轴位置配置耐磨轴套，减少转动过程中的径向窜动，保证转盘转动时的端面跳动量控制在0.2mm以内，满足拉坯作业对转盘稳定性的基础要求。转盘采用圆形铸铁材质盘面，直径设置为300mm，盘面均布多个沉头安装孔，可根据作业需求固定木质转盘垫、石膏修坯座等辅助工装，盘面下方设置辐射状加强筋，在控制整体重量的前提下提升盘面刚度，承受15kg以内的泥料载荷时不会出现盘面变形问题。

　　支撑框架采用方管焊接成型的三角支撑结构，三个支腿向外倾斜15度布置，支腿底部设置可调橡胶脚垫，可适应不平整的作业地面，调整脚垫高度即可保证转盘处于水平状态，避免转动过程中出现偏载晃动。整体设备的安装边界控制在500mm500mm650mm区间，占地面积不足0.3平方米，可直接放置在普通木质工作台、水泥台面上使用，不需要额外打膨胀螺栓固定，移动时仅需两人抬持即可完成位置转移，适合流动性的陶艺展演、户外研学活动使用。

　　设计过程中优先考虑了作业过程中的操作便利性，沥滤台的高度设置为距离转盘面280mm，操作人员坐姿作业时，手臂可自然搭放在台体边缘进行揉泥操作，不需要过度抬升手臂，沥滤孔下方预留100mm的接水空间，可直接放置小型接水盘承接沥出的废水，不需要额外外接排水管路。脚踏板的位置设置在支撑框架前侧，距离地面高度为120mm，操作人员坐在普通高度的工作椅上，脚部可自然搭放在踏板上，施力方向与腿部发力方向重合，传动效率比传统侧置脚踏结构提升约20%，连续踩踏时转盘转速可稳定维持在60r/min到80r/min区间，完全满足手工拉坯、修坯的转速需求。

　　结构上没有复杂的电控元件、传动齿轮，所有铰接位置都采用可拆卸的销轴连接，日常维护仅需定期在轴套位置涂抹润滑脂即可，出现零件磨损时可直接拆卸更换，不需要专业的维修工具，适合非机械专业的陶艺从业者自行维护。沥滤台与支撑框架之间采用螺栓连接，可根据作业需求拆卸沥滤台，直接作为普通脚踏陶轮使用，拓展设备的适用场景，台体采用不锈钢材质制作，长期接触湿泥、废水也不会出现锈蚀问题，表面光滑无卫生死角，作业后用湿抹布擦拭即可完成清洁。
