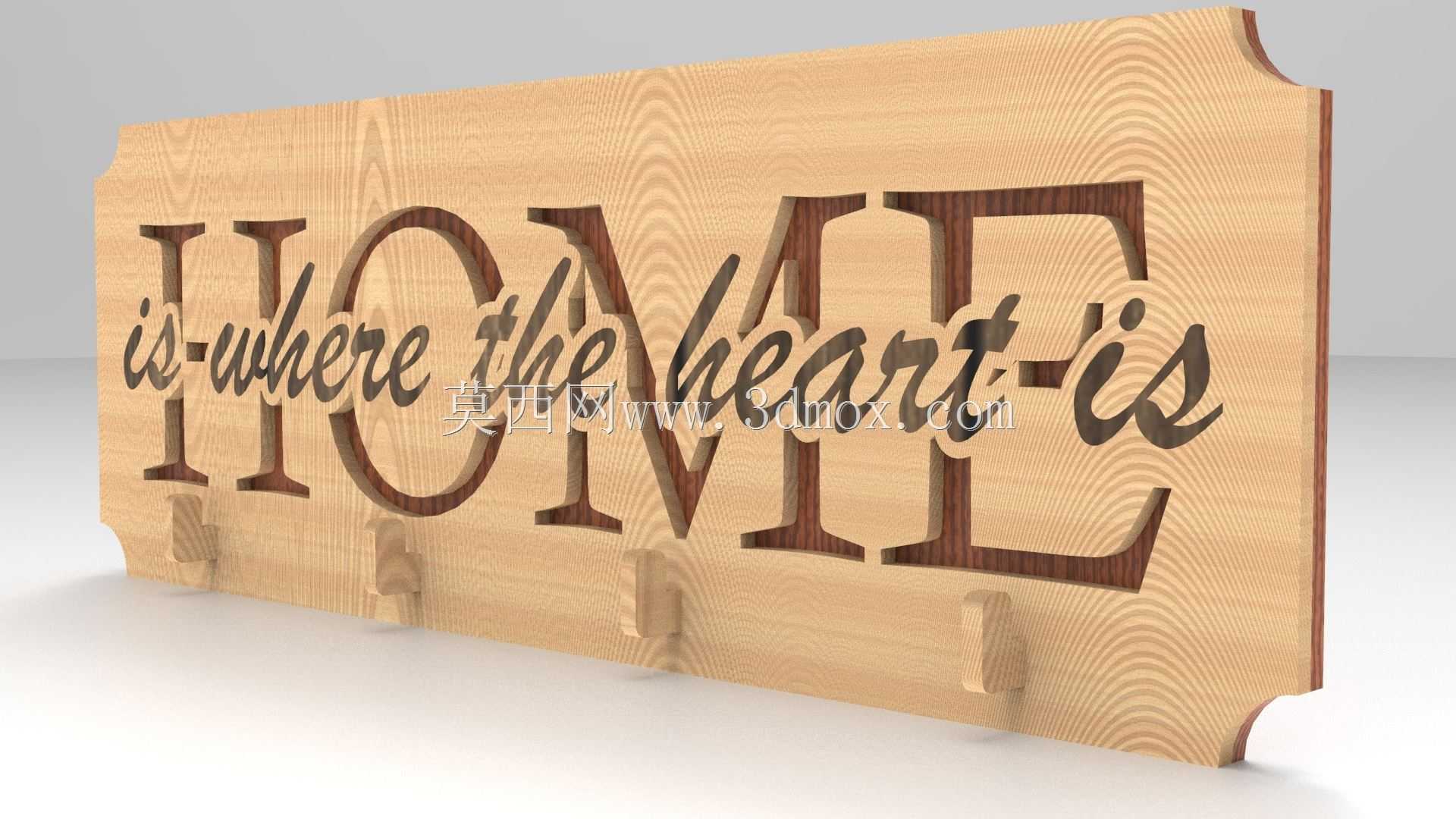

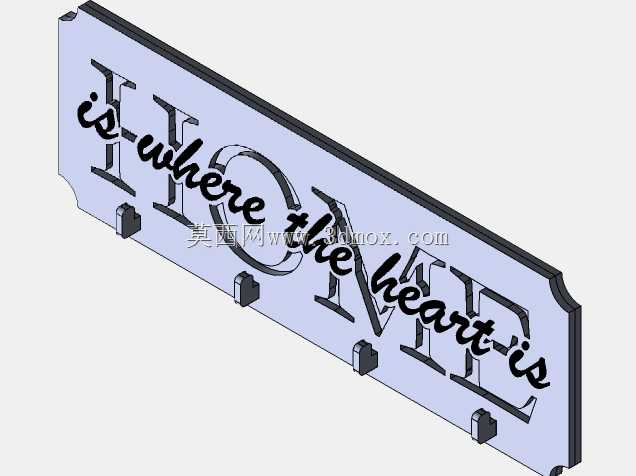

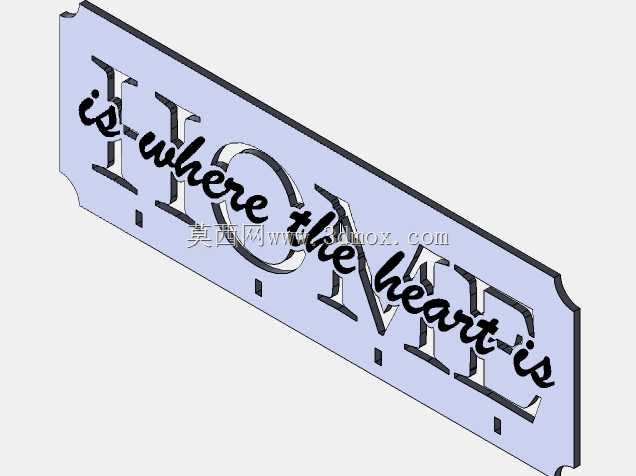

这款壁挂式钥匙挂架面向入户玄关、小型工作室入口、民宿客房进门区域的收纳场景设计,核心解决零散钥匙、小型挂饰进门后随意放置易丢失、台面杂乱的日常使用痛点,适配常规家庭入户区的墙面安装需求,也可用于小型文创空间、手工工作室的进门区域做装饰兼实用收纳构件。产品采用双层板材叠合结构,适配3mm厚度板材的激光切割加工工艺,加工时无需额外开模,通过平面切割后即可完成叠装,加工工序简洁,材料利用率高,适合小批量定制生产或个人DIY加工。整体外形采用带切角的长方轮廓,边缘做圆角过渡处理,避免直角磕碰的安全隐患,上层板材通过镂空雕刻形成HOME大写字样与配套手写风格英文字样,镂空区域可透出下层板材的材质纹理,形成自然的视觉层次,

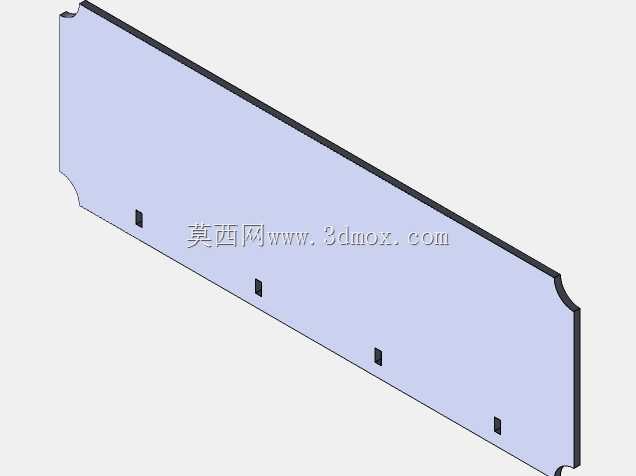

无需额外表面涂装即可呈现温润的木质质感。挂物钩采用与主体板材同材质的插接式结构,共设置四个挂点位,每个挂钩通过榫卯式插接与下层底板固定,无需额外金属固件连接,装配后挂钩突出主体板面的距离经过测算,可满足常规厚度钥匙串、小型门禁卡挂绳、轻质装饰挂件的悬挂需求,不会出现挂件滑脱、卡滞的问题。安装边界方面,整体板面的长宽比例适配常规入户门旁的空白墙面区域,安装时可采用背胶粘贴或隐形钉固定两种方式,固定点位隐藏在板材叠合的缝隙区域,安装后无外露固件,不会破坏整体外观的完整性。设计过程中优先考虑了板材加工的工艺可行性,所有镂空线条的转角均做适配激光切割焦距的圆弧过渡,避免切割时出现焦边、锐角断裂的问题,双层板材的叠合公差控制在0.
1mm范围内,装配后无明显错位缝隙,整体结构强度可满足日常悬挂小件物品的载荷需求,正常使用下不会出现板材变形、挂钩脱落的问题。从实际使用场景出发,挂架的安装高度建议设置在成年人抬手即可触及的墙面区间,既方便取放钥匙,也不会因位置过低导致行走时剐蹭衣物,板面的文字装饰属性可适配原木风、简约风、工业风等多种室内装修风格,在实现收纳功能的同时兼具墙面装饰作用,无需额外搭配装饰画即可填补入户空白墙面的视觉空缺。结构设计上摒弃了额外的金属挂钩配件,全木质结构的一致性更强,后期维护更换也更为便捷,若单个挂钩出现磨损,仅需切割替换对应挂钩零件即可,无需整体更换挂架主体,有效降低了使用维护成本。针对激光切割加工的特性,所有零件的排版可在标准幅面的板材上完成嵌套排布,加工时的余料可用于制作小型挂饰配件,进一步提升材料利用率,减少加工过程中的材料浪费。
