澳标单侧双侧钻孔式扶手立柱结构

　　日常在商用建筑临边区域、户外公共步道、工业操作平台周边，这类扶手支柱是护栏系统里承担核心受力的基础构件，区别于常规一体式焊接立柱，这款适配澳大利亚相关工程标准的立柱，在杆身单侧或双侧预留了钻孔安装位，能适配不同走向的扶手横杆连接需求，不用现场额外做杆身开孔加工，能大幅缩减现场安装的工序时长。

　　从实际使用场景来看，这类立柱常被用在临海步道护栏、工业检修平台临边防护、商业空间楼梯扶手系统里，因为预留孔位的配置灵活，不管是单排扶手沿直线步道布设，还是转角位置需要双侧同时连接横向扶手，都能直接通过预留孔位穿装固定螺栓完成横杆连接，不需要针对特殊转角位置单独定制异形立柱，能减少项目的备件种类，降低现场物料管理的难度。

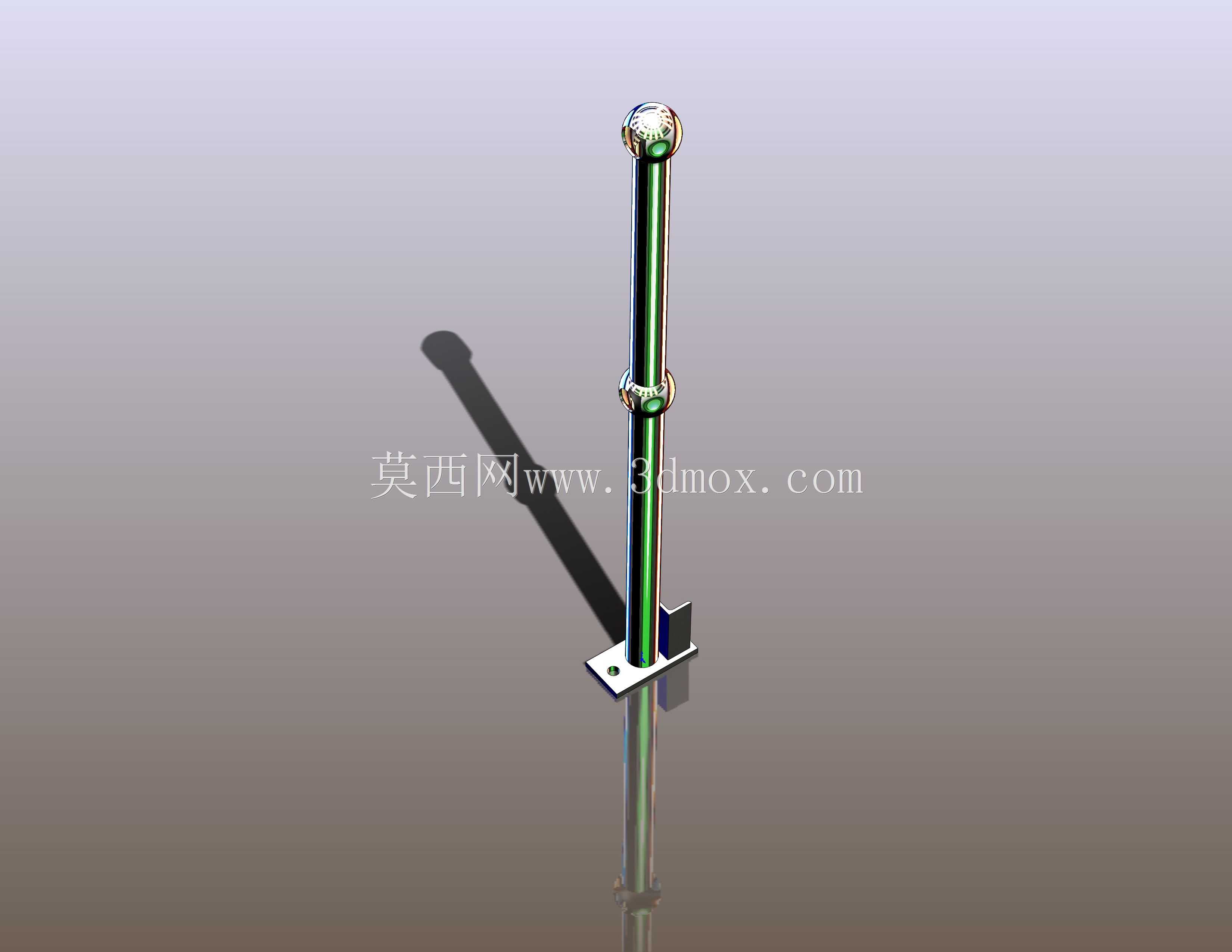

　　设计层面上，底部采用带安装孔的方形底板，底板和竖杆之间设置了三角加强筋，能抵消扶手横向受载时对立柱根部产生的弯矩，避免长期受载后立柱根部出现焊缝开裂或者底板变形的问题。竖杆主体采用等径直杆结构，顶部做了球形封端处理，一方面能避免竖杆顶端裸露锐边造成通行人员磕碰受伤，另一方面球形端的圆弧过渡也能减少户外使用时的积水积灰，降低杆端锈蚀的概率。杆身中部的环形固定位，是用来安装中间横杆或者扶手玻璃固定夹的结构，和上下的安装位配合，能适配不同高度要求的护栏安装规范。

　　安装边界方面，底部方形底板的孔位间距适配常规的化学锚栓或者膨胀螺栓安装尺寸，安装时只需要在基础地面或者楼梯踏步面按照底板孔位打好固定孔，锁紧锚栓就能完成立柱的基础固定，不需要做复杂的预埋焊接作业。竖杆的外径尺寸适配市面上常规的扶手连接件规格，不管是不锈钢圆管扶手还是木质扶手，都能通过配套的转接件和杆身预留的钻孔位完成固定，不需要额外打磨调整杆身尺寸。杆身预留的钻孔位置经过受力校核，孔位周边没有应力集中的尖锐缺口，能保证在护栏承受标准规定的水平推力时，孔位位置不会出现杆身变形或者开裂的问题。

　　在结构建模的过程中，需要重点关注几个公差配合的细节：首先是底板安装孔的位置度公差，要保证四个孔的相对位置偏差控制在合理范围内，避免现场安装时出现孔位和基础锚栓不对中的问题；其次是杆身预留钻孔的同轴度，双侧钻孔时要保证两侧孔的轴线重合，避免穿装固定螺栓时出现别劲的情况，影响连接强度；另外顶部球形封端和竖杆的连接位置要做顺滑过渡，不能出现凸起或者台阶，防止安装使用过程中勾挂过往人员的衣物，同时也能提升整体的外观一致性。

　　从受力传递的路径来看，扶手横杆承受的水平推力会通过连接螺栓传递到竖杆的钻孔位置，再通过竖杆传递到底部的加强筋和方形底板，最终通过锚栓传递到安装基础上，整个传力路径没有应力突变的薄弱环节，能满足公共区域护栏的受力要求。针对户外使用的场景，这种结构的立柱因为没有复杂的异形曲面，后期做表面防腐处理的时候也能保证涂层均匀覆盖，不会出现积液死角导致的早期锈蚀问题，相比造型复杂的装饰性立柱，后期维护的成本更低，耐用性更强。

　　在项目选型的时候，需要根据护栏的整体高度、扶手横杆的层数来确认对应的钻孔位置，这款立柱的预留孔位配置可以适配单扶手、双扶手的不同安装需求，不需要额外修改杆身结构，能覆盖大部分常规临边护栏、楼梯扶手的安装要求。如果是有特殊防撞要求的区域，也可以通过加厚竖杆壁厚、加大底部底板尺寸的方式来提升整体的抗载能力，基础的连接结构不需要做改动，适配性比较强。
