带安装底座的导杆用滑动衬套结构

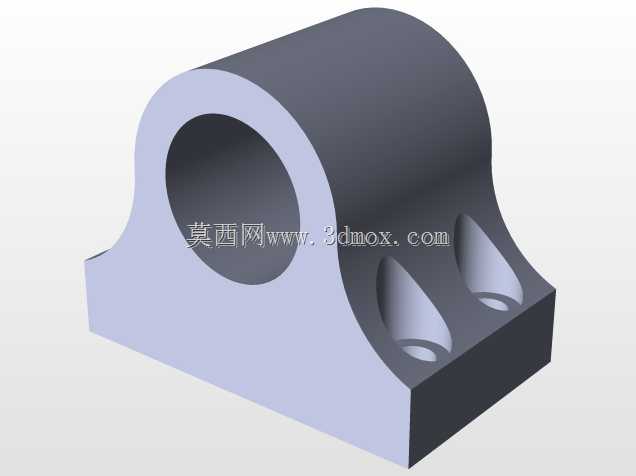

　　这类带一体式安装底座的导杆衬套，多应用在需要直线往复运动导向的设备工位中，比如自动化生产线的顶升机构、工装夹具的滑移导向单元、小型冲压设备的导柱配合部位，核心作用是为圆柱导杆提供低摩擦的滑动支撑，同时抵消导杆运动过程中产生的径向偏载，避免导杆直接与安装机架接触造成磨损，延长整套导向机构的使用寿命。从结构设计来看，主体的圆筒部分是与导杆配合的核心工作面，内孔需要根据适配导杆的直径做公差匹配，通常采用间隙配合，保证导杆滑动顺畅无卡滞，同时控制配合间隙在合理范围，避免导向精度不足出现晃动。圆筒外侧的弧形过渡结构，是为了降低圆筒与底座连接位置的应力集中，当衬套承受径向载荷时，应力可以顺着圆弧面均匀分散到底座部位，

　　不会在直角连接处出现应力断裂的风险，这部分的圆弧半径需要根据衬套的额定载荷做匹配，载荷越大的工况，过渡圆弧的取值也会相应增大。底部的安装底座采用矩形结构，设置了两个沉头安装孔，安装时可以直接将螺栓穿过沉孔固定在设备的安装面板上，沉孔的设计能够让螺栓头部完全埋入底座内部，不会突出底座表面干涉其他部件的运动，两个安装孔的中心距需要与设备安装位的预留孔位完全匹配，安装底座的底面需要做平面度处理，保证安装后衬套的内孔轴线与导杆的运动方向保持平行，避免出现偏磨。底座上的两个水滴形减重槽，并非单纯为了减少材料用量，这部分结构在保证底座整体刚性的前提下，降低了衬套的整体重量，同时槽体的弧形边缘也能减少铸造或者机加工过程中的应力残留，

　　避免零件长期使用后出现变形。在实际选型应用中，需要先确认适配导杆的直径，匹配衬套的内孔尺寸，同时核对安装底座的安装孔中心距、底座的长宽尺寸，确认安装空间足够，不会和周边的其他零部件产生运动干涉；还要根据设备的运动频率、载荷大小选择衬套的材质，低速轻载的工况可以采用铜合金基体搭配油槽润滑，中速重载的工况可以选用带自润滑涂层的材质，减少日常维护的频次。设计这类衬套三维模型时，首先要确定内孔的公称尺寸与公差带，再根据额定径向载荷确定圆筒部分的壁厚，壁厚过薄会导致衬套受压变形，壁厚过大则会造成材料浪费、整体尺寸臃肿；之后延伸设计底部的安装底座，确定安装孔的位置、孔径与沉孔深度，再处理圆筒与底座的过渡圆弧，最后添加减重槽结构，

　　完成整体建模后还需要做干涉检查，确认安装螺栓时不会与圆筒部分发生干涉，同时模拟导杆穿入后的运动状态，确认无卡滞点。这类衬套相比分体式的衬套加安装座结构，一体式的设计减少了装配环节的累积误差，安装后整体刚性更好，导向精度更稳定，在中小型自动化设备、工装夹具的导向结构中应用十分广泛，能够有效简化设备的安装流程，降低机构的维护成本。
