便携式个人净水装置结构设计

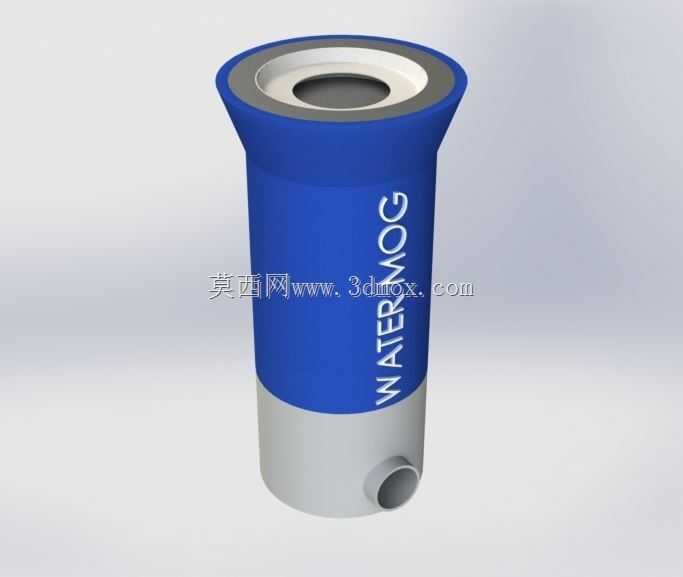

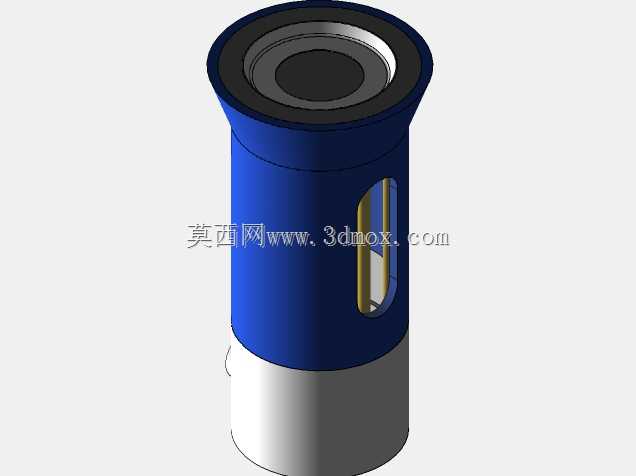

　　这款个人净水装置的结构设计，核心围绕户外单人用水场景的实际需求展开，在做三维结构推演的时候，最先敲定的是整体的柱式布局，这种形态首先适配单手握持的使用习惯，筒身直径控制在65mm区间，整体高度控制在140mm，不管是塞进登山包侧袋、战术裤腿袋还是户外随行腰封的附包都不会有突出的卡滞，安装边界上不需要额外的固定支架，本身依靠底部侧置的出水接口就能直接对接标准口径的饮水软管或者通用储水袋接口，接口采用12mm外径的快插结构，和市面上主流户外水具的接驳公差控制在±0.1mm，不会出现接插后漏水或者插拔过紧的问题。

　　从功能特性来看，装置的进水端设置在顶部的扩口结构处，这个扩口做了15度的外翻导向边，不管是直接对接自然水源舀水，还是连接上游的预过滤管路，都能避免水流外溢，进水端内部预留了20mm深度的滤材装填腔，可以根据不同的水源水质更换不同精度的过滤芯，从初级的PP棉滤层到高精度的超滤膜、活性炭滤柱都能兼容，滤腔和筒身之间做了两道径向密封槽，装配的时候放置标准O型圈就能实现0.3MPa水压下的无渗漏，不需要额外打胶或者做过盈压装，后期用户自行更换滤材的时候也不需要专用工具，徒手就能拧开顶部端盖完成操作。

　　筒身下半部分的集水腔做了渐变的壁厚设计，靠近出水接口的位置壁厚加厚到3.5mm，因为这个位置是水流转向的区域，长期带压使用的时候容易出现应力集中，加厚处理之后能提升整体的抗水压冲击能力，出水接口的位置距离装置底部端面有8mm的高度差，这样当装置竖直放置在平面上的时候，出水软管不会被端面挤压变形，保证出水通路顺畅。在做内部流道设计的时候，特意把进水后的水流路径设计成螺旋下行的走向，这样水流在经过滤材的时候不会出现短流的情况，能让整个滤材截面都参与过滤，避免局部滤材过早堵塞，提升单次滤材的使用寿命，同时螺旋流道也能在进水压力波动的时候起到一定的稳流作用，不会出现出水忽大忽小的情况。

　　考虑到户外使用的磕碰场景，筒身上半部分的外壁做了微磨砂的防滑纹理，戴防滑手套或者手部沾水的时候也能稳定握持，顶部端盖的边缘做了R3的圆角处理，掉落在硬质地面的时候不会因为尖锐棱角出现应力开裂，装置整体的重量控制在180g以内（不含滤材），不会给户外出行增加过多的负重负担。实际应用场景里，除了户外徒步、露营的个人饮用水净化，也能适配应急救灾场景下的单人临时供水，不需要外接电源，依靠水源自身的重力或者手动施加的轻微水压就能完成过滤流程，结构上没有易损的活动部件，长期存放也不会出现弹簧锈蚀、密封件老化失效过快的问题，所有结构件都采用食品级的工程塑料材质，和水体接触的表面没有喷涂或者印刷涂层，筒身外侧的标识区域是做的模具一体成型的凹槽，后期填色也不会接触到内部水路，避免饮用水被标识涂料污染。

　　在装配逻辑上，整个装置只有三个主体结构件：顶部端盖、主筒体、底部出水座，三个零件之间全部采用螺纹连接，没有额外的紧固件，生产装配的时候工序非常简单，只需要在对应密封槽放置密封圈之后依次拧紧三个部件就能完成总装，良品率容易控制，后期维护的时候也不需要拆解复杂的内部结构，只要拧开对应端盖就能更换滤材或者清理流道里的堵塞杂质。安装适配性上，除了对接户外水具，也能通过简单的转接头对接家用的水龙头，作为临时的终端净水装置使用，整体的通径设计能保证每分钟1.2L以上的出水流量，完全满足单人日常饮水、简单洗漱的用水需求，不会出现流量过小等待时间过长的问题。
