双球铰接式滑动承载滑板结构

　　该结构主要面向小行程滑动导向的工装辅助场景，常见于小型工位器具的滑移承载、检测工位的微调滑台、轻型物料的平移导向环节，区别于常规直线导轨的高刚性重载导向，这类双球铰滑板更适配需要小范围自适应角度补偿的轻载滑动工况，比如装配线上小型工件的姿态微调滑座、实验台架上的可调式承载平台，能够在滑动过程中自动补偿安装面的平面度误差，避免卡滞问题。

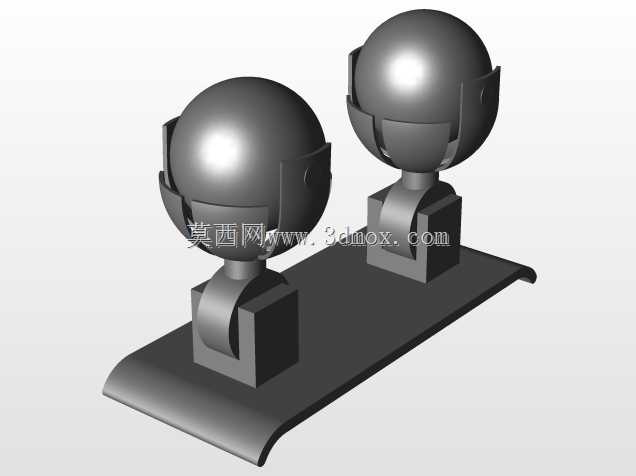

　　从功能特性来看，底座采用两端带圆弧过渡的平板结构，底部为平整安装面，可通过螺栓或粘接方式固定在安装基准面上，底座上设置两组对称布置的球铰支座，每个支座由下部方块基座、中部铰接转块、上部球头抱夹三部分组成，中部铰接转块可绕基座的水平销轴实现小角度俯仰转动，上部抱夹与球头为球面配合，可实现多方向的角度偏转，两个球头作为滑动接触部件，在使用时与上方被承载件的底面接触，通过球头的滚动或滑动实现低阻力平移，同时两组球铰的独立偏转能力，可自适应被承载件底面的微小倾斜，不会因为接触面不平行出现局部应力集中或滑动卡涩。

　　设计思路上，没有采用常规的滚轮或滑块结构，而是选用球头作为接触元件，一方面球头的接触形式为点接触（实际为小面积面接触），滑动阻力更小，另一方面球头配合抱夹结构的铰接自由度更高，对安装精度的要求更低，适合非精密加工面的滑动场景。中部的铰接转块与基座的配合采用间隙配合，预留0.1-0.2mm的转动间隙，避免加工误差导致转动卡滞，上部抱夹为开口式结构，可通过调整开口的抱紧力控制球头的转动阻尼，既保证球头可灵活转动自适应角度，又不会出现过度松旷的问题。底座两端的圆弧过渡设计，一方面是为了避免锐角边缘划伤操作人员或工件，另一方面在滑板作为独立部件搬运时，圆弧边缘可减少磕碰损伤。

　　外形尺寸与安装边界方面，整体底座长度方向尺寸控制在常用小型滑座的适配范围，宽度与两组球铰的中心距匹配，安装时底座的底面平面度要求控制在0.2mm以内即可满足使用需求，不需要像直线导轨安装那样要求0.05mm以内的高平面度，降低了安装基准的加工成本。两组球铰的中心距根据承载需求设计，轻载场景下中心距可适当缩小，若需要提升承载稳定性，可加大中心距或增加球铰组数。球头的直径根据额定载荷选择，常规轻型承载场景下球头直径选用20-30mm即可满足10-20kg的承载需求，球头表面采用硬化处理，降低长期滑动的磨损量，延长使用寿命。

　　在实际应用中，这类滑板结构不需要搭配复杂的导向元件，仅需保证被承载件的接触面为平整面即可实现顺畅滑动，尤其适合小批量定制的工装场景，不需要采购标准导轨件，可直接通过机加工完成整套结构的制作，成本更低，适配性更强。同时球铰结构的自适应能力，可抵消一部分安装过程中的对齐误差，降低装配调试的难度，在教学实验模型、小型演示装置的滑动结构中也有较高的应用价值，能够直观展示铰接结构的自适应补偿原理与低阻滑动的特性。
