C型卡扣式旋转夹持对接机构

项目分类:通用机械零部件 发布时间:2022-01-13 ID:502606

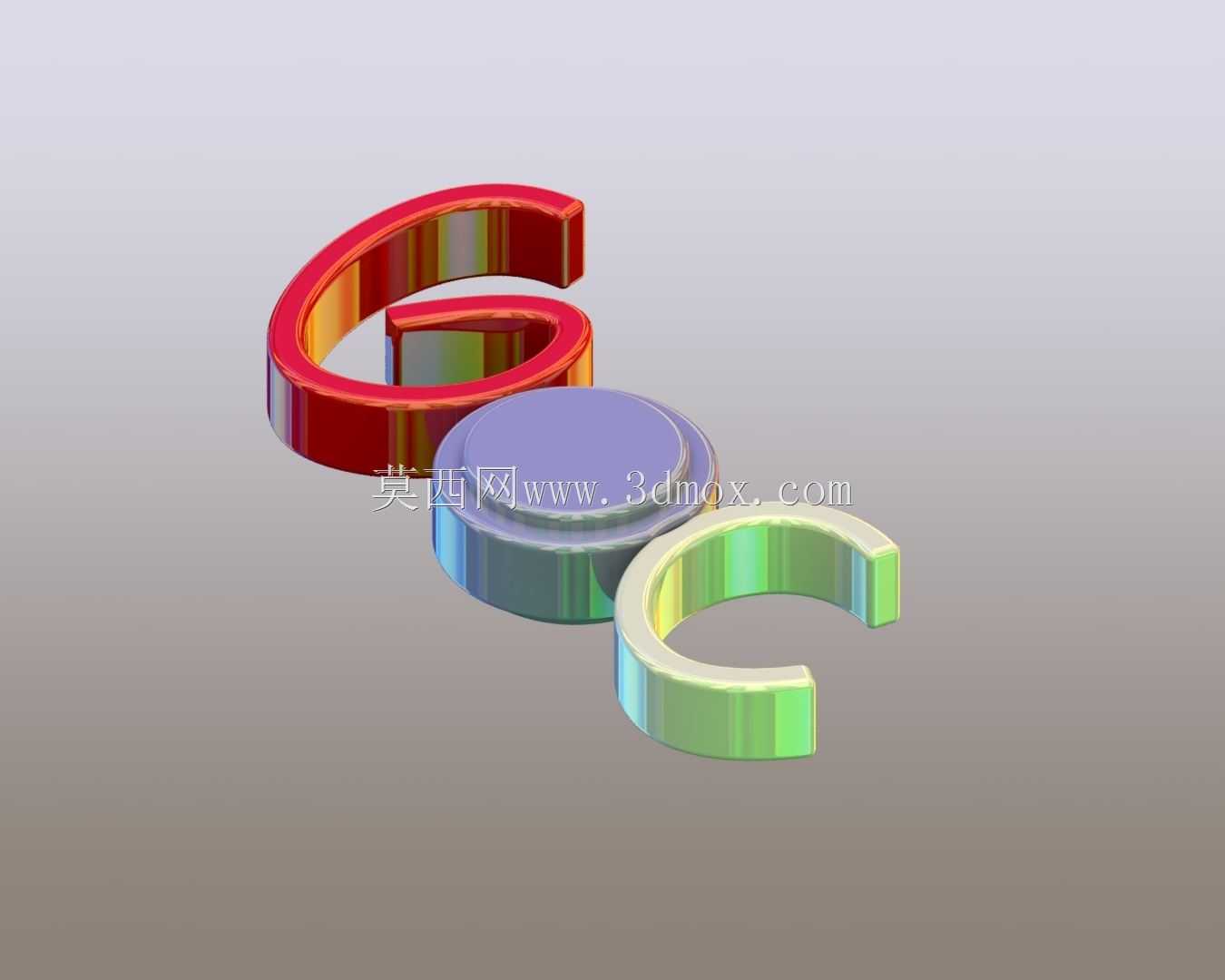

  • C型卡扣式旋转夹持对接机构

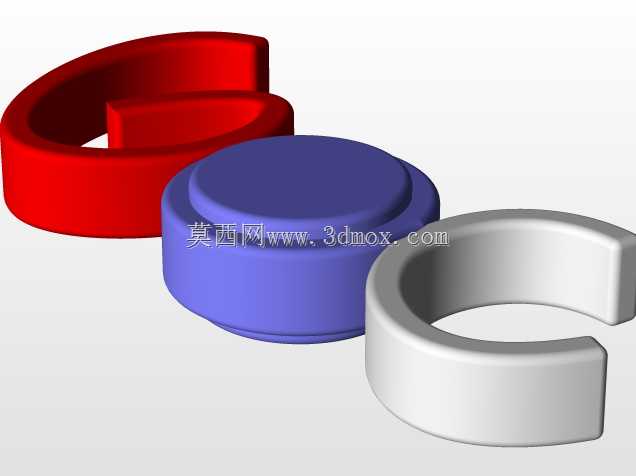

  • C型卡扣式旋转夹持对接机构

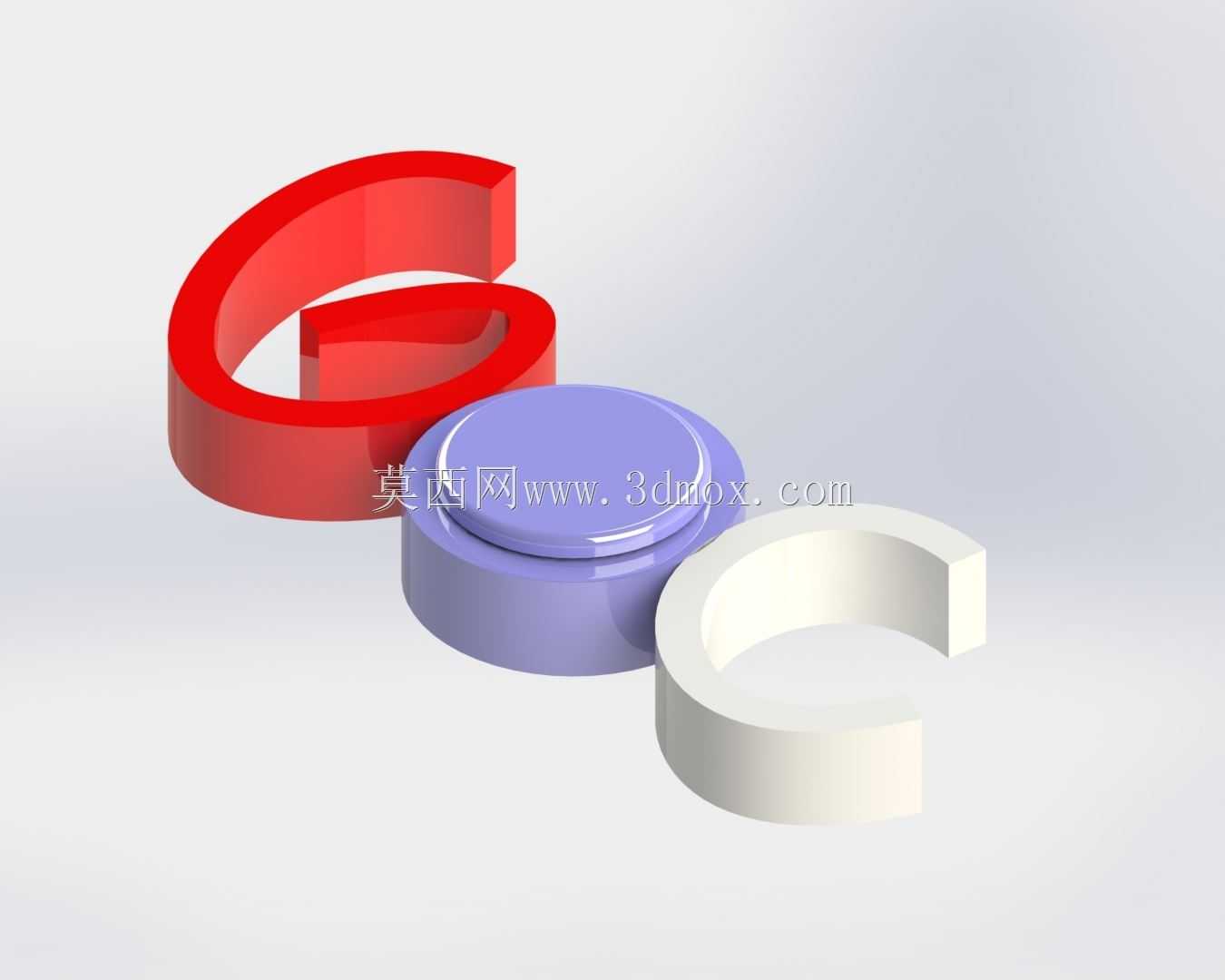

  • C型卡扣式旋转夹持对接机构

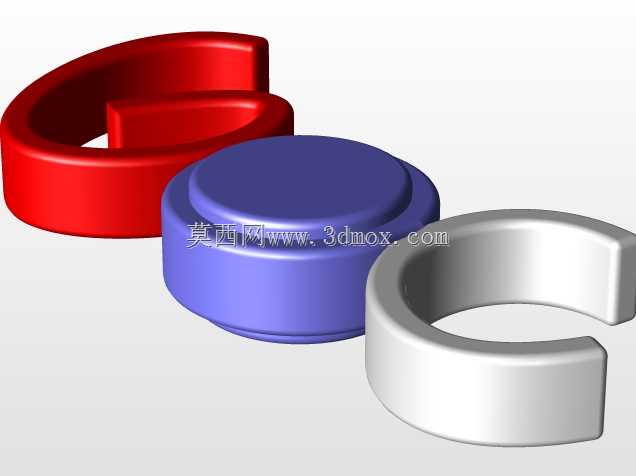

  • C型卡扣式旋转夹持对接机构

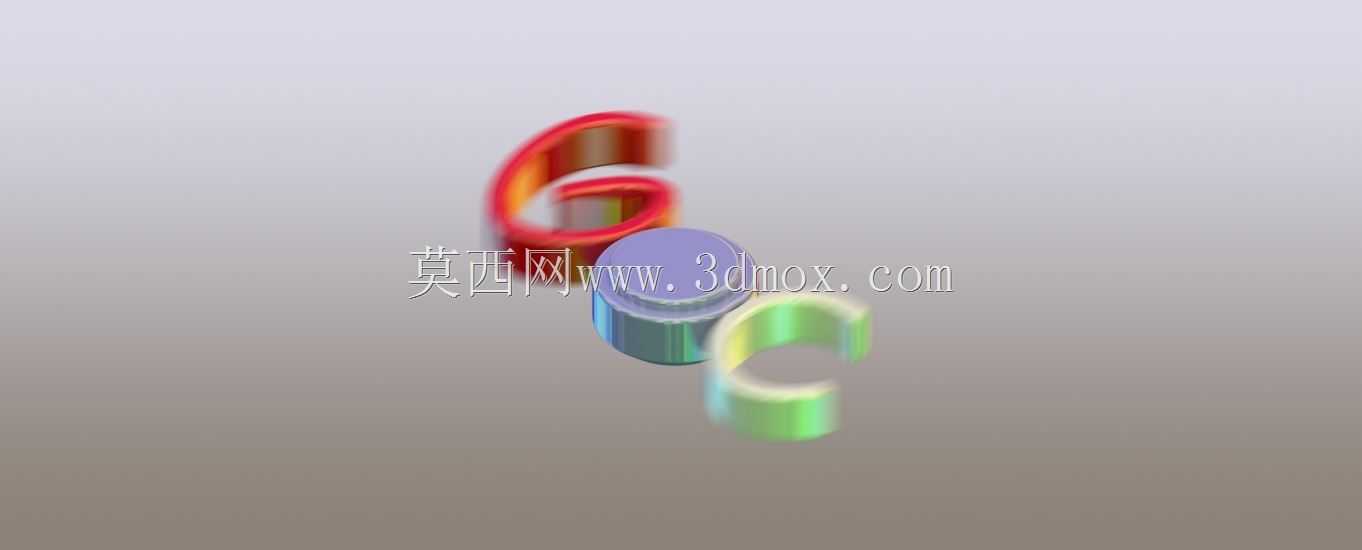

  • C型卡扣式旋转夹持对接机构

  该类旋转夹持构件多用于散料转运、工位快速对接的作业场景,在港口散货装卸、生产线工件转序、仓储料箱周转环节中,可配合升降机构完成对接件的快速卡合与旋转对位,替代传统螺栓紧固、销轴插拔的繁琐连接流程,大幅缩短工位切换的辅助作业时长。从实际作业需求出发,这类构件的核心功能是在不额外增加轴向锁紧行程的前提下,通过C型开口结构实现侧向快速卡入,再依托中部旋转基座完成对接后360度范围内的角度调整,适配不同角度的料口对接、管路转向或者工件姿态调整需求。设计阶段首先要考虑卡合构件的开口尺寸匹配性,两个C型卡爪的开口内径需要与对接端的轴颈尺寸保持合理间隙,间隙控制在0.2-0.5mm区间,既保证卡入过程无卡滞,

  又避免间隙过大导致旋转过程出现径向窜动;卡爪的截面厚度需要根据额定承载的径向载荷做强度校核,采用等截面圆弧过渡设计,避免开口根部出现应力集中,在反复卡合、旋转的交变载荷下产生疲劳断裂。中部的旋转基座采用双层台阶轴结构,下层大直径端面作为承载支撑面,与固定端的安装面贴合,上层小直径轴段与两个C型卡爪的安装孔配合,配合面的粗糙度需要控制在Ra1.6以下,保证旋转过程的顺滑度,同时在基座端面预留润滑脂注油通道,长期作业时可定期补充润滑,减少配合面的磨损。安装边界方面,旋转基座的底部安装孔采用圆周均布设计,可适配不同规格的安装法兰,安装时需要保证基座的轴线与对接件的轴线同轴度误差不超过0.1mm,否则旋转过程会出现卡滞、偏磨问题;

  两个C型卡爪对称布置在基座两侧,卡合状态下两个卡爪的开口方向保持一致,侧向推入对接轴颈后,卡爪的内圆弧面与轴颈完全贴合,此时旋转基座转动即可带动对接件同步旋转,不需要额外的轴向锁紧动作,依靠卡爪的C型结构自身的包裹力即可传递扭矩。实际应用中,这类构件可根据作业场景调整卡爪的开口角度,常规作业场景下开口角度设置为120度,既保证足够的包裹接触面积传递扭矩,又能让侧向卡入的行程最短;如果是大载荷作业场景,可将开口角度缩小至90度,增加卡爪与轴颈的接触弧长,提升扭矩传递能力,同时在卡爪开口处做15度的导入倒角,方便对接时快速找正卡入,不需要反复调整对位角度。旋转基座的高度尺寸需要根据安装空间的轴向余量调整,保证卡爪安装后,

  卡爪底面与固定安装面之间预留2-3mm的间隙,避免旋转过程中卡爪与安装面发生摩擦剐蹭;基座的外径尺寸需要大于两个卡爪的旋转外径,防止旋转过程中卡爪与周边的设备构件发生干涉。在生产线转序工位应用时,这类构件可配合气动升降滑台使用,滑台带动构件下行至对接位置后,侧向横移即可让卡爪卡入工件的对接轴,随后旋转基座根据下一工位的姿态需求转动对应角度,再由滑台带动工件转移至目标工位,整个对接、旋转、转移的流程可在2秒内完成,相比传统的人工锁紧销轴、调整角度的作业方式,效率提升6倍以上,同时避免人工操作时的对位误差、锁紧不到位导致的工件脱落风险。在散料抓斗的配套应用中,这类旋转构件安装在抓斗与起重吊具的连接位置,抓斗抓取散料后,可通过旋转构件调整抓斗的卸料角度,不需要整个起重臂回转,即可完成不同方位料斗的卸料作业,减少起重设备的动作幅度,提升装卸作业的灵活性。设计过程中还需要考虑构件的耐磨性能,卡爪的内圆弧面与旋转基座的配合面可做表面淬火处理,硬度达到HRC45-50,提升长期反复作业下的耐磨寿命,不需要频繁更换易损件;整体结构采用对称式设计,两个卡爪的重量差控制在5g以内,避免高速旋转时出现动不平衡问题,导致作业过程产生振动、噪音。
