框架式液压压边机整机结构三维设计

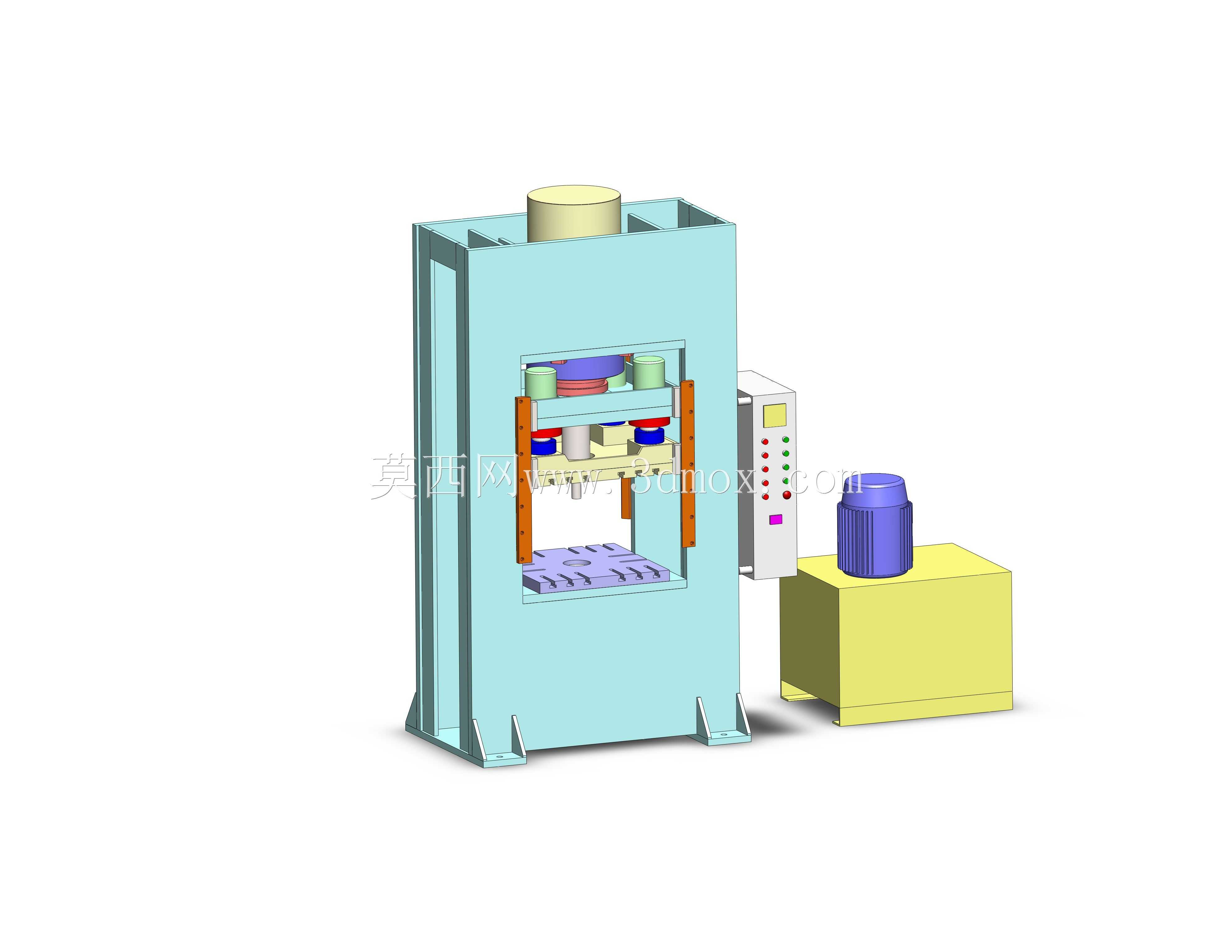

　　这套三维结构完整还原了框架式液压压边机的整机布局，在冲压、钣金加工车间里，这类设备常配套单动冲压主机使用，专门解决深拉伸、复杂曲面成型工序里的板材起皱问题——很多车间做汽车覆盖件、家电金属外壳、厨具深拉伸件时，单靠主机滑块的压料力往往存在压力分布不均、边缘进料速度不可控的问题，这台设备就能独立提供可调的边缘压持力，配合主机完成高精度成型作业。

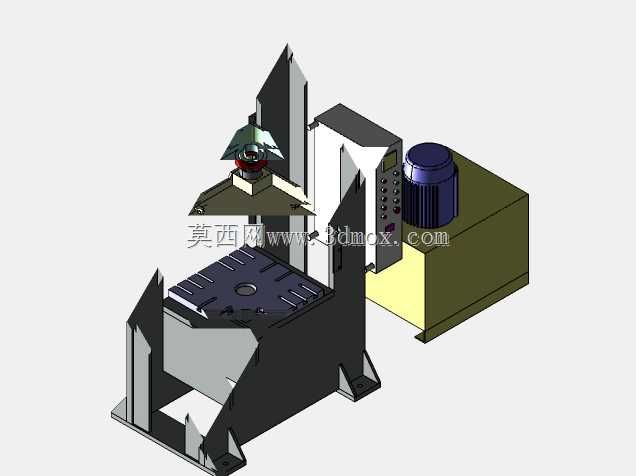

　　从结构设计逻辑来看，整机采用闭式焊接框架机身，相比开式C型结构，这种框架式布局的抗偏载能力更强，因为压边作业时板材各方向进料阻力存在差异，很容易对机身产生侧向力矩，闭式框架的左右立柱与上下横梁形成封闭受力环，作业时的形变量能控制在极小范围内，长期满负荷运行也不会出现开式结构常见的张口变形问题。机身顶部布置主压边油缸，油缸活塞杆端连接压边滑块，滑块与立柱之间采用可调式导轨导向，导轨间隙可以通过侧面的调节螺钉修正，长期磨损后无需更换大件就能恢复导向精度，适配车间长期连续作业的维护需求。

　　压边工位的工作台面预留了通用T型槽，不管是安装分体式压边圈，还是定制不同轮廓的成型模具，都可以通过T型螺栓快速装夹，不需要额外加工转接板，能大幅缩短换模调试的时间。和主机身分体布置的是独立液压站单元，液压站与主机之间通过高压胶管连接，这种分体设计一方面能把液压系统的振动、发热和主机加工工位隔离开，避免油温变化、油泵振动影响压边精度，另一方面也方便车间根据现场布局调整液压站的摆放位置，避开物料输送通道，优化车间动线。液压站上集成了油泵、控制阀组与风冷散热单元，压边力可以通过溢流阀无级调节，针对不同厚度、不同材质的板材——比如0.8mm的冷轧薄板、2mm的不锈钢板，都能匹配到合适的压持力，既不会因为压力过大导致板材拉裂，也不会因为压力不足出现边缘起皱的废品。

　　设备侧面布置的操作箱集成了压力调节旋钮、动作按钮与状态指示灯，操作位的高度符合车间站立操作的人机工程要求，操作人员不需要弯腰或者抬手就能完成参数调整与动作触发。从安装边界来看，主机身的底部设计了带安装孔的地脚支撑，安装时需要提前在车间地面浇筑对应厚度的混凝土地基，通过地脚螺栓把机身牢牢固定，避免压边作业时的冲击力导致设备移位；液压站的摆放位置需要和主机保持1.2-1.8m的间距，既方便管路连接，也预留足够的维护空间，方便后期更换滤芯、检修阀组。

　　建模过程中对所有运动部件的干涉情况做了完整校验：压边滑块下行到最低工作位置时，和工作台面的安全距离、导轨的有效行程、油缸的伸出余量都做了冗余设计，避免实际生产中出现活塞顶缸、滑块脱出导轨的问题；液压管路的走向也做了合理规划，避开滑块运动区域，防止作业过程中管路被运动部件刮蹭破损。这套模型完整还原了设备的所有结构细节，不管是用于新设备研发的结构验证，还是车间做设备布局规划、工装夹具适配设计，都能提供精准的三维数据参考，也能作为液压成型类设备设计的参考案例，帮助设计人员快速理清框架式液压设备的受力布局、部件匹配逻辑，减少前期方案设计的重复工作量。
