千吨级橡胶成型热压设备结构设计

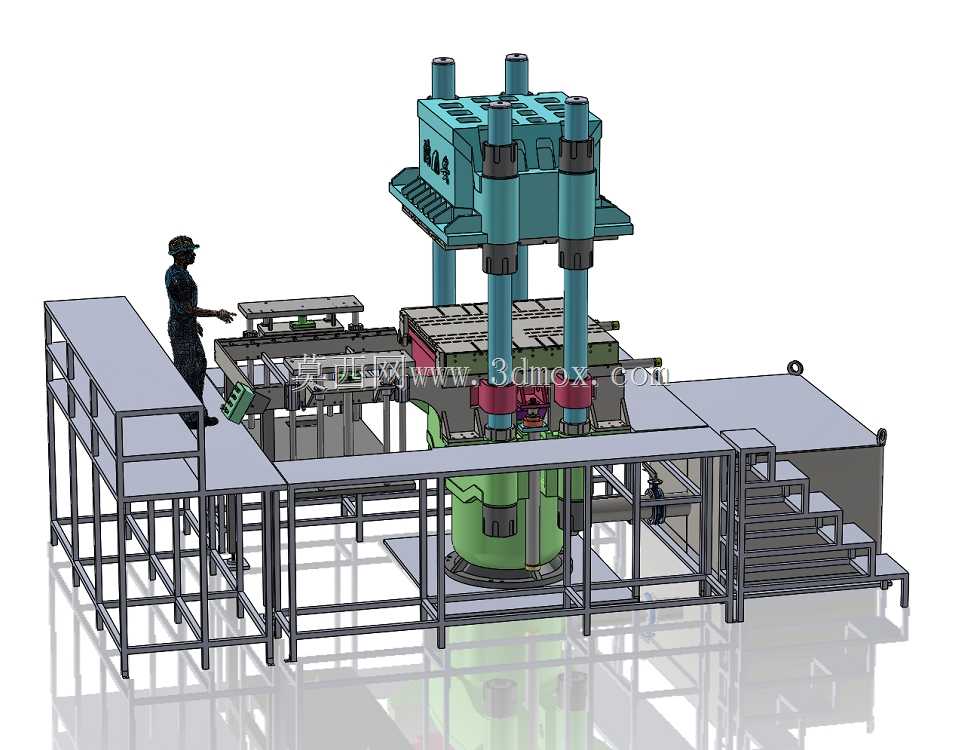

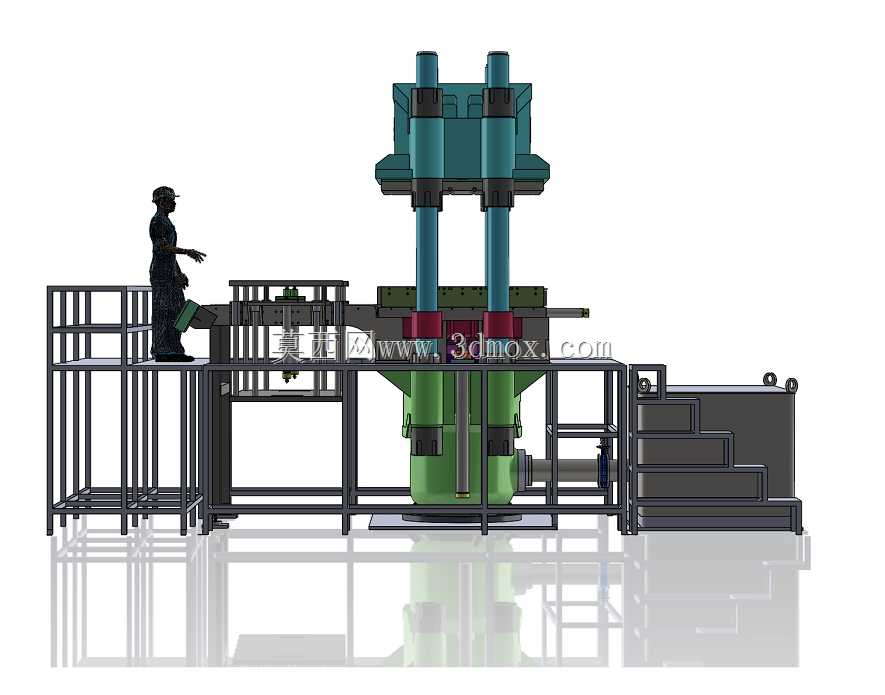

　　在橡胶制品生产车间的成型工段，这类大吨位热压设备是核心生产单元，主要承担橡胶制品的模压硫化成型工序，适配汽车减震垫、工业橡胶板、密封件等多种需要高温高压定型的橡胶制品生产，相比小吨位压机，其能满足大尺寸、厚壁橡胶制品的成型压力需求，避免制品内部硫化不充分、密度不均的质量缺陷。从设备整体布局来看，采用上置双主油缸的立式框架结构，这种结构设计能让压力输出更均衡，避免单油缸施压时的偏载问题，热板尺寸设定为1100mm×1100mm，可适配幅面在该尺寸范围内的多腔模具，单次成型可排布多件中小型制品，也可满足单块大尺寸橡胶板材的成型需求，有效提升单批次生产效率。设备配套的操作平台采用型钢焊接框架结构，平台高度匹配操作人员的作业站位，

　　周边设置安全防护护栏，操作人员可在平台上完成模具吊装对位、制品取放、余料清理等常规作业动作，平台一侧设置阶梯通道，方便人员上下，同时平台预留了模具吊装的避让空间，适配车间行吊的作业路径。设备的液压动力单元布置在主机侧方，采用集成式阀组设计，减少管路连接的压力损失，油路管路沿设备机架内侧排布，避免外部磕碰造成管路损坏，同时预留了检修操作空间，方便日常维护时对阀组、管路接头进行检查更换。热板部分内部设计有均匀排布的加热流道，可保证热板工作面的温度差控制在工艺允许范围内，避免因局部温度差异导致橡胶硫化程度不一致，影响制品的物理性能；热板的导向结构采用加长导柱配合导向套，在上下合模过程中保证热板的平行度，避免合模时出现偏磨、模具错位的问题，

　　导柱表面做硬化处理，提升长期往复运动的耐磨性能。设备的机架采用厚钢板焊接后去应力处理，避免长期承受大吨位载荷出现机架变形，主油缸的密封结构选用耐高温高压的密封件，适配橡胶成型时的高温工况，减少油缸泄漏的维护频次。从安装边界来看，设备主机占地需预留足够的操作与维护空间，主机周边需预留至少1.2米的操作通道，侧方液压站位置需预留检修空间，顶部需预留行吊作业的安全高度，设备基础需做承重处理，匹配设备满负荷工作时的总重量与动载荷冲击，避免长期运行出现基础沉降。在实际生产适配中，这类设备可根据制品工艺需求调整压力、温度、保压时间等参数，适配不同配方橡胶的硫化工艺要求，相比普通压机，

　　其大吨位的锁模力能避免橡胶硫化过程中因胶料流动膨胀导致的开模飞边过厚问题，减少后续飞边清理的工作量，提升制品的尺寸精度。设备的安全设计方面，在操作区域设置安全光栅，当人员误入作业区间时设备会自动停止合模动作，同时设置急停按钮分布在设备操作侧与液压站位置，方便紧急情况下快速停机，合模过程设置慢速合模阶段，避免快速合模对模具造成冲击，也能减少夹伤风险。从结构设计的合理性来看，双主油缸的布置让压力传递路径更短，机架受力更均匀，相比下置油缸的结构，上置油缸的布局能减少设备底部的安装复杂度，也方便液压管路的排布，热板的隔热层设置在热板与机架连接位置，减少热量向机架传递，避免机架长期受热出现变形，同时降低车间的热辐射，改善操作人员的作业环境。
