薄型带导杆气缸三维结构设计

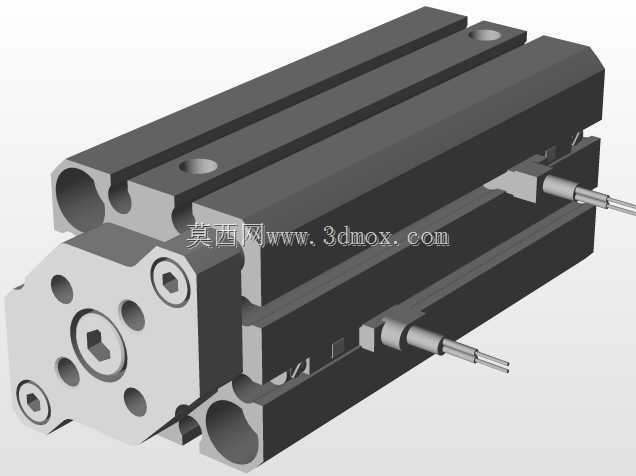

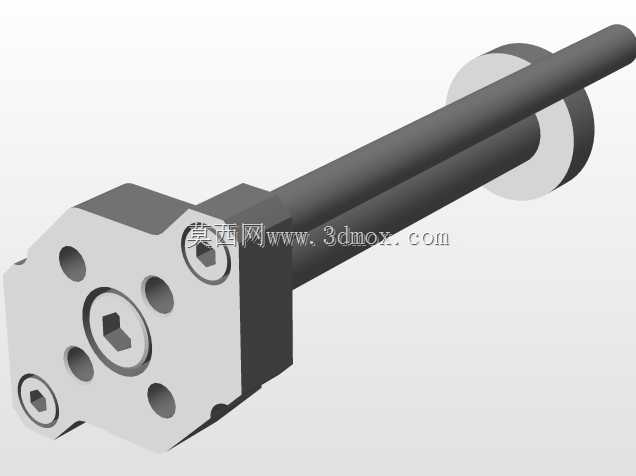

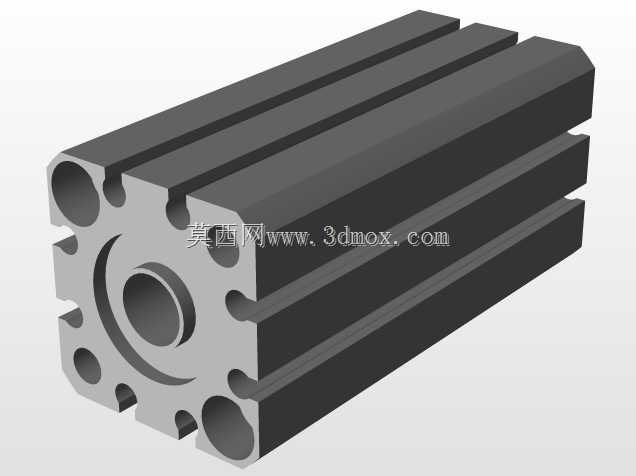

　　在自动化产线的气动执行环节，带导杆的薄型气缸一直是紧凑工位的首选执行元件，这类元件不需要额外搭配导向附件，缸体本身集成了导向结构，能直接承受一定的侧向负载，省去了设计人员额外配置导柱、导套的工作量，在3C电子装配、小型工件移栽、夹具压紧、工位挡停这类空间受限的场景里应用极广。这款CDQMB系列的带导杆气缸，缸径设定为20mm，行程50mm，整体采用方形截面的缸体结构，和传统圆形气缸相比，方形缸体的四个侧面都可以直接作为安装基准面，不需要额外制作安装抱箍，不管是直接锁固在安装板上，还是从侧面加装感应开关，都能获得更稳定的定位精度。从结构设计来看，这款气缸将活塞杆与导杆集成在同一端面上，三根导向杆呈圆周分布在活塞杆周围，导向杆与缸体内部的导向套采用间隙配合，配合精度控制在H7/g6的区间，既保证了活塞杆伸出、缩回过程中的抗扭转性能，也能在承受侧向力的时候避免活塞杆出现弯曲变形，相比普通的单活塞杆薄型气缸，它的抗侧向负载能力能提升60%以上，很多工位上工件压紧点不在气缸轴线上的时候，选这种带导杆的结构就不需要额外加导向机构，能大幅压缩工位的整体占用空间。设计的时候要特别注意安装边界的尺寸，这款气缸的缸体长度在完全缩回状态下，整体长度比同行程的标准气缸短近三分之一，缸体端面上的安装孔采用沉孔设计，从缸体尾部穿入内六角螺丝就能直接完成固定，不需要在安装板上预留螺母避让空间，安装孔的位置度公差控制在0.02mm以内，

　　保证多台气缸并排安装的时候不会出现孔位错位的问题。缸体侧面预留了感应开关的安装槽，不管是常开还是常闭型的磁性开关，都可以直接顺着槽体滑到任意位置，不需要额外制作开关安装支架，调整行程检测位置的时候只需要拧紧张紧螺丝就能完成固定，日常维护调整的效率很高。在实际设备选型应用中，这类导杆气缸最常见的误区是忽略它的允许侧向负载阈值，虽然自带导向结构，但如果侧向力超出设计阈值，还是会出现导向套异常磨损、活塞杆卡顿的问题，所以在设计工位的时候，要尽量让负载的作用点靠近气缸轴线方向，如果确实存在较大的偏心负载，就要适当选大一档缸径的型号，或者在外部增加辅助导向结构。另外这款气缸的进出气口分布在缸体的侧端面，采用内螺纹接口，

　　配管的时候可以根据现场的走线方向选择从左侧或者右侧接气，不需要额外更改缸体结构，气口的位置也做了沉台设计，气管接头拧入之后不会突出缸体表面，避免设备运行过程中接头和周边结构发生刮碰。从建模的细节来看，缸体外部的散热槽顺着缸体长度方向布置，既减轻了缸体的整体重量，也能在气缸高频往复动作的时候增加散热面积，降低长时间运行导致的密封圈老化速度。端面上的活塞杆密封采用双唇口结构，内层负责密封压缩空气，外层负责刮除活塞杆表面附着的灰尘、切屑，避免杂质进入缸体内部磨损密封圈和缸筒内壁，在有少量粉尘的加工工位上使用，也能保证足够的使用寿命。导向杆的表面做了硬质氧化处理，表面硬度达到HV400以上，和铜基导向套配合的时候，摩擦系数更低，

　　长时间往复运行也不会出现拉毛、卡顿的问题。很多设计新手在建模这类气缸的时候，容易忽略安装孔的沉孔深度、感应开关槽的尺寸公差，导致导出的工程图在实际加工安装的时候出现干涉，比如沉孔深度不够会导致螺丝头突出缸体表面，安装的时候缸体和安装板之间出现间隙，导致气缸运行的时候出现偏载；感应开关槽的宽度如果做小了，市面上常规的磁性开关就没法顺利装入，槽宽做大了又会导致开关固定不稳，运行的时候出现位置偏移。这款模型在建模的时候完全按照实际量产的尺寸参数构建，所有安装尺寸、配合尺寸都和实物一致，不管是用来做设备的整体布局装配，还是用来做机构的运动仿真，都能直接调用，不需要再反复核对样本参数调整尺寸，能大幅缩短结构设计阶段的建模时间。在做设备布局的时候，还要注意气缸伸出到最大行程时的整体长度，预留足够的安全距离，避免气缸伸出到位之后和周边的工装、工件发生碰撞，这款气缸的行程两端都带有橡胶缓冲垫，不需要额外配置液压缓冲器就能满足中低速运行的缓冲需求，如果是高速往复的工况，也可以在外部加装缓冲螺钉，进一步降低行程末端的冲击。
