高精准增量式旋转编码器结构设计

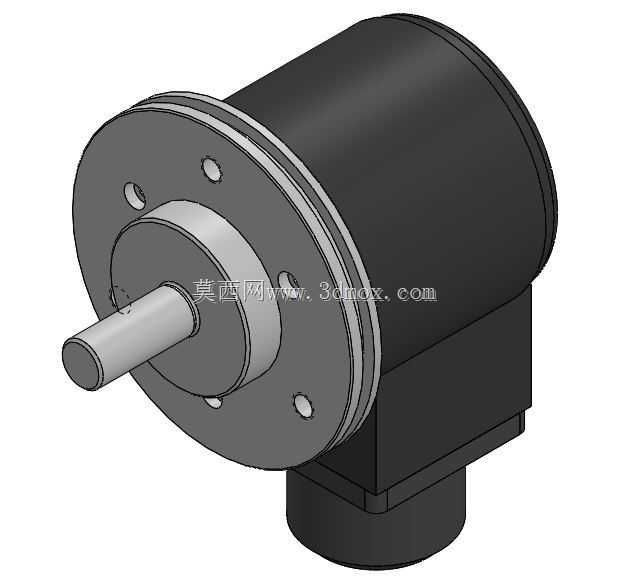

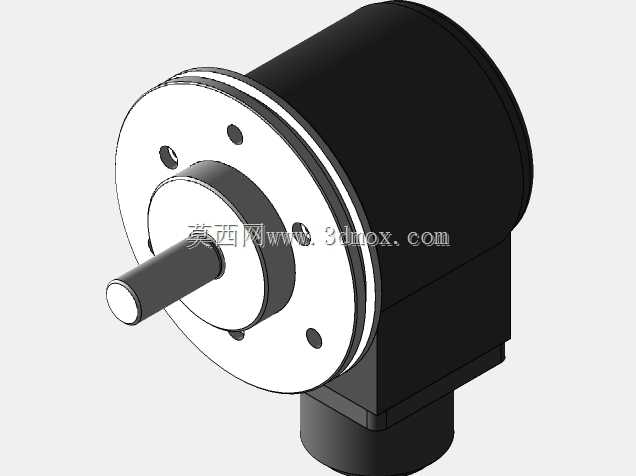

　　在自动化生产线的辊道输送工位、机床主轴转速反馈环节、伺服电机闭环控制回路里，旋转编码器都是不可或缺的位置反馈元件，这款增量式旋转编码器的结构设计，完全围绕工业现场的实际安装与使用需求展开。从安装边界来看，这款编码器采用标准法兰安装结构，法兰端面上均匀分布4个安装通孔，适配主流的设备安装面板开孔尺寸，伸出的实心轴径符合通用传动连接标准，可直接通过联轴器与被测转轴连接，也可配合柔性连接套抵消少量的轴系同轴度误差，避免安装过程中因强行对中给编码器轴承带来额外径向载荷，缩短器件使用寿命。

　　从功能特性上，这款增量型编码器可输出对应转轴旋转角度的脉冲信号，通过脉冲计数即可换算出转轴的实时转速、旋转角度、累计转数，完全能满足常规工业场景下的位置反馈需求，后端出线采用侧出式结构，相比轴向出线的款式，能有效缩减轴向安装占用空间，在安装空间局促的设备腔体内也能顺利布置，出线端做了密封过渡结构，可阻挡车间内的切削液飞溅、粉尘侵入器件内部，适配机加工、包装、物流分拣等多类工业现场的复杂工况。

　　设计过程中首先考虑的是器件的防护与耐用性，外壳采用硬质金属材质一体成型，表面做发黑防锈处理，既能抵御日常的磕碰剐蹭，也能形成一定的电磁屏蔽效果，减少车间内变频器、伺服驱动器等设备产生的电磁干扰对信号输出稳定性的影响。内部轴承选用深沟球轴承，可承受一定的径向与轴向载荷，适配转轴存在少量窜动的应用场景，避免轴承过早磨损导致的检测精度下降。法兰与主体壳体的配合面做了止口定位结构，安装时可快速保证编码器轴与被测轴的同轴度，降低现场安装的调试难度，法兰端面的安装孔位做了沉头设计，安装螺丝锁紧后不会突出法兰端面，避免与设备安装面板产生干涉。

　　在实际选型适配时，需要提前确认设备的安装空间预留尺寸，尤其是轴向的伸出长度，要保证联轴器安装后不会与编码器法兰端面产生摩擦，侧出的线缆要预留足够的弯曲半径，避免线缆根部反复弯折出现断线问题。这款编码器的结构完全兼容市面上同规格的主流编码器安装尺寸，在老旧设备的器件替换场景中，无需重新加工安装面板，也不用调整连接轴系的位置，可直接完成替换安装，大幅降低设备维护的改造成本与停机时间。不同于绝对值型编码器的多圈位置记忆功能，增量型编码器的结构更简单，抗干扰能力更强，在高速旋转的转速测量场景下响应速度更快，完全能满足大部分不需要断电位置保持的自动化设备反馈需求，比如包装机械的送膜辊转速同步、输送线的分拣工位位置触发、机床的主轴转速定向等场景，都能稳定发挥作用。

　　建模过程中对各个配合面的公差做了合理预留，法兰止口与壳体的配合采用过渡配合，既保证装配后的同轴度，也不会给装配作业带来过大难度，轴伸端的台阶尺寸做了明确限位，避免联轴器安装时过度推入顶到编码器内部的码盘结构，造成器件损坏。外壳的边角处都做了小圆角过渡处理，没有尖锐的棱角，既避免安装过程中划伤操作人员，也能减少应力集中，提升壳体的结构强度。整体结构没有冗余的设计部分，所有结构特征都服务于安装便捷性、使用可靠性、环境适应性这几个核心的工业应用需求，没有为了外观效果增加不必要的曲面结构，完全以工业场景的实用需求为核心设计导向。
