轻型汽车排气消声催化转化装置结构设计

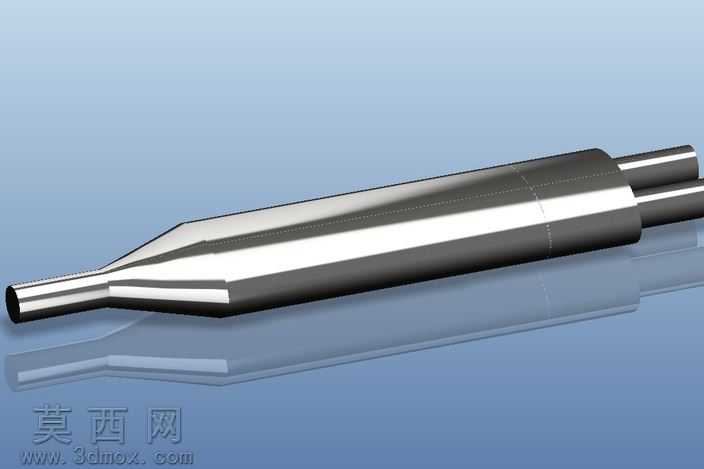

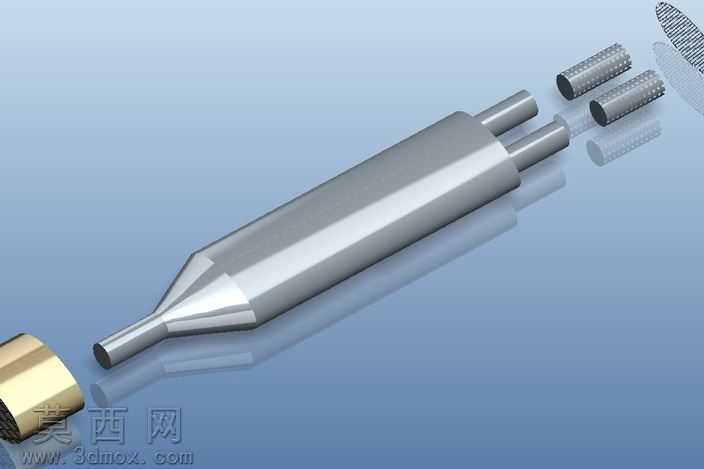

本作品为适配轻型汽车的排气消声催化一体化装置三维模型，建模阶段采用Pro/Engineer Wildfire5.0完成全参数化结构搭建，首先以排气流通路径为核心基准绘制中心轴线，依次完成扩张腔主体、渐缩式进气端、双出排气端的基础曲面构建，通过曲面加厚、实体修剪命令生成消声器主壳体，壳体壁厚按照乘用车排气系统通用设计规范设定，兼顾结构强度与轻量化需求。模型完整还原了装置的拆分结构，包含主消声筒体、端部封装卡套、内置催化载体衬套、两组多孔排气整流芯体，所有零部件均保留完整的装配约束关系，可直接用于干涉检查与结构验证。渲染阶段采用金属材质组进行效果呈现，主壳体赋予抛光不锈钢材质，调整反射粗糙度参数模拟真实排气部件的哑光金属质感，端部卡套采用黄铜材质参数，还原金属镀层的暖金色反光效果，内置多孔芯体采用铸铁材质参数，突出其粗糙多孔的表面特征；场景搭建采用浅蓝色渐变背景，添加柔和的环境反射光与定向主光源，通过光影过渡突出筒体的曲面弧度与零部件的装配层次，所有拆分部件均沿装配轴线方向排布，清晰展示各组件的配合位置与连接关系。设计思路上采用消声与催化功能集成的结构方案，将三元催化载体单元嵌入消声器扩张腔前段，使尾气进入消声腔前先通过催化芯体完成有害气体转化，同时利用催化芯体的多孔结构初步打散排气脉冲气流，提升后续扩张腔、共振腔的降噪效率，减少排气系统的整体占用空间；双出排气端的结构设计可平衡排气背压与气流流速，避免单出口结构带来的排气阻力过大问题，渐缩式进气端可引导尾气平稳进入装置内部，降低气流冲击壳体产生的再生噪声。模型所有结构细节均按照轻型汽车排气系统的实际设计逻辑搭建，各部件的配合间隙、安装定位结构均符合车用排气装置的装配要求，可用于汽车排气系统的结构教学、方案验证或改装设计参考。
