重型汽车用圆筒式消声器结构设计

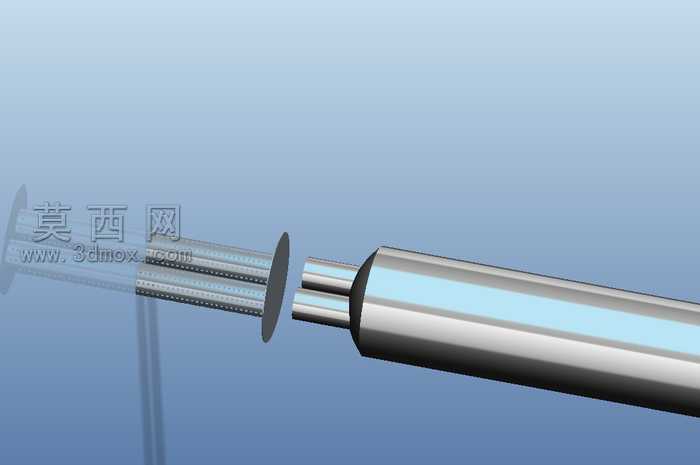

本模型为重型汽车配套的圆筒式消声器实体结构，建模过程围绕重型车辆排气系统的实际工况需求展开，首先基于排气流量、降噪目标值确定整体筒体的直径与长度参数，采用参数化建模方式先构建外部筒体的基础曲面，通过拉伸、抽壳命令形成等壁厚的筒体主体结构，保证筒体壁厚满足高温排气环境下的结构强度要求。建模过程中对进气端的双插管结构做了精准还原，两个进气插管按照重型车双排气支路的对接角度做了倾斜定位，插管与筒体端盖的衔接处做了圆角过渡处理，避免应力集中问题，同时还原了插管伸入筒体内部的深度尺寸，匹配抗性消声的结构原理。筒体内部的腔室分隔结构按照实体分析需求做了简化实体建模，省略了过于细碎的穿孔结构，保留了核心的腔室分隔板、导流结构的实体形态，保证模型可直接导入有限元分析软件做声学、结构力学仿真分析。材质设置上，筒体外部赋予哑光深灰金属材质，模拟实际消声器表面的耐高温防锈涂层质感，进气插管部分赋予稍浅的金属质感，区分不同部件的材质差异，端盖部分做了金属切边的高亮质感处理，还原金属构件加工后的边缘效果。渲染阶段采用柔和的侧上方打光方式，在蓝色渐变背景下突出消声器的圆柱形态与结构层次，通过阴影效果强化模型的立体感，清晰展现筒体与插管的衔接角度、整体比例关系。设计思路上优先考虑模型的分析实用性，整体采用实体建模而非片体拼接，所有结构衔接处都做了几何连续性处理，不存在破面、重叠面等问题，可直接用于结构强度校核、排气流场仿真、降噪性能模拟等分析场景，结构尺寸参考主流重型车消声器的通用规格，进气端双管的间距、管径都匹配常见重型柴油机的排气接口尺寸，出气端的单管结构也做了标准化的尺寸设计，可直接对接后续的排气系统装配设计，模型整体结构简洁规整，在保留核心功能结构的前提下做了合理的简化，既保证了结构还原度，又控制了模型的整体体量，适配各类仿真分析的网格划分需求。
