汽车用三角结构消声器三维建模作品

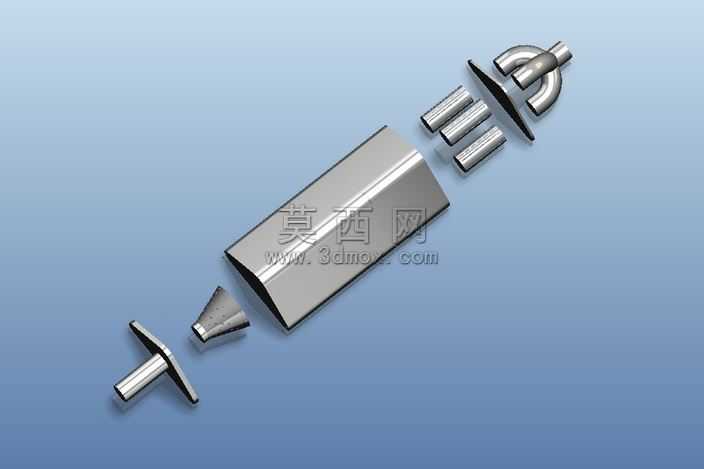

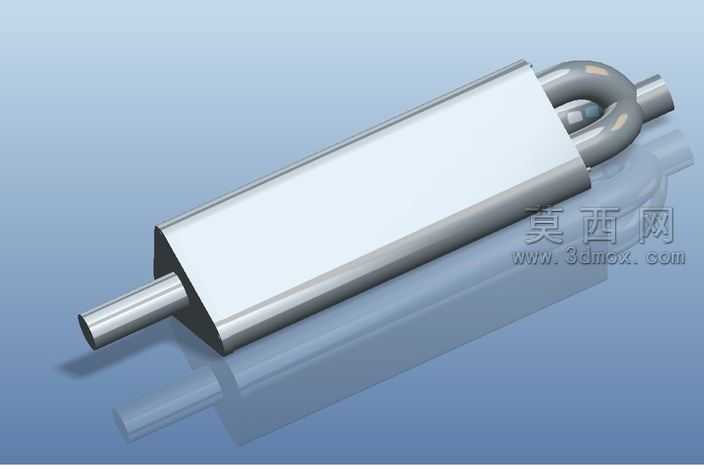

本作品为面向汽车排气系统应用的三角结构消声器三维建模成果，建模过程以工业级三维设计软件为核心载体，严格遵循汽车排气部件的工程设计逻辑开展全流程构建。建模初期先完成整体结构的参数化草绘，依据车用消声器的功能需求确定三角外形的轮廓尺寸，将消声腔体、进气连接端、排气导出端、内部导流消声组件的位置进行精准定位，所有草绘线条均添加完全约束，确保后续特征生成的参数关联性，避免建模过程中出现特征报错或尺寸错位问题。实体建模阶段采用多特征组合的构建方式，外部三角腔体通过拉伸凸台生成基础实体后，对边角位置做符合流体力学要求的圆角过渡处理，既降低排气气流经过时的风阻损耗，也避免尖锐边角带来的应力集中问题；进气端采用快插式连接结构建模，还原车用排气部件的标准接口形态，排气端的弯管结构通过扫描特征完成路径与截面的拟合，精准还原弯管的弧度与壁厚参数；内部的多组消声导流柱、阻性消声隔板则通过单独建模后装配约束的方式完成组合，清晰呈现消声器内部的气流走向与消声结构布局，所有零件的配合间隙均参照实际生产的装配公差进行设置，确保模型具备实际工程参考价值。材质与渲染环节针对不同部件的实际应用材质做区分设置，外部金属壳体赋予哑光不锈钢材质，调整金属粗糙度与反射参数还原车用排气部件的金属质感，内部消声组件根据功能不同分别赋予多孔吸声材质、镀锌金属材质，连接紧固件赋予标准碳钢材质；渲染阶段采用柔和的工业展示光源，添加适度的环境反射效果，通过爆炸视图的呈现方式将所有拆分零件沿装配轴线方向排布，清晰展示每个组件的形态与装配关系，让观看者可以直观理解该三角消声器的整体构造。设计思路上，该模型打破传统圆筒形消声器的外形局限，采用三角外形适配汽车底盘的特殊安装空间，在保证消声容积满足排气降噪要求的前提下，缩小特定方向的安装尺寸，提升部件在紧凑底盘布局中的适配性，建模过程中同步完成了实体的质量属性测算、结构干涉检查，确保模型不存在结构冲突，可直接用于后续的结构仿真、3D打印验证或者工程方案展示使用，完整还原了车用三角消声器从概念外形到详细结构的全设计流程。
