无三元催化器结构汽车消声器三维设计

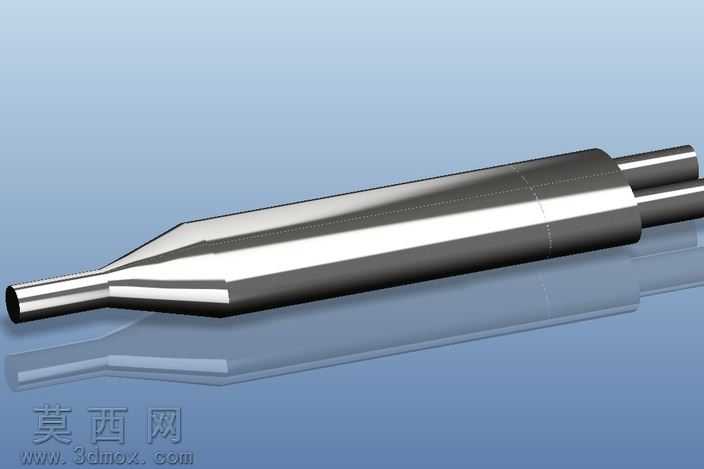

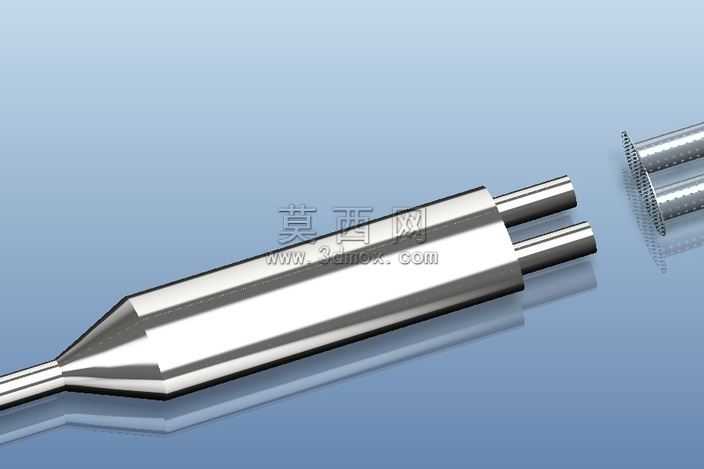

本模型为无三元催化器配置的汽车排气消声器三维建模作品，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先完成整体轮廓的草绘布局，再逐步拆分细化各段结构特征。模型整体为长筒式主体搭配两端变径管路结构，进气端采用锥形收缩过渡设计，可对进入消声腔体的废气起到加速导流作用，让气流能够按照预设路径进入分腔结构，减少气流直接冲击腔壁产生的紊流异振。建模过程中对消声器的外筒壁、两端插接管路、内部分腔隔板的壁厚均按照实际冲压焊接工艺要求设置统一参数，所有衔接位置均做了圆角过渡处理，避免应力集中的结构缺陷，同时还原了实际产品的焊接装配工艺特征。材质渲染阶段，外筒体与连接管路均赋予抛光金属材质，调整金属材质的反射率、粗糙度参数，模拟不锈钢排气部件的真实金属质感，背景采用浅蓝渐变纯色，搭配底部倒影效果，清晰呈现消声器的整体轮廓与结构比例，让各段管径变化、筒体与管路的衔接位置都能直观展示。结构设计上，该消声器省略了三元催化载体安装腔段，整体腔体划分为多个膨胀分腔，可通过气流在腔体内的折返、膨胀过程逐步降低排气压力，衰减排气过程产生的脉动噪声，两端的连接管路采用标准管径设计，可直接与车辆排气前段、尾段管路对接，适配无三元催化配置的专用排气系统需求。建模全程保持参数化特征关联，后续若需调整筒体长度、管径尺寸、分腔位置，仅需修改对应草绘与特征参数即可快速完成结构迭代，无需重新搭建整体模型，所有曲面均经过连续性检查，不存在破面、重叠面等几何错误，可直接用于后续的结构仿真、3D打印验证或者工程图纸导出工作。
