法兰克福阿森纳队脱壳器适配升级结构

　　在民用涂装作业、小型设备维护的实操场景里，不少手持脱壳、喷涂类工具原配的底漆存储管存在容量偏小、密封易失效的问题，作业过程中需要频繁补加底漆，不仅拖慢施工节奏，反复开盖加注还容易造成漆液洒漏、杂质混入，影响最终的施工质量。这套适配升级结构，正是针对法兰克福阿森纳队配套使用的脱壳器设备做的接口改装设计，核心是替换原设备上易脱落的底漆固定管，改用常规苏打水瓶作为漆液存储容器，从根源上解决原配储液结构的使用痛点。

　　从实际功能逻辑来看，这套适配结构承担着双重作用：一方面要实现脱壳器主体与苏打水瓶瓶口的可靠密封连接，保证漆液在负压输送、设备晃动的工况下不会出现溢漏，另一方面要兼容原有设备的管路通径，保证漆液输送的流量稳定，不会因为接口通径变化造成供液不足、管路憋气的问题。设计过程中首先对原设备的固定管接口做了逆向测绘，确认了接口的卡接尺寸、密封面角度以及管路内径参数，保证适配结构装上去之后，和原有设备的连接位完全贴合，不需要对脱壳器本体做任何破坏性改装，用户可以自行拆装还原，不会影响设备原有的保修与功能。

　　适配结构的外形采用阶梯轴式设计，上端是和脱壳器原固定管安装位匹配的卡接段，设置了和原结构一致的环形卡槽与密封胶圈安装位，安装时直接卡入原设备的固定座即可，和原装固定管的安装操作完全一致，不需要额外的专用工具。下端是标准苏打水瓶瓶口的螺纹连接段，螺纹参数匹配市面上主流规格的苏打水瓶瓶口，拧紧之后可以依靠瓶口自身的密封面与适配结构端面的密封胶圈实现静密封，即使瓶内漆液加注到额定容量，倒置、晃动设备的状态下也不会出现渗漏。适配结构的中间段做了过渡圆弧处理，避免通径突变造成的漆液流动阻力增大，内壁做了光滑抛光处理，减少漆液挂壁残留，降低后续清洁的难度。

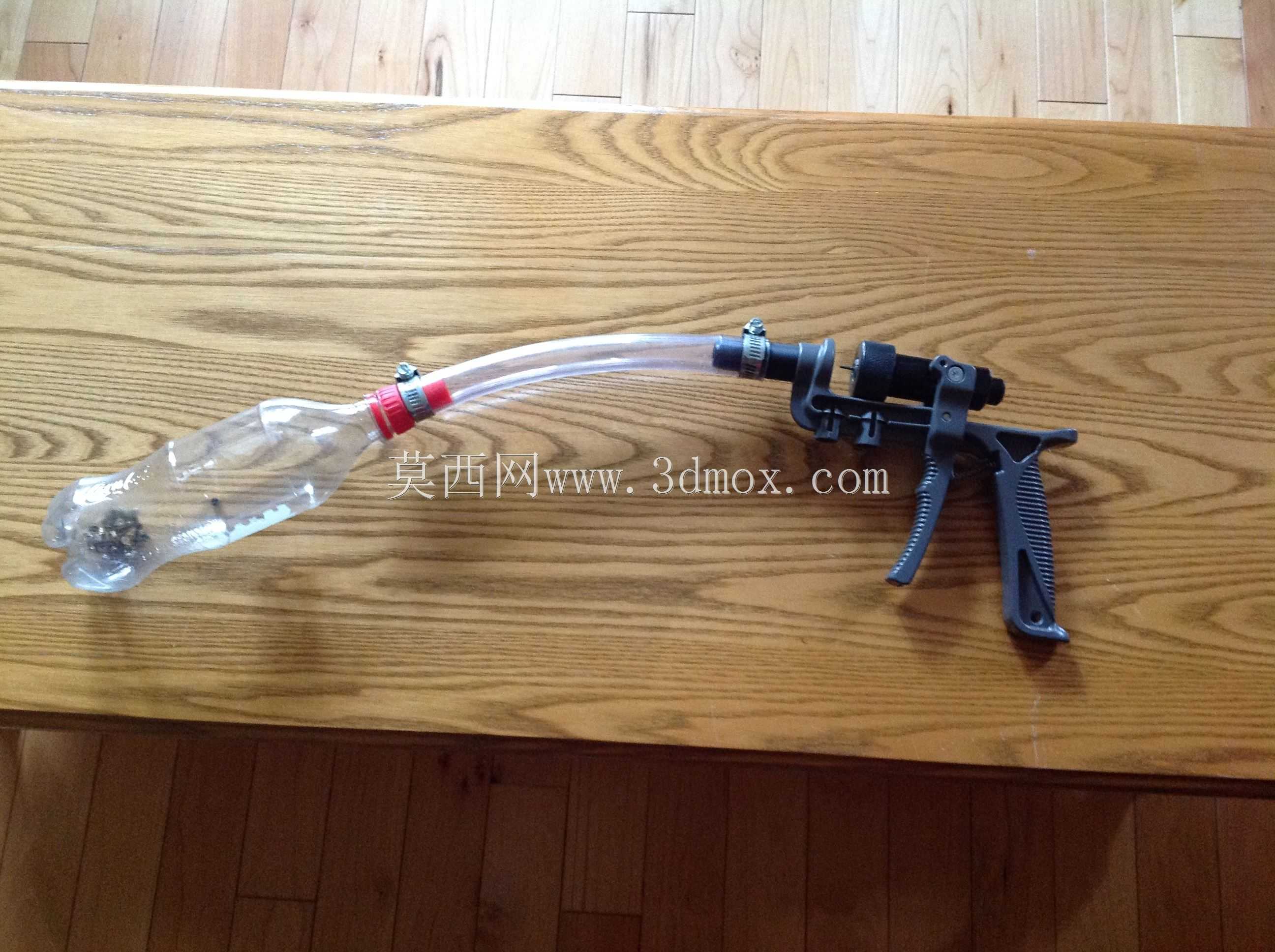

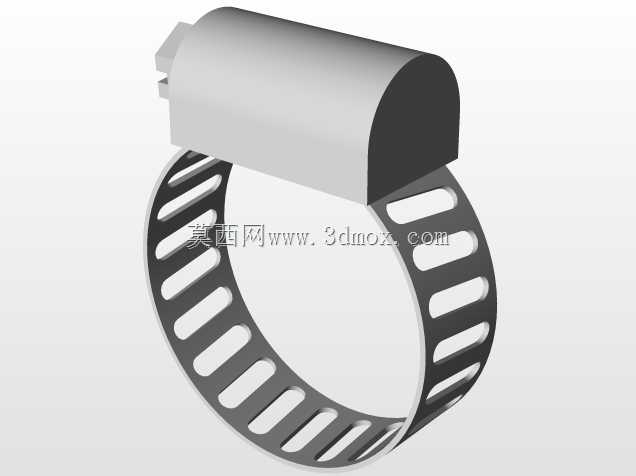

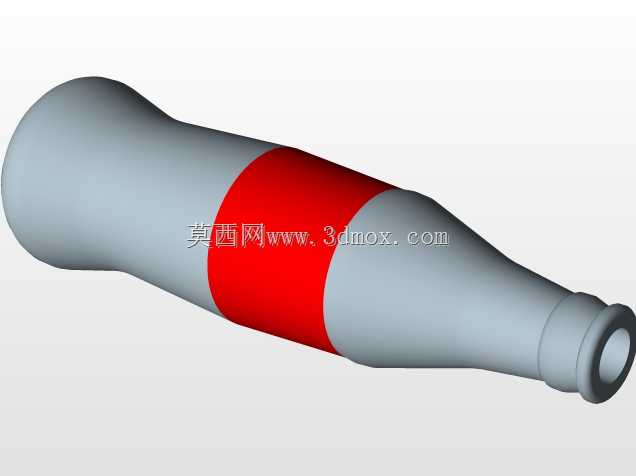

　　安装边界方面，这套适配结构的整体轴向长度控制在合理范围，装上苏打水瓶之后，整体设备的重心偏移量控制在手持作业可接受的范围内，不会因为储液瓶容量增大造成设备头重脚轻、手持疲劳的问题。径向尺寸和原固定管保持一致，不会和设备上的其他操作部件、调节结构产生干涉，设备原有的扳机调节、喷嘴角度调整等功能都可以正常操作。除了3D打印制作的两个适配接头之外，整套改装只需要搭配常规的苏打水瓶、配套瓶盖、食品级塑料输送管以及标准软管卡箍即可完成组装，所有配件都是市面上容易采购的标准件，不需要定制特殊规格的辅材，普通用户按照装配说明就可以完成改装。

　　实际使用过程中，替换后的苏打水瓶储液容量比原配固定管提升数倍，单次加注漆液可以支持更长时间的连续作业，减少中途加注的频次。苏打水瓶本身的瓶口密封性能可靠，拧紧之后即使设备在倾斜、倒置的作业姿态下，也不会出现漆液溢出的问题，避免了漆液污染作业面、弄脏操作人员衣物的情况。同时苏打水瓶属于通用耗材，使用过程中如果出现瓶身脏污、磨损，可以直接更换新的瓶子，不需要专门清洁储液容器，降低了日常维护的成本。适配结构本身采用耐溶剂的工程塑料制作，和常用的底漆、除雾溶剂都有良好的相容性，长期接触不会出现溶胀、开裂的问题，使用寿命可以满足长期高频作业的需求。

　　从结构设计的细节来看，适配结构上的软管连接位做了环形倒刺设计，配合软管卡箍锁紧之后，可以承受管路内的工作负压，不会出现软管脱落、漏气的问题，保证供液的稳定性。密封胶圈的安装槽尺寸经过反复校核，胶圈压缩量控制在合理范围，既可以保证足够的密封比压，又不会因为压缩量过大造成胶圈过早老化失效。整个适配结构没有复杂的异形结构，不管是采用FDM还是光固化3D打印工艺都可以顺利制作，打印过程中不需要添加支撑结构，打印完成后只需要简单去除毛边就可以直接装配使用，降低了自制加工的门槛。
