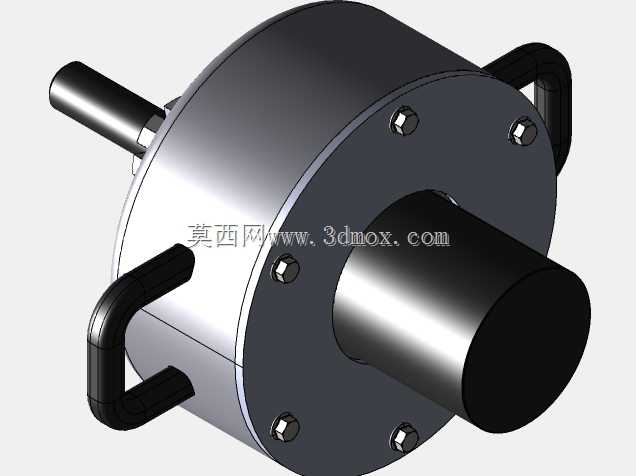

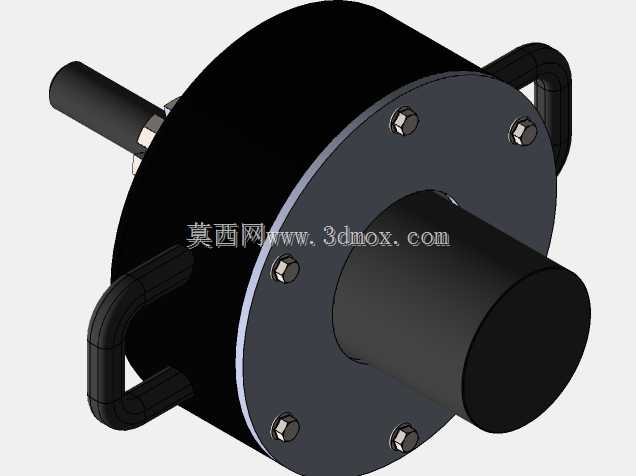

轮端轮毂装配结构三维设计

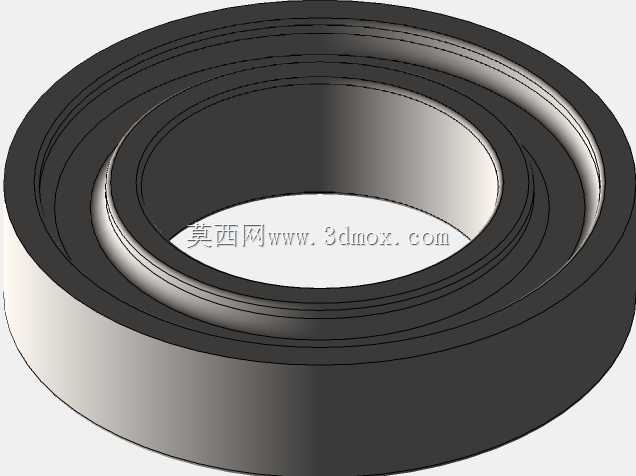

　　轮端轮毂作为行走类设备轮系的核心承载部件，在各类轮式行走装备、输送线从动轮组、小型移动作业平台中都承担着连接旋转轴与轮体、传递径向载荷与部分轴向载荷的作用，其结构设计的合理性直接影响轮组的运转稳定性、载荷承载能力以及后期维护的便捷性。这套轮毂装配结构在设计时，首先从实际安装边界出发，将轮毂主体的安装止口尺寸与配套轴承的外圈过盈配合公差控制在合理区间，避免过盈量过大导致轴承内圈涨紧引发运转卡滞，同时也防止过盈量不足出现轴承外圈跑圈的异常磨损问题。轮毂的法兰端面设计了均匀分布的连接孔位，孔位的位置度公差严格按照装配要求设定，既可以适配螺栓连接的轮辐安装需求，也能兼容卡接式轮盖的固定结构，适配不同场景下的轮体连接需求。从功能特性来看，

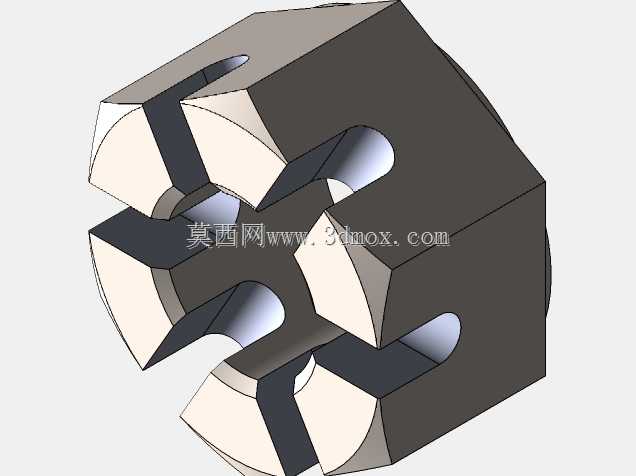

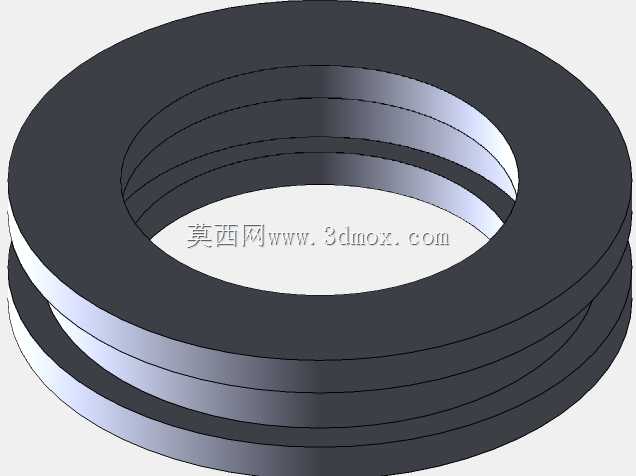

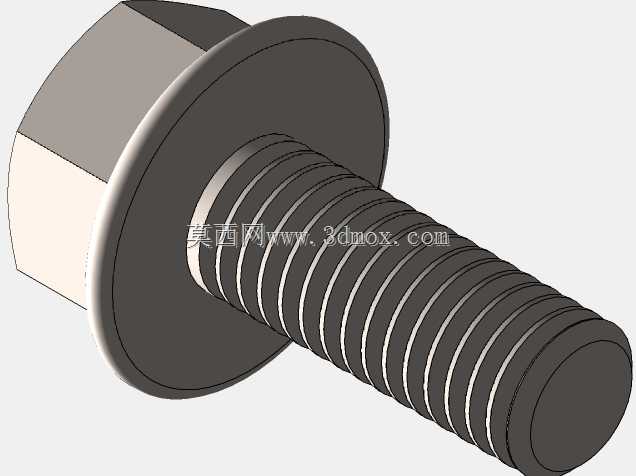

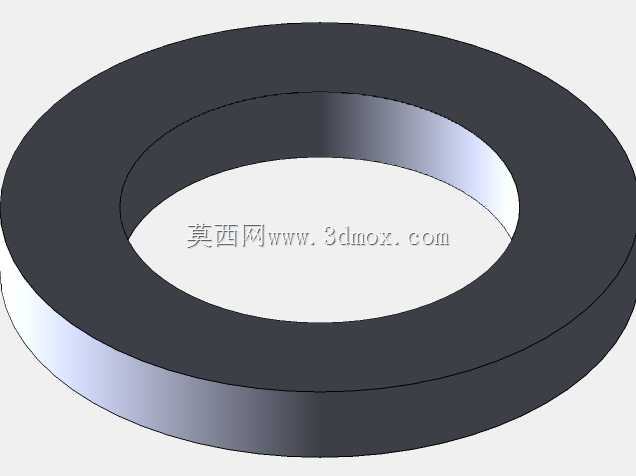

　　这套轮毂结构集成了轴承安装位、密封件卡槽、轴端锁紧定位面三个核心功能区域，密封卡槽的尺寸设计适配标准接触式橡胶密封圈，能够在户外多尘、潮湿的使用场景下阻挡外界泥沙、水汽进入轴承滚道，延长轴承的维护周期；轴端定位面与锁紧螺母的配合台阶做了退刀槽处理，既保证机加工时的工艺可行性，也能让锁紧螺母完全贴合定位端面，避免轴端窜动。在结构设计思路上，没有采用一体化铸造成型的封闭轮毂结构，而是做了分体式装配设计，将轮毂主体、轴承衬套、端盖、连接紧固件拆分为独立可替换的零件，当某一部分出现磨损或损坏时，不需要更换整个轮毂总成，仅需替换对应故障零件即可，大幅降低后期运维的备件成本。轮毂主体的壁厚设计做了等强度优化，

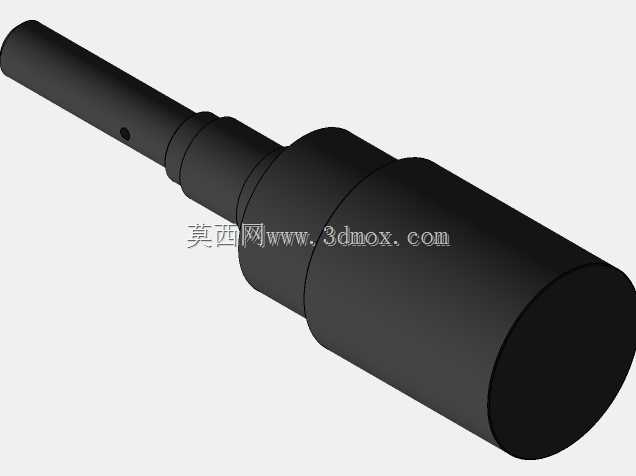

　　在承载应力集中的轴承安装位区域适当增加壁厚，在非承载的法兰外缘区域做了轻量化的减薄处理，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低零件自身重量，减少轮系旋转时的转动惯量，提升启停阶段的响应效率。安装边界方面，这套轮毂的中心轴孔适配常规直径的旋转主轴，轴向安装尺寸预留了足够的密封件安装空间与锁紧螺母的操作空间，不需要对配套的安装轴做额外的特殊加工，能够直接替换现有同规格的常规轮毂结构，适配性较强。从实际应用场景来看，这类轮毂结构既可以用于小型非道路移动设备的行走轮端，也可以用于自动化输送线的从动滚轮组，还能适配部分小型游乐设施的轮系结构，不同场景下仅需调整法兰面的连接孔位分布与表面处理工艺即可，不需要对核心的轴承安装、

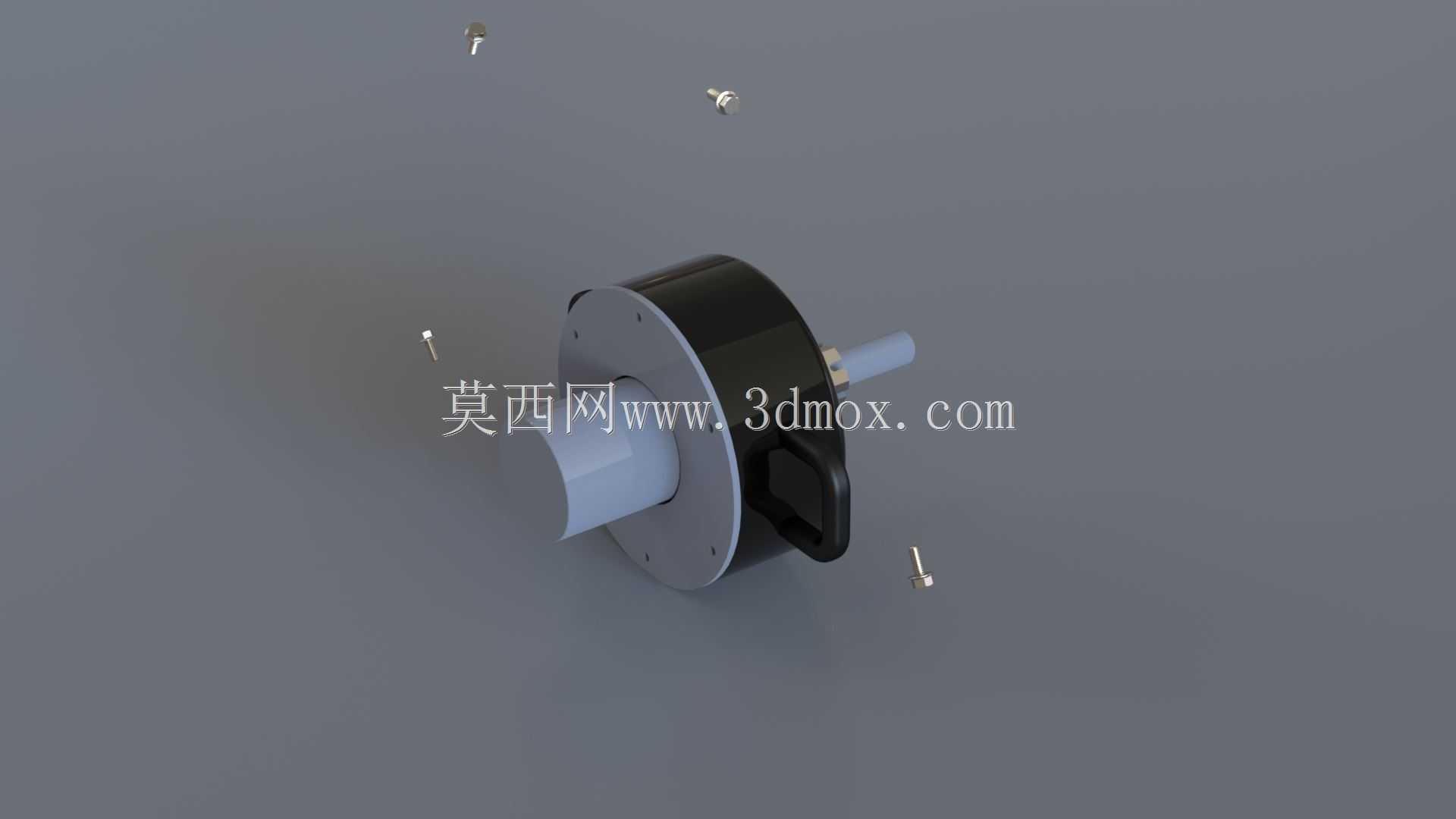

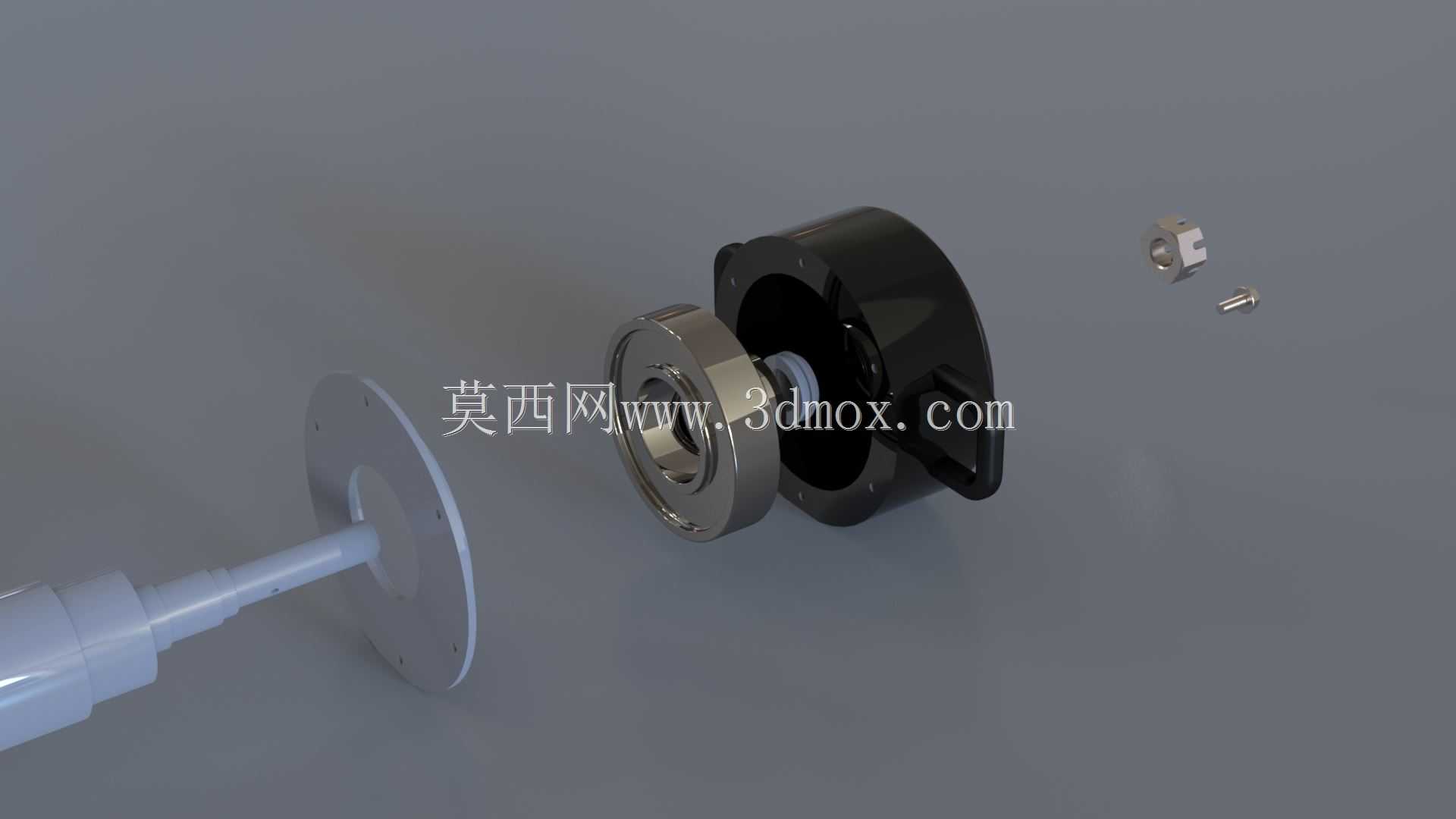

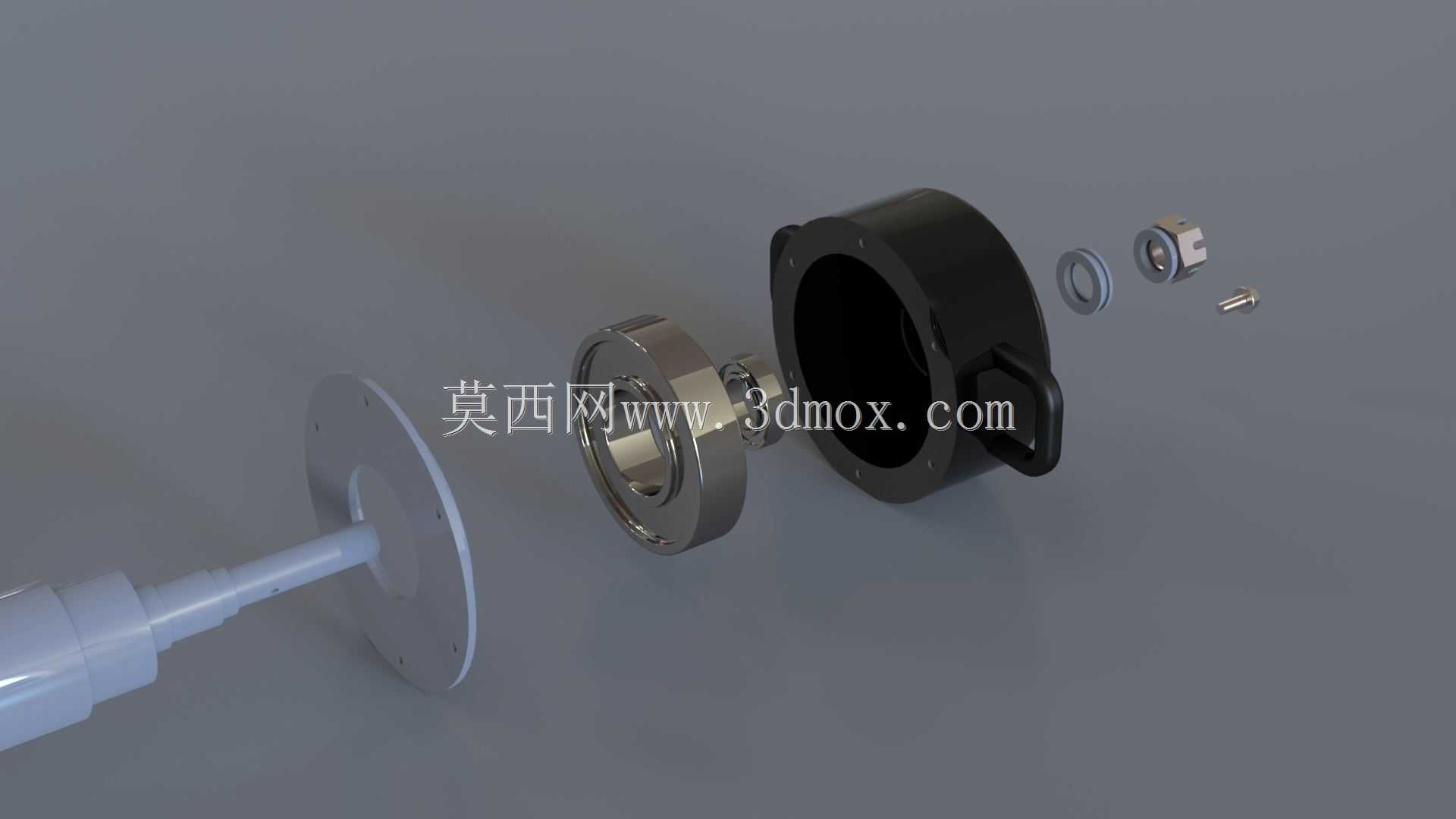

　　轴连接结构做大幅修改，具备较好的结构通用性。在装配逻辑上，整套结构遵循从内到外的装配顺序，先将轴承压入轮毂主体的轴承位，再装入密封件，随后整体穿入配套主轴，最后安装轴端锁紧件与外侧端盖，整个装配过程不需要特殊的专用工装，常规的压装工具与扳手即可完成装配作业，对现场装配人员的技能要求较低，适合批量装配的生产场景。轮毂的外形轮廓做了圆角过渡处理，避免尖锐棱角在装配或维护过程中造成人员划伤，同时也减少应力集中点，提升零件的抗疲劳强度，在长期承受交变载荷的使用场景下，能够降低应力集中引发的开裂风险。
