3英寸对接焊缝闸阀三维结构设计

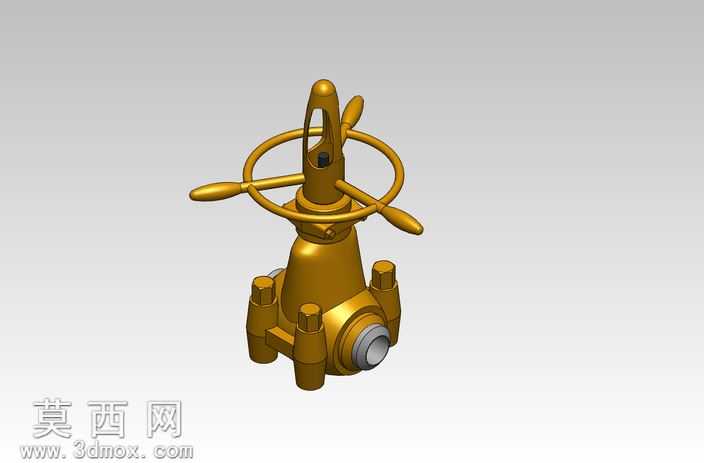

本作品为3英寸对接焊缝闸阀的三维参数化设计模型，建模过程严格遵循工业闸阀的实际生产制造规范，以SolidWorks为核心建模工具，采用自顶向下的设计思路完成整体结构搭建。建模初期先梳理闸阀的核心功能逻辑：该类闸阀主要应用于高压油气输送、工业流体管路系统，依靠闸板的升降实现管路通断控制，因此建模优先确定阀体通径、额定压力对应的壁厚参数，再依次拆分阀体、闸板、阀杆、手轮驱动机构、密封组件、侧部紧固螺栓等独立零部件。材质渲染阶段，针对阀体采用锻造黄铜的材质表现，调整金属粗糙度、反射光泽度参数还原铸锻铜件的哑光金属质感，手轮部分做同色系金属材质区分，密封端面添加银灰色金属密封面材质，螺栓等紧固件做深色调金属质感处理，整体渲染效果贴合工业阀门的真实外观质感。结构设计上，阀体采用对称式三通对接结构，两端为焊接连接端口，适配现场管路的对焊安装需求；顶部驱动机构设置轮辐式手轮，搭配三瓣式加长操作手柄，可在高压工况下降低操作力矩，手轮与阀杆之间设置限位导向结构，保证闸板升降过程的同轴度，避免卡滞；阀体侧部对称布置紧固螺栓结构，用于阀盖与阀体的压紧密封，阀杆穿出位置设置多级密封结构预留位，可适配不同压力等级的密封填料装配。建模过程中对所有配合面做公差适配处理，运动部件添加同轴、行程限位配合，可实现手轮旋转带动阀杆升降的运动仿真，直观展示闸阀的启闭动作逻辑，所有特征均采用参数化建模方式，关键尺寸关联全局参数，可根据实际工程需求快速调整通径、压力等级对应的结构尺寸，适配不同工况的管路设计使用需求。
