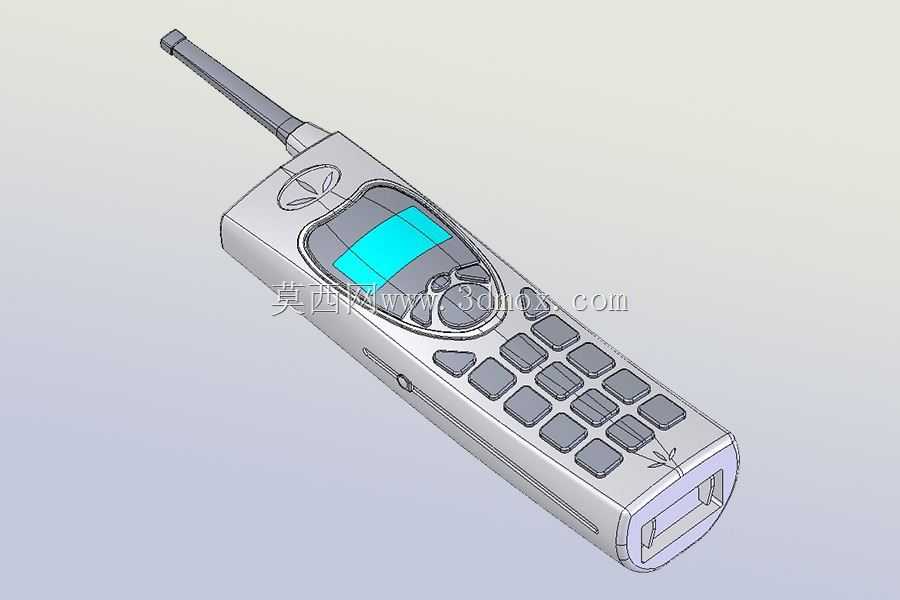

复古直板外置天线手持移动电话结构设计

　　按键凸起高度1.2mm，按键之间预留0.5mm的间隙，避免单手盲操作时出现相邻按键误触的问题，每个按键的触发行程设置为0.6mm，触发反馈清晰，长时间拨号操作也不会产生明显的手指疲劳。机身侧面设置了推拉式的电源开关与音量调节拨块，拨块表面做了防滑的细纹处理，用户在手持通话过程中无需目视就可以靠手指触感完成音量调节或者开关机操作，侧面的接口位置做了内凹的台阶设计，后期配套的防尘胶塞可以完全嵌入台阶内，不会因为日常揣放口袋被布料剐蹭脱落。机身底部预留了充电与外接耳机的共用接口，接口周边的壳体做了加厚的加强筋处理，因为日常插拔充电插头的时候这个位置受力最大，加厚的筋位可以避免多次插拔后出现壳体开裂的问题，电池仓集成在机身背部，这款手持移动通讯终端的结构设计，完全贴合早期民用移动通讯设备的实际使用需求，在手持便携性与结构可靠性之间做了充分的平衡。整机采用长条形直板布局，外置伸缩天线布置在机身顶部偏左位置，天线收纳状态下完全嵌入机身顶部的天线槽内，不会额外增加机身收纳尺寸，拉出后可有效提升射频信号的接收增益，适配当时模拟通讯网络的信号传输特性，在楼宇密集区域或者信号覆盖边缘区域，能够有效降低通话断连的概率。机身正面的布局完全遵循单手操作的人机工程逻辑，上方的单色液晶显示屏做了内凹式的防护设计，屏幕周边的壳体高出屏幕表面0.8mm左右，即使设备正面朝下放置在硬质工作台面，也不会直接刮擦屏幕表面，屏幕下方的功能按键与数字按键采用统一的方形圆角造型，

　　仓盖采用卡扣式固定，不需要额外的螺丝固定，更换电池的时候只需要推动仓盖卡扣就可以快速开启，仓盖内侧设置了一圈0.3mm的凸筋，装配后可以压紧电池周边的密封泡棉，阻挡日常使用中口袋里的灰尘、毛絮进入机身内部，避免灰尘堆积在电路板触点位置造成接触不良。从结构设计的逻辑来看，这款设备的壳体壁厚统一设置为1.8mm，既能够满足日常跌落的结构强度要求，不会因为壁厚过薄导致壳体受冲击碎裂，也不会因为壁厚过大造成整机重量超标，长时间单手握持产生酸胀感。机身内部的电路板固定柱采用一体化的壳体注塑结构，每个固定柱的根部都做了R0.5的圆角过渡，避免螺丝锁紧的时候固定柱根部出现应力开裂，电路板与壳体之间预留了0.2mm的间隙，用来粘贴导电泡棉，

　　既可以起到缓冲减震的作用，也能够屏蔽电路板工作时产生的电磁干扰，避免射频信号出现杂波影响通话质量。天线的伸缩结构采用金属滑轨与塑料导向块配合的设计，导向块采用耐磨的POM材质，长期抽拉天线也不会出现过度磨损导致天线松动歪斜的问题，天线根部与射频电路板的连接采用弹片接触式设计，不需要焊接固定，后期维修更换天线的时候只需要拆开壳体就可以直接取下天线组件，不需要动烙铁拆焊，大幅降低售后维修的操作难度。从实际应用场景来看，这类设备主要面向户外移动作业、日常商务移动通讯的使用场景，整机的边角都做了R3的圆角过渡，没有尖锐的棱角，即使长时间手持贴脸通话也不会硌到面部，机身的宽度设置为48mm，厚度22mm，长度165mm（天线收纳状态），

　　这个尺寸刚好适配成年男性的手掌握持尺寸，单手握持的时候拇指可以覆盖到所有的数字按键区域，不需要调整手的位置就可以完成全部拨号操作。机身表面的处理采用细晒纹的哑光质感，不容易残留指纹和手汗，日常使用中即使手上有少量的汗液或者油污，也不会出现打滑脱手的问题。按键下方的硅胶导电胶垫采用一体化的设计，每个按键位置的导电胶触点都做了加厚处理，按动的时候触感均匀，不会出现个别按键偏软或者偏硬的问题，导电胶的寿命可以满足十万次以上的按动需求，完全覆盖设备的全生命周期使用要求。屏幕的背光采用侧置LED导光板设计，光线均匀柔和，在夜间或者光线昏暗的环境下也可以清晰看清屏幕上的信号指示、电量指示与拨号数字，不会出现局部过亮或者暗区的问题。机身内部的电池仓尺寸适配当时通用的镍氢充电电池组，仓内设置了正负极的防呆结构，电池装反的情况下无法完全放入仓内，避免用户装反电池烧坏电路板。整机的装配逻辑采用前后壳卡扣加底部两颗螺丝的固定方式，卡扣均匀分布在壳体的四周边缘，装配后前后壳的贴合缝隙控制在0.1mm以内，不会出现明显的段差或者缝隙过大的问题，既可以保证装配的牢固度，也方便后期拆机维修，不需要撬动大量卡扣造成壳体边缘损伤。
