落地式可俯仰调节家用送风风扇结构

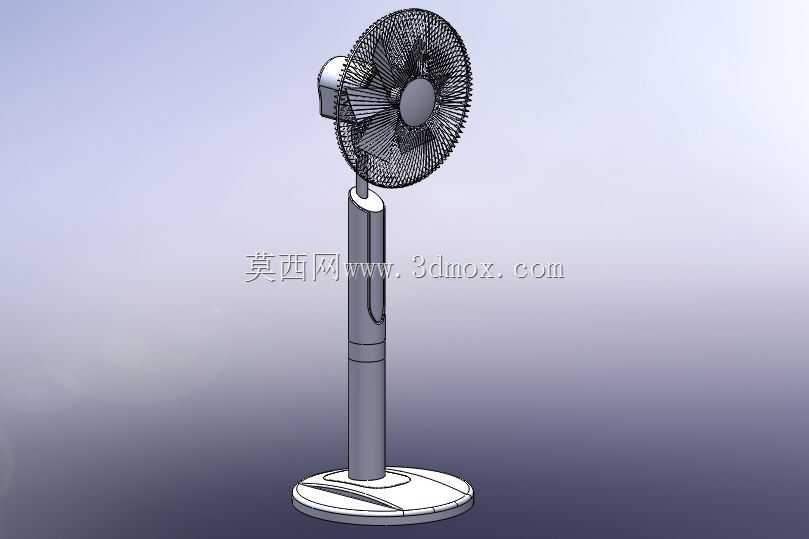

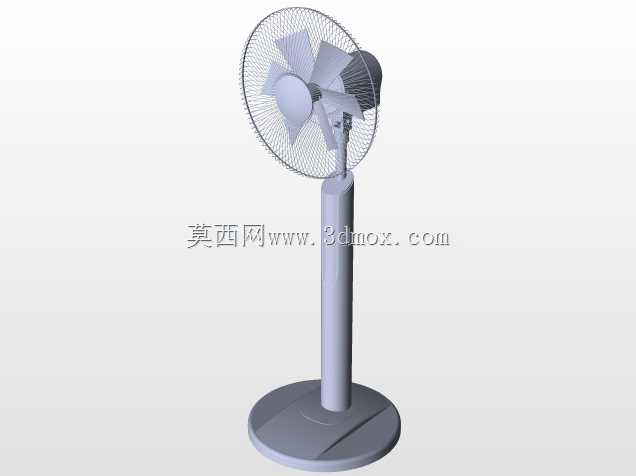

　　日常民用与商用场景的通风降温需求里，落地式风扇是覆盖场景最广的送风设备之一，从家庭客厅、卧室到小型商铺、办公工位区，都能见到这类设备的身影，它不需要像吊扇那样做顶部预埋安装，也不会像台扇那样占用桌面有限的操作空间，依靠立式支撑杆结构就能在地面灵活摆放，调整送风位置的成本极低。这款风扇的整体结构分为机头总成、支撑立杆、底座三个核心部分，机头部分集成了风叶、网罩、驱动电机与俯仰调节机构，网罩采用径向辐条式结构，前后网通过卡扣结构锁紧，既能够避免人员触碰高速运转的风叶造成机械伤害，辐条之间的间隙也经过尺寸校核，不会对送风气流造成过多的阻挡，保证出风效率。风叶采用多叶轴流设计，叶型经过曲面优化，运转时能够将轴向的气流平稳推送出去，

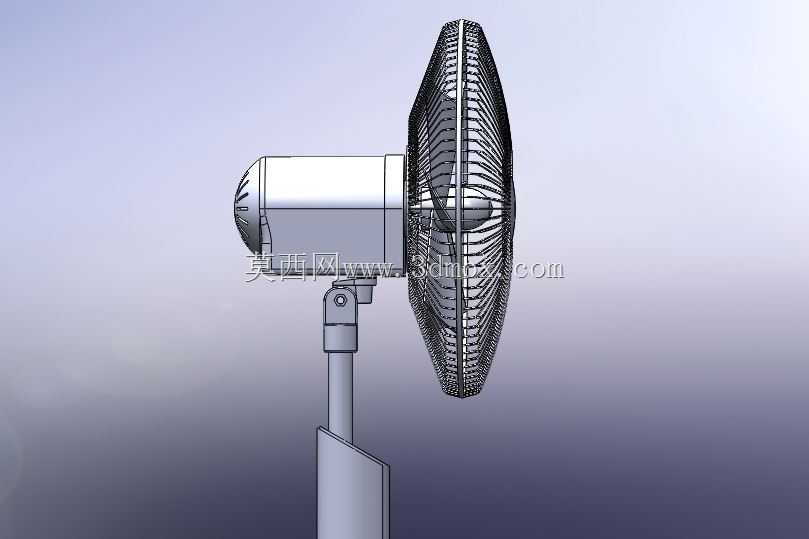

　　相比少叶结构的风叶，送风的均匀度更好，近距离直吹时的体感也更柔和，不会产生生硬的冲击风感。驱动电机被包裹在机头的后壳内部，后壳表面设计有阵列式的散热格栅，电机长时间运转产生的热量可以通过格栅自然散出，避免电机过热导致的寿命衰减问题，电机输出轴与风叶的连接位置做了防松结构设计，风扇长期启停、俯仰调整的过程中，风叶不会出现松脱、偏心的问题，降低运转时的异常振动与噪音。机头和立杆的连接位置是俯仰调节关节，这个关节采用阻尼转轴结构，不需要额外的锁紧旋钮就可以在一定角度范围内悬停，用户可以根据实际的送风高度需求，调整机头的俯仰角度，让送风覆盖到坐卧、站立等不同姿态的使用场景，关节的阻尼力矩经过匹配，既不会因为机头自重出现下垂，

　　也不会因为阻尼过大导致调整费力。支撑立杆采用分段式结构，部分段可以做伸缩调整，能够适配不同的使用高度需求，立杆的截面做了加强设计，虽然是薄壁结构，但是能够承受机头的重量，不会出现弯曲变形，立杆内部预留了走线空间，电机的供电导线可以从立杆内部穿过，避免导线外露造成的缠绕、剐蹭问题，也让整体外观更整洁。底座采用配重式结构，整体重量集中在底部，支撑半径经过校核，即使风扇机头调整到最大俯仰角度、或者受到轻微的外力触碰，整体重心也不会超出底座的支撑边界，不会出现侧翻的安全隐患，底座底部可以加装防滑脚垫，放置在瓷砖、木地板等光滑地面时，不会因为风扇运转的振动出现位置滑移。从建模的结构逻辑来看，这款风扇的各个部件都做了装配间隙的预留，

　　网罩和风叶之间保留了足够的安全距离，即使风叶在运转时出现小幅的轴向窜动，也不会和网罩发生剐蹭产生异响；俯仰关节的转动位置做了限位结构，调整角度不会超出合理范围，避免导线被过度拉扯出现断裂；后壳和电机的安装位做了定位筋设计，装配时电机可以快速定位到同轴位置，减少装配时的调整工作量，也能避免电机偏心带来的运转振动。这类风扇的结构设计不需要复杂的传动机构，核心的设计要点集中在运转可靠性、使用安全性与操作便捷性上，所有的运动部件都做了防护设计，外露的结构没有尖锐的棱角，日常使用时的磕碰不会造成划伤；各个连接位置的紧固件都做了隐藏设计，外观面没有突兀的螺丝凸起，日常清洁表面的时候也不会有积灰的死角。在实际的工程建模过程中，这类产品需要重点校核运动部件的干涉情况，比如风叶转动时和网罩的间隙、俯仰调整时机头和立杆的位置关系、立杆伸缩时的导向限位，这些细节如果在设计阶段没有校核到位，开模生产之后就会出现装配干涉、功能失效的问题，同时还要兼顾各个塑料件的拔模角度，保证注塑生产时的成型效率，减少生产过程中的不良率。
