索尼爱立信K750i直板按键手机精细三维结构

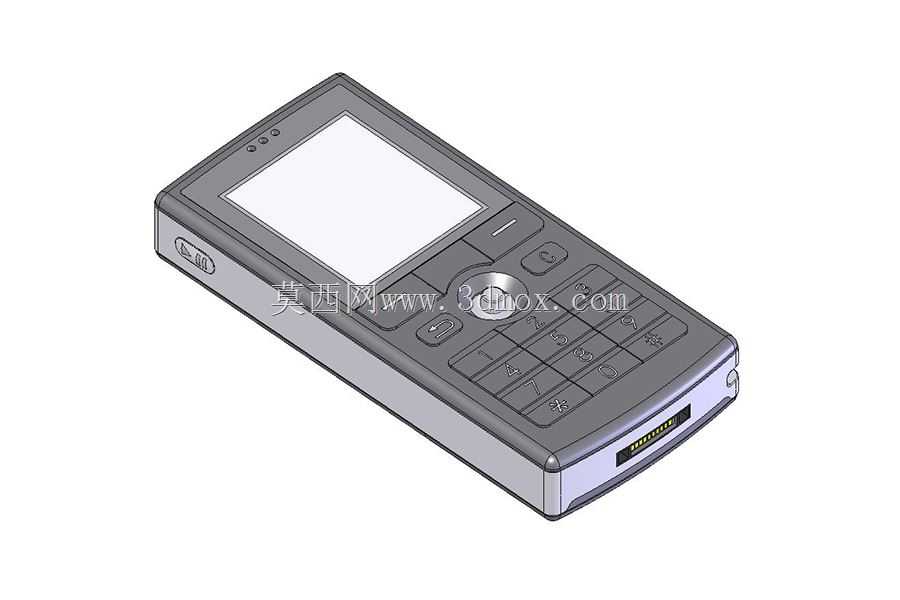

　　这款直板按键手机的三维结构还原，完全围绕量产阶段的结构验证需求搭建，所有特征都对应实际生产中的装配逻辑，没有做多余的艺术化修饰。从整机的堆叠逻辑来看，前壳与后壳采用周圈卡扣加底部两颗紧固螺丝的固定方式，卡扣的扣合量预留0.3mm，既保证装配后的壳体间隙均匀，也能满足日常使用中的抗跌落要求，不会出现壳体松脱的问题。屏幕区域的前壳做了0.2mm的下沉台阶，刚好承托LCD显示屏的外边缘，屏幕背面的缓冲泡棉安装位也做了对应的避让，避免屏幕受压出现水波纹。按键区域的设计充分考虑了按压手感，数字按键与功能按键的键帽都做了0.15mm的弧面凸起，键帽下方的硅胶按键触点位置与主板上的锅仔片位置完全对齐，每个按键的按压行程预留0.25mm，

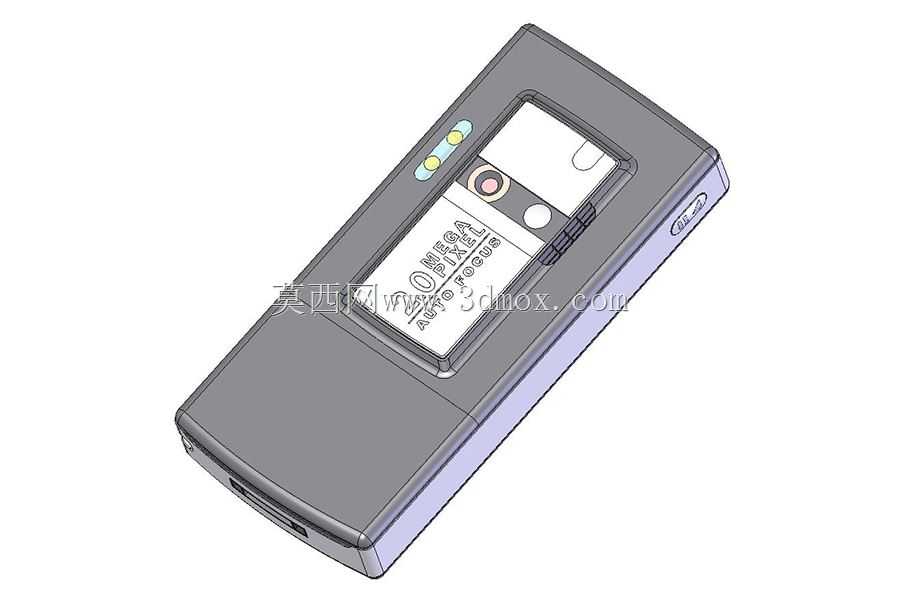

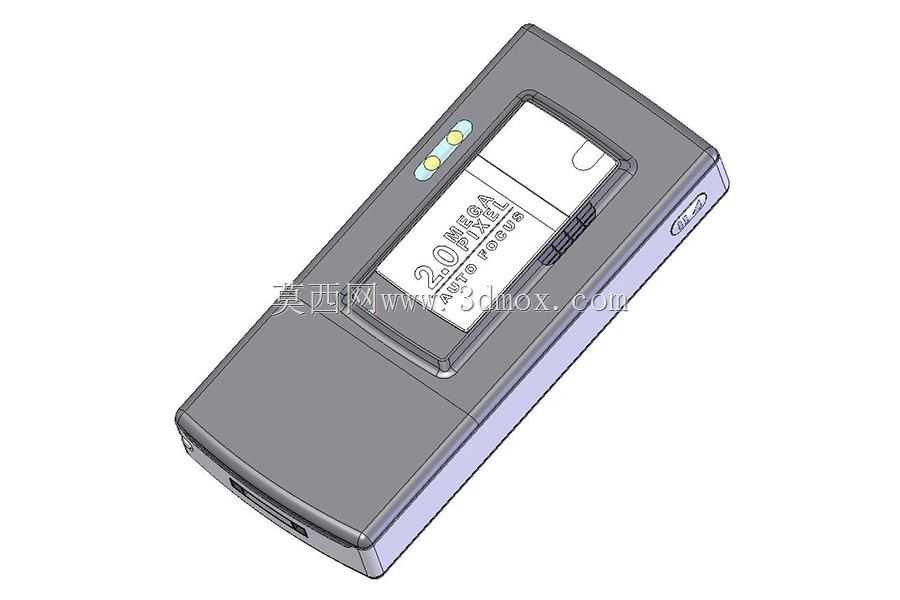

　　既不会出现按键卡滞，也能保证按压反馈清晰。导航键采用五向摇杆结构，周围的支撑筋位做了均匀分布，避免长期使用后出现摇杆偏位的问题。机身侧面的音量按键与拍照快捷键，都做了侧键的防呆结构，侧键背面的定位柱插入前壳对应的定位孔中，装配时不会出现错位，侧键与壳体的间隙控制在0.1mm，既不会出现按键晃动，也能保证按压顺畅。机身底部的充电数据接口做了独立的防尘塞结构，防尘塞与后壳通过薄胶位连接，反复开合不会出现断裂，接口内部的pin针位置与主板连接器完全对应，插拔时不会出现干涉。摄像头区域的后壳做了凸起的保护圈，保护圈高出摄像头镜片0.2mm，手机平放时镜片不会直接接触桌面，避免镜片刮花，摄像头镜片的安装位做了背胶粘贴槽，背胶宽度0.8mm，

　　保证粘贴后的密封性能，避免灰尘进入摄像头内部。电池仓的结构完全匹配对应型号的锂电池尺寸，仓内的电池触点弹片高度预留1.2mm，装入电池后能保证触点接触可靠，不会出现接触不良导致的断电问题，电池盖的卡扣位置对应后壳的卡槽，扣合后电池盖与后壳的段差控制在0.05mm以内，握持时不会有硌手的感觉。整机的外形尺寸遵循直板功能机的黄金握持比例，宽度控制在46mm，厚度19.5mm，长度100mm，单手握持时拇指可以轻松覆盖所有按键区域，适合长时间握持操作。从结构设计的思路来看，所有的筋位厚度都控制在1.2mm，壳体主体壁厚1.5mm，避免注塑成型时出现缩水、翘曲的问题，转角位置都做了R0.5的圆角过渡，减少应力集中，提升壳体的抗冲击性能。

　　天线区域的壳体做了局部壁厚减薄处理，避免塑料壳体对信号造成屏蔽，保证通话与数据传输的信号强度。听筒与麦克风的出声孔都做了防尘网的安装位，防尘网通过热熔柱固定在壳体上，既不影响声音传输，也能阻挡灰尘进入机身内部。这款模型的结构完全可以直接用于手板制作验证，所有的装配间隙、配合公差都按照消费类电子产品的量产标准设置，不管是做结构验证、装配干涉检查，还是作为数码产品结构设计的参考案例，都能提供准确的结构参考，帮助设计人员快速理解直板按键手机的堆叠逻辑与壳体设计要点，减少前期设计中的试错成本。
