手持式电动打磨主轴结构三维设计

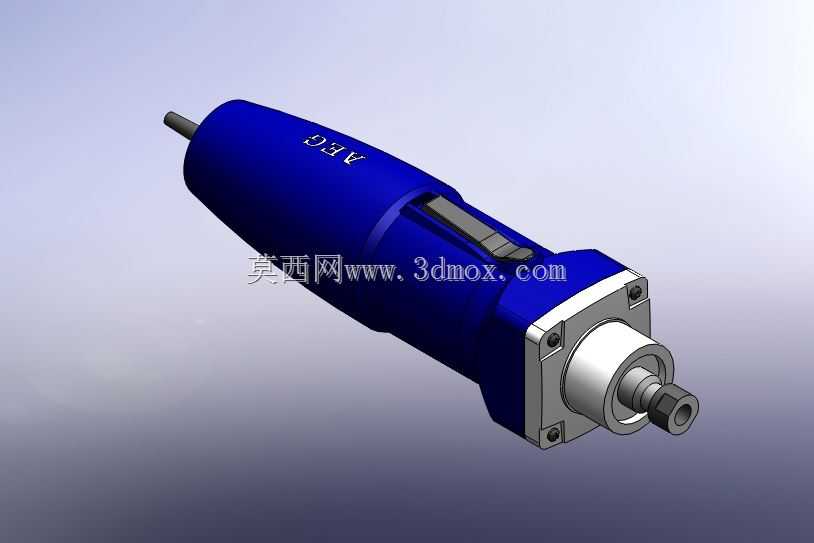

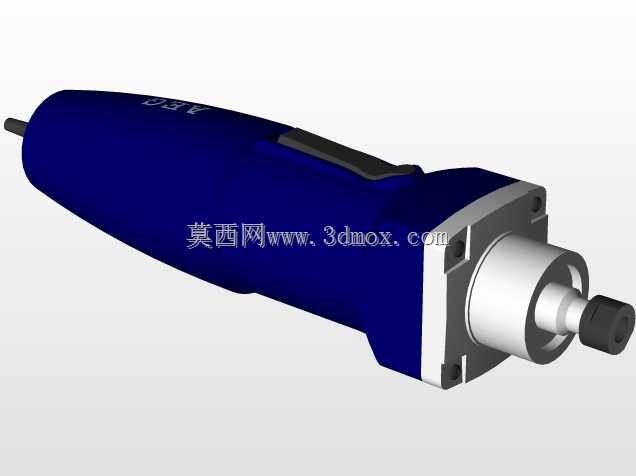

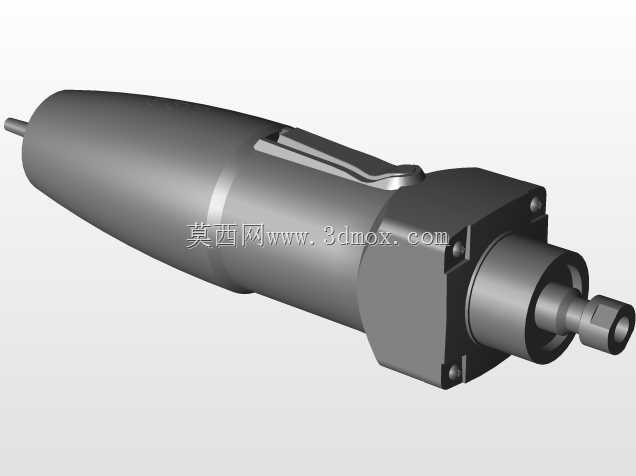

　　这款手持打磨主轴的设计，最初是面向小型五金件修磨、模具型腔精细抛光、钣金毛边去除这类需要近距离操控的作业场景，在装配线返修工位、模具维修间、五金加工后处理工段都有很高的适配性。不同于固定式机床上的打磨主轴，手持款的设计首先要平衡握持手感与输出刚性，整个壳体采用分段式圆柱结构，握持段做了细微的锥度过渡，贴合手掌自然握持的弧度，长时间作业不容易产生握持疲劳。从结构布局来看，动力输出端设置在前端，采用方形法兰连接结构，四个安装孔位对称分布，既可以固定前端的输出轴套，也能适配不同规格的夹头组件，夹持不同直径的磨头、抛光轮、小型铣刀等作业端头，夹头的锁紧结构采用标准的弹性夹头配合锁紧螺母，更换作业端头时不需要复杂的专用工具，

　　用配套的小扳手就能完成拆装，适配现场快速换型的需求。壳体中段设置了内嵌式的启停拨杆，拨杆的凸起高度控制在2mm以内，既保证操作时能凭触感快速找到开关位置，又避免作业过程中误触导致主轴意外启停，拨杆的阻尼做了分段设计，拨动过程有清晰的档位反馈，不会因为设备振动出现档位滑移。尾端的动力输入接口做了防弯折设计，线缆接入位置做了圆弧过渡的护套结构，避免作业过程中反复弯折线缆导致线芯断裂，这部分的结构强度在设计时做了反复验证，模拟现场不同角度拉扯、弯折的工况，保证接口位置的使用寿命满足高频作业需求。整个主轴的外形尺寸控制在手持设备的合理区间，最大握持直径不超过50mm，整体长度控制在200mm左右，重量分配做了优化，

　　前端输出部分的重量占比控制在40%以内，避免头重脚轻导致的操控精度下降，作业时手腕不需要承受过大的偏载力矩。安装边界方面，前端法兰的安装基准面平面度控制在0.02mm以内，输出轴的径向跳动在夹持10mm测试棒的情况下，端部跳动不超过0.01mm，满足精细抛光、精密修磨的精度要求，壳体上的各个连接接缝都做了错位密封设计，能够阻挡打磨过程中产生的金属粉尘进入壳体内部，保护内部的传动与动力组件，适配多粉尘的作业环境。在结构细节上，输出轴的轴承采用前后双支承布局，前轴承选用角接触球轴承承受径向与轴向的复合载荷，后轴承选用深沟球轴承做辅助支承，保证主轴高速运转时的稳定性，最高工作转速下的振动值控制在允许范围内，

　　不会因为振动导致打磨表面出现振纹。壳体表面的标识做了内嵌式设计，不会因为长期握持摩擦导致标识磨损脱落，方便现场设备管理与参数识别。整个模型按照真实尺寸1:1建模，各个零件的装配关系完全还原实际产品的装配逻辑，在做产线工装设计、操作工位人机工程仿真、打磨工具配套夹具设计的时候，可以直接调用这个模型进行装配验证，不需要重新测绘结构尺寸，能够大幅缩短前期设计的验证周期，避免因为尺寸偏差导致的装配干涉问题。在做手持作业工位的人机工程分析时，这个模型的握持段尺寸、开关位置、重心分布都可以直接作为分析依据，评估作业人员的操作姿态是否合理，是否存在长时间作业导致的职业健康风险。另外在做打磨工作站的配套工具挂架、工具收纳位设计时，也可以直接参考这个模型的外形尺寸设计卡位结构，保证挂架与工具的适配性，不需要反复调整卡位的尺寸参数。
