可调式重型管钳结构三维设计

　　在民用给排水施工、工业油气管道运维、消防管路布设、化工管线检修等场景中，管钳是管路作业环节不可或缺的手动夹持类工具，核心作用是为金属管材、管路接头提供足够的夹持扭矩，完成螺纹管件的旋紧、拆卸作业，适配不同管径的圆形管件装夹需求，相比普通活动扳手，其齿面咬合结构能在圆形管件表面形成更稳定的摩擦力，避免施力过程中出现打滑、管件表面刮伤过度的问题。

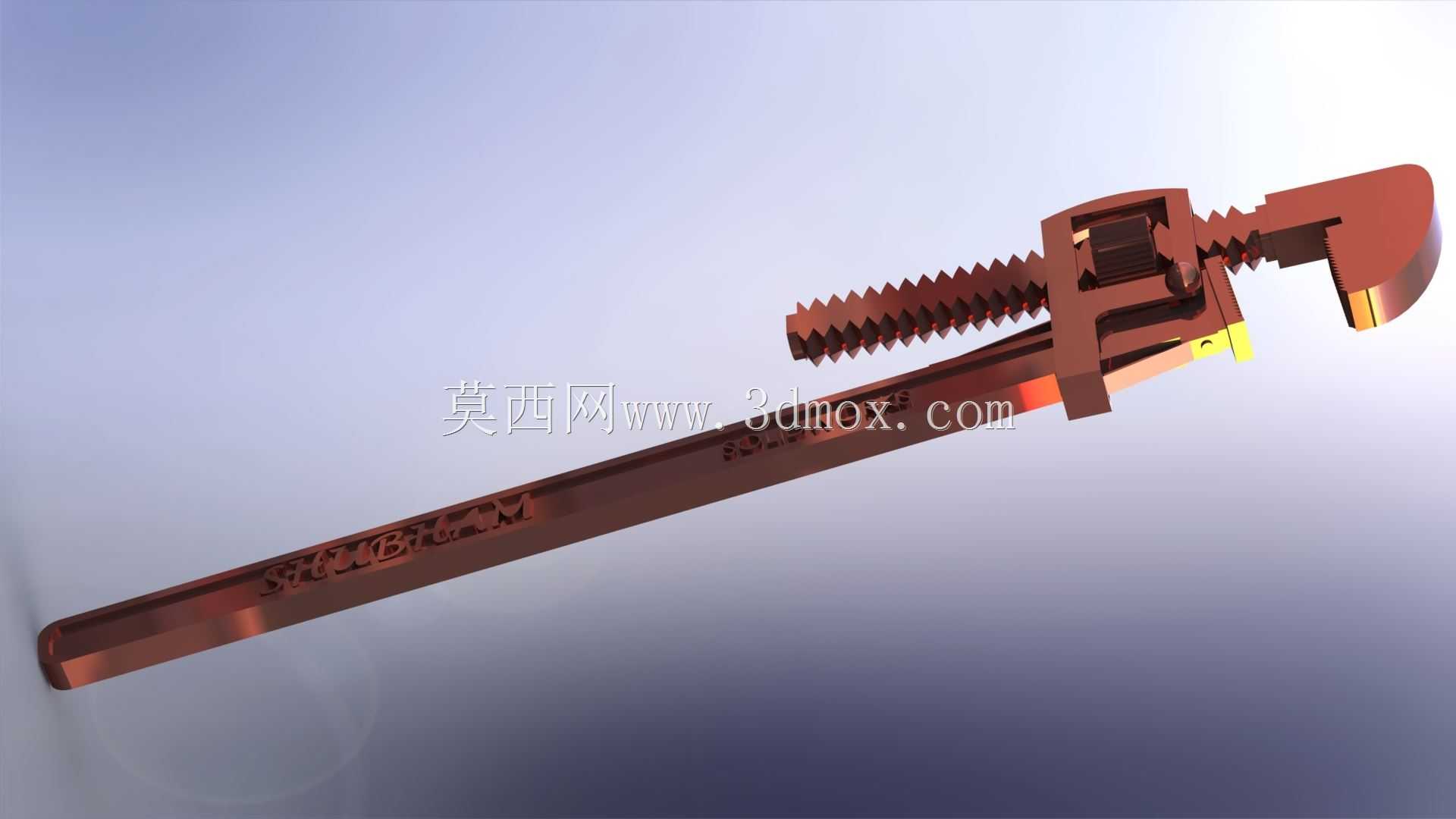

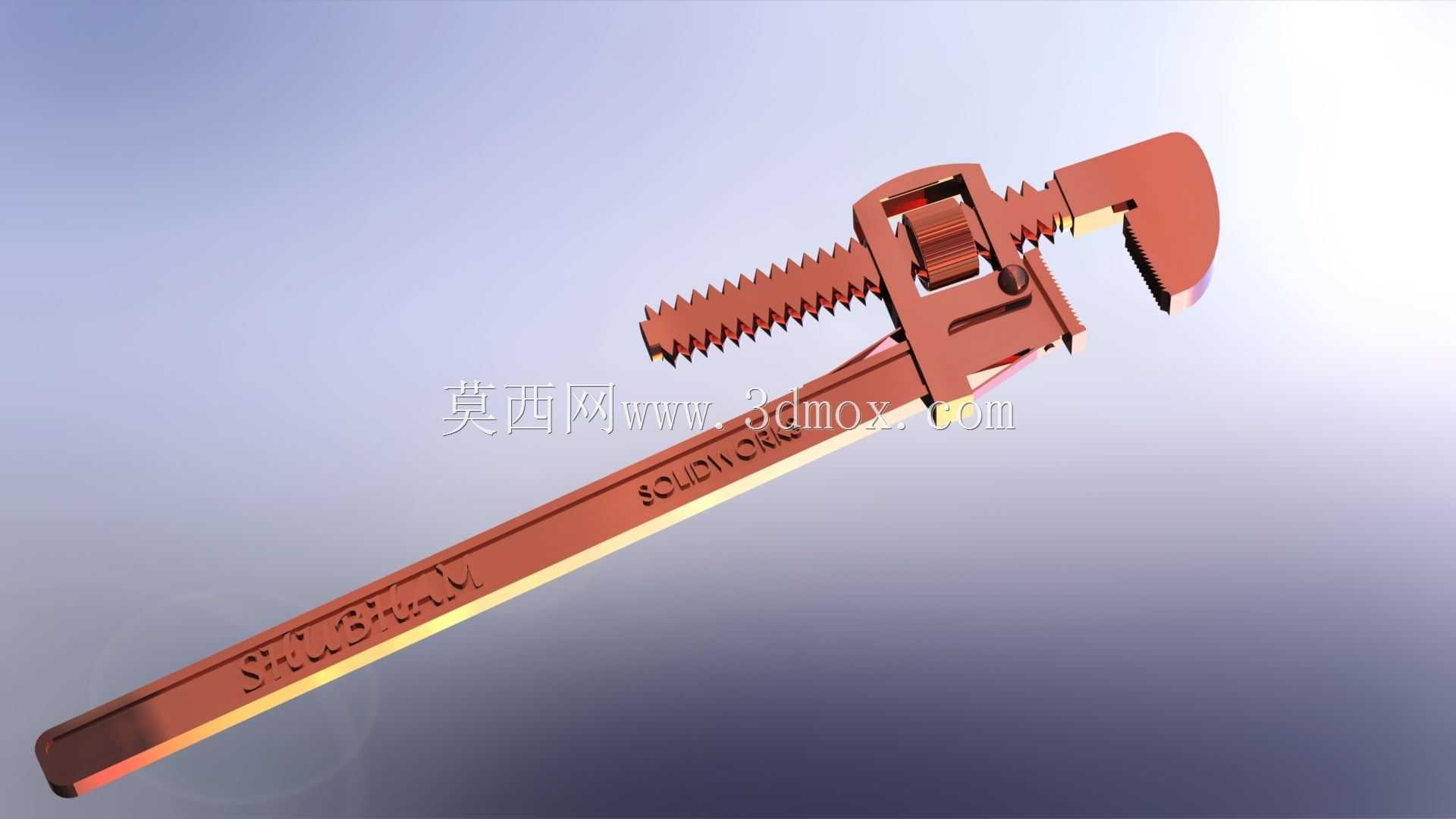

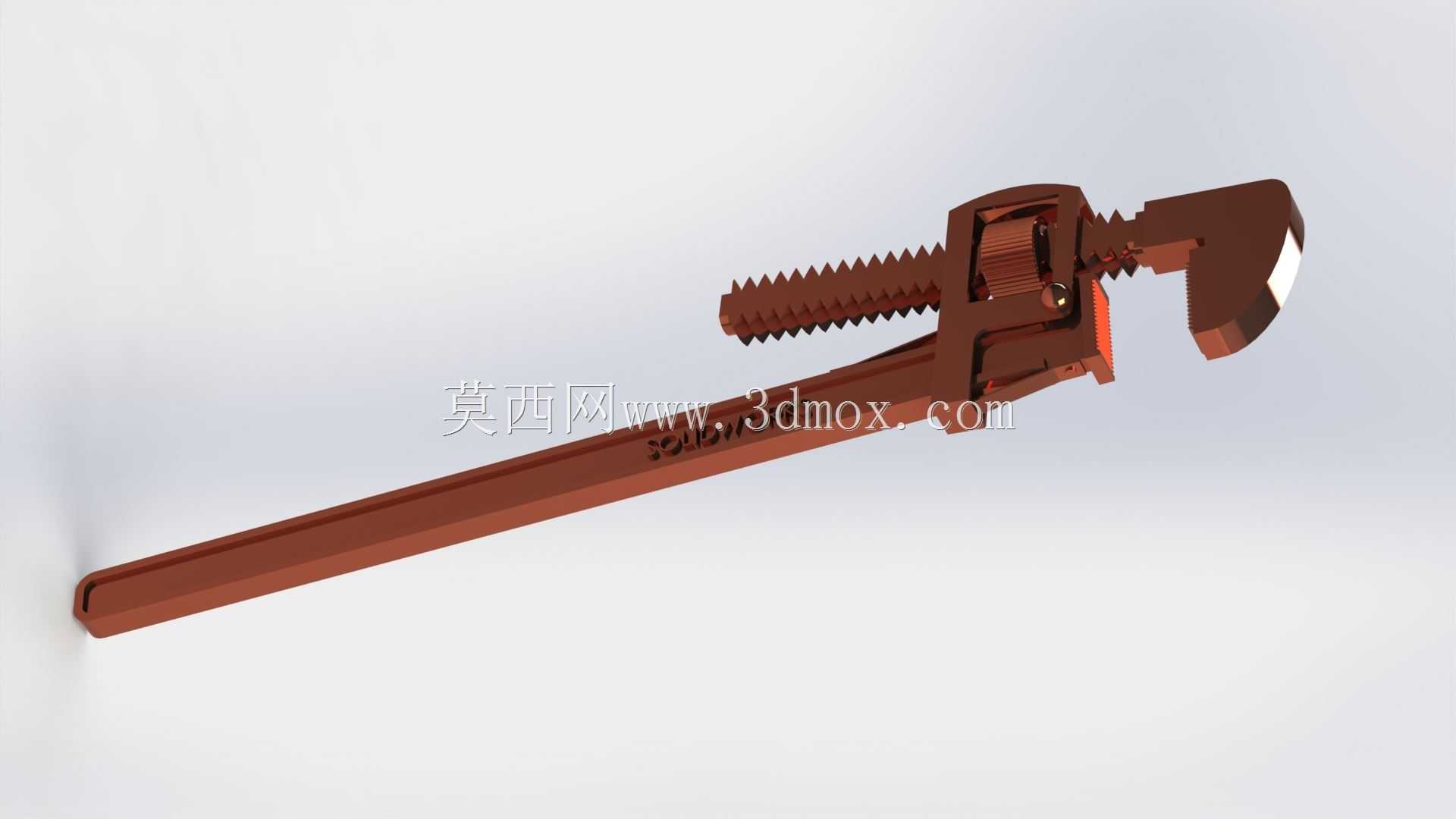

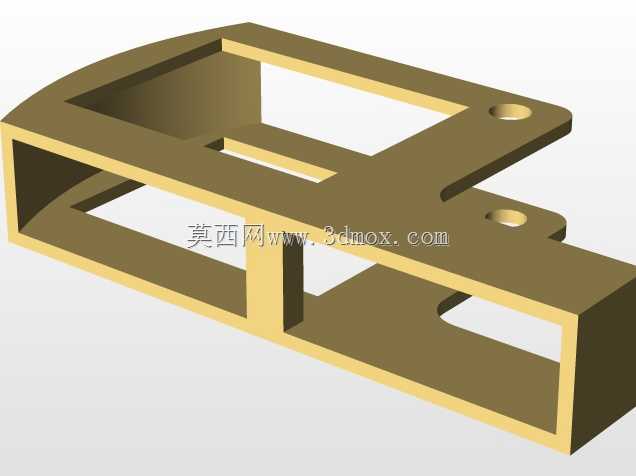

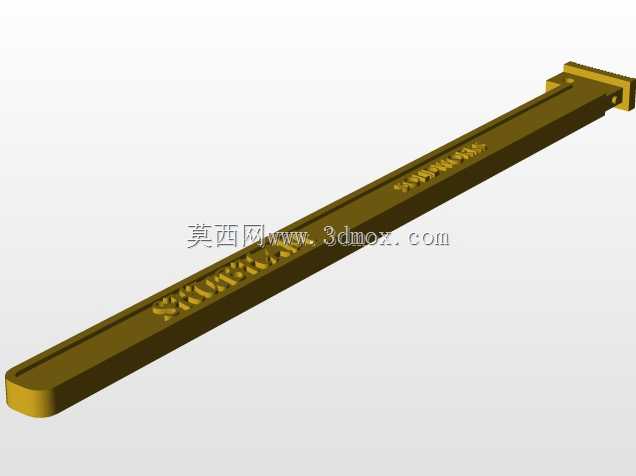

　　这款可调式管钳的整体结构包含固定钳体、活动钳颚、调节齿条、调节螺母、钳柄、钳口镶块几个核心部分，设计过程中首先围绕常用作业场景的管径适配范围做参数匹配，常规款型可覆盖公称直径15mm到50mm的常规管材夹持需求，整体展开长度控制在300mm左右，既满足狭小管井内作业的操作空间要求，也能通过杠杆力臂放大手动施力的扭矩，满足普通镀锌管、无缝钢管的螺纹连接扭矩要求。固定钳体与钳柄采用一体化锻造结构设计，材料选用45号碳素结构钢，整体调质处理后硬度达到HRC28-32，保证钳体在大扭矩施力过程中不会出现弯曲变形、断裂的风险；活动钳颚与固定钳口的咬合齿面采用高频淬火处理，齿面硬度提升至HRC45-50，齿形设计为60度夹角的锯齿状，咬合时齿尖能嵌入管件表面的氧化层，形成多点接触的受力状态，避免施力时钳口与管件之间出现相对滑动，同时齿根做R0.5的圆角过渡，减少应力集中，避免反复受力后齿部出现崩裂。

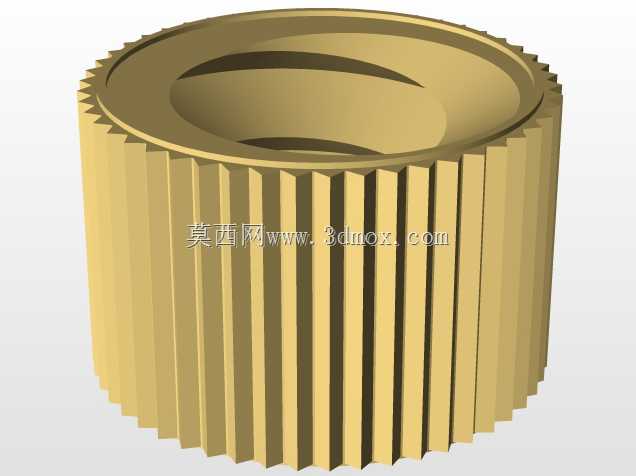

　　调节机构采用梯形螺纹配合齿条的结构，调节螺母套在固定钳体的齿条段上，转动调节螺母时可带动活动钳颚沿钳体的导向槽做直线位移，实现钳口开度的连续可调，梯形螺纹的牙型角设计为30度，具备良好的自锁性能，夹持管件施力过程中活动钳颚不会因为反向受力出现开度变大、打滑的问题；导向槽与活动钳颚的配合间隙控制在0.1mm到0.2mm之间，既保证活动钳颚滑动顺畅无卡滞，也避免间隙过大导致夹持时钳口出现偏斜，导致管件受力不均出现夹扁、咬合错位的问题。钳柄尾部做圆弧收边设计，表面做滚花处理，增加手部握持的摩擦力，冬季带劳保手套作业时也能稳定握持，不会出现脱手的情况；钳口的活动颚与固定颚之间设计有10度左右的夹角偏移，夹持管件时钳口能形成三点接触的受力状态，越施加握紧力钳口的咬合力度越大，符合手动工具的施力逻辑。

　　从安装边界与使用适配性来看，这款管钳的最小闭合开度为8mm，最大张开开度为60mm，可覆盖绝大多数家装、工业运维场景的常用管材规格，整体重量控制在0.8kg左右，长时间高空作业握持也不会造成过大的手部负荷；钳体表面做发黑氧化处理，具备基础的防锈能力，适合潮湿的井下、管沟作业环境使用，调节螺母位置设计有防滑凸棱，手上沾有油污、水渍时也能顺畅调节钳口开度。设计过程中针对钳体的受力薄弱点做了应力仿真验证，在钳口施加最大150N·m的扭矩载荷时，钳体齿条根部、钳柄与固定钳头的过渡位置最大应力为320MPa，低于45号钢调质后的屈服强度，安全系数达到1.7，满足手动工具的强度设计要求；齿面的咬合深度设计为0.3mm，既保证足够的咬合摩擦力，也不会过度损伤管件表面的镀锌层，减少管路安装后出现锈蚀的风险。

　　在实际作业场景中，这款管钳除了用于圆形金属管材的装夹，也可用于方形、六角形的小型五金件的临时夹持，调节结构的行程范围预留了10%的冗余量，遇到管径略超常规范围的管件时也能正常夹持使用；钳体的活动颚与固定钳头之间设计有可拆卸的替换镶块结构，齿面磨损后可单独更换钳口镶块，无需更换整个钳体，降低工具的使用成本。整体结构没有多余的复杂零件，所有活动部件的配合间隙都做了公差优化，日常使用时仅需定期在调节螺纹处涂抹少量润滑脂，即可保证调节机构长期顺畅工作，不会出现锈死、卡滞的问题，适合工地、车间、维修班组等高频使用场景的作业需求。
