碳酸饮料瓶口密封用锯齿边金属瓶盖结构

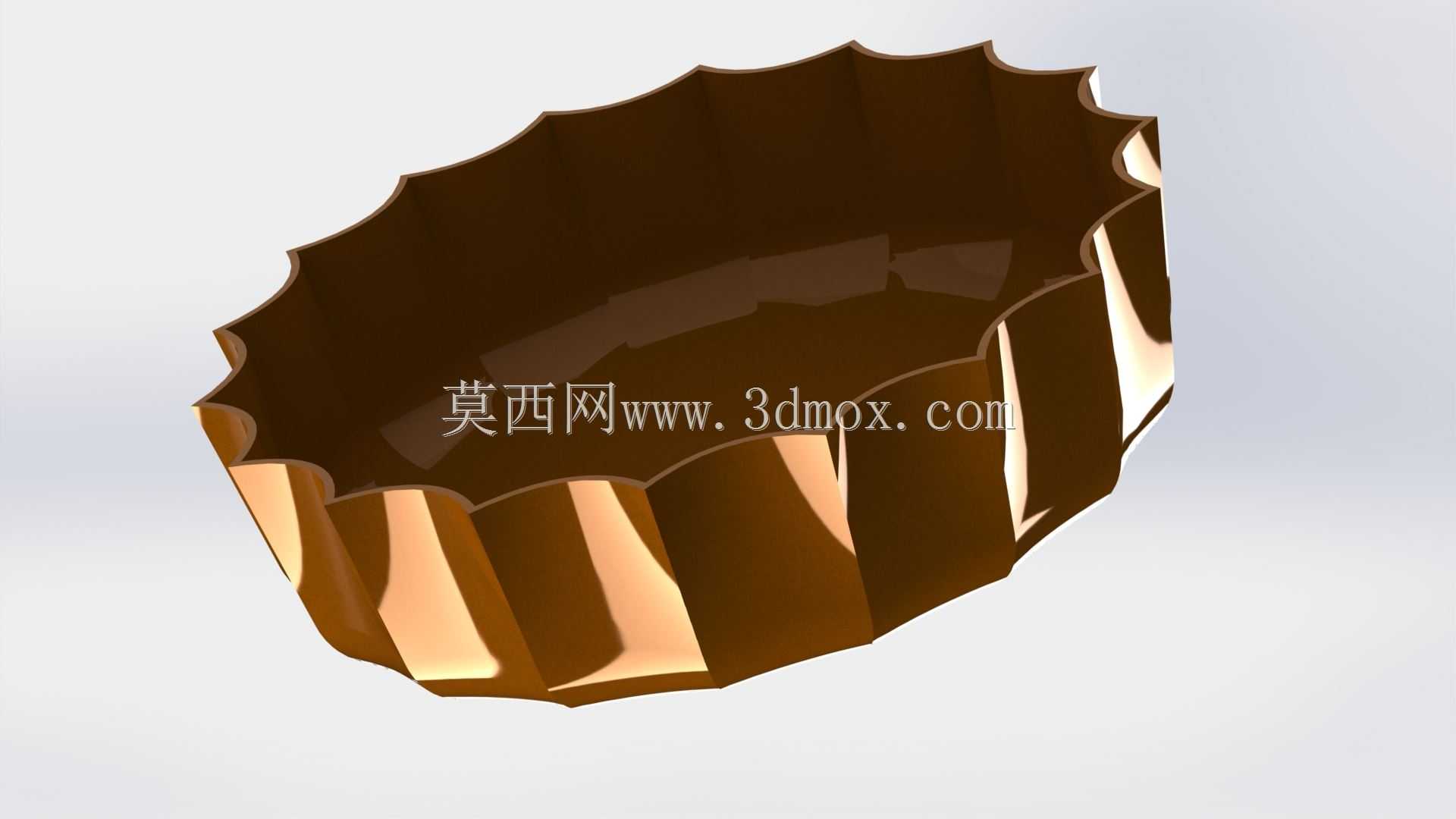

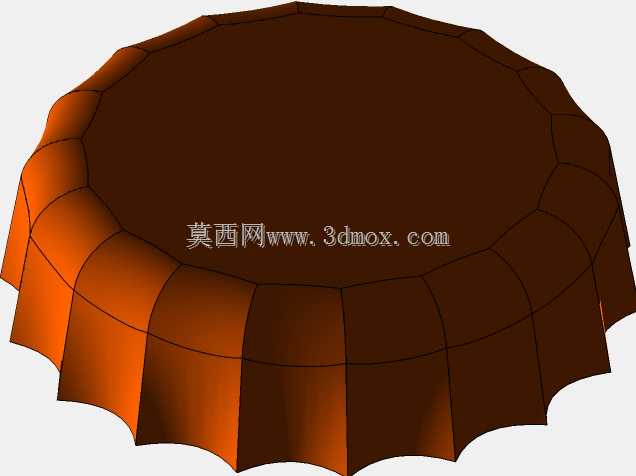

　　日常接触的碳酸饮料灌装生产线中，瓶口密封部件是决定饮品保质期、运输存储安全性的核心小尺寸结构件，这款带锯齿压边的金属瓶盖，就是针对含气饮品封装场景开发的专用密封结构。做这类瓶盖的三维结构设计时，首先要匹配对应瓶口的安装边界，常规碳酸饮料瓶口的外径公差带控制在±0.1mm范围内，瓶盖的内腔直径要预留0.2-0.3mm的过盈配合量，同时要考虑内侧密封垫片的压缩空间，垫片压缩率控制在30%左右时，既能保证瓶口端面的密封效果，又不会因为压装力过大导致瓶口玻璃或PET材质出现微裂纹。瓶盖外侧的锯齿结构不是随意设计的装饰结构，每一个齿的角度、齿高、齿间距都要匹配自动旋盖机的卡头尺寸，常规旋盖机的卡爪卡槽深度为2mm，对应的瓶盖齿高就要控制在1.

　　8-2.1mm区间，齿的倾斜角度设置为15度，既能保证旋盖时卡爪能顺利咬合齿面传递扭矩，又能在消费者手动拧开时提供足够的摩擦力，不会出现打滑拧不动的情况。从功能特性来看，这类金属瓶盖需要承受碳酸饮料内部的二氧化碳压力，常温下瓶内气压可以达到0.4-0.6MPa，所以瓶盖的板材厚度不能低于0.22mm，选用马口铁材质时还要做内侧的食品级涂层处理，避免酸性饮料长期接触金属出现腐蚀析出的问题。设计过程中还要考虑压装后的防盗环连接结构，瓶盖下部的防盗断点连接桥，每个断点的宽度控制在0.5mm，连接桥的数量设置为18个，既能保证未开启状态下防盗环和瓶盖主体的连接强度，不会在运输过程中意外断裂，又能在首次拧开时让连接桥顺利断裂，

　　给消费者明确的开启标识。实际生产中，这类瓶盖是通过连续冲压模具一次冲压成型的，所以三维建模时要把冲压成型的拔模角度考虑进去，侧壁的拔模角度设置为2度，方便冲压后从模具型腔中顺利脱模，同时锯齿部分的成型圆角不能过小，圆角半径设置为0.15mm，避免冲压时板材出现应力集中导致的开裂问题。在灌装生产线的实际应用场景里，瓶盖需要经过理盖、送盖、压盖、旋盖几个工序，理盖机的轨道尺寸是根据瓶盖的总高度设计的，这款瓶盖的总高度控制在12mm左右，刚好适配现有主流含气饮料灌装线的理盖轨道，不需要对现有设备做额外改造就能直接上线使用。瓶盖顶部的平面区域预留了喷码位置，喷码区域的平面度控制在0.1mm以内，保证生产日期、批次号的喷印效果清晰，

　　不会因为表面凹凸出现喷码缺笔断划的问题。从密封逻辑来看，瓶盖和瓶口的密封是靠两个接触面实现的，一个是瓶盖顶部内侧和瓶口端面的轴向密封，靠密封垫片的压缩实现，另一个是瓶盖侧壁和瓶口外螺纹的径向密封，靠旋紧后侧壁的形变贴合螺纹面实现，所以建模时要精准匹配瓶口的螺纹牙型，螺纹的螺距、牙高都要和瓶口完全对应，旋合圈数控制在1.5圈，既能保证足够的密封压力，又不会让消费者开启时需要过大的扭矩。考虑到运输过程中的堆叠压力，瓶盖的顶部做了微凸的弧面设计，弧面的凸起高度为0.3mm，能提升瓶盖顶部的抗挤压能力，当整箱饮料堆叠时，上层箱体的压力传递到瓶盖上，微凸结构可以分散应力，避免瓶盖出现凹陷变形导致密封失效。另外，锯齿边缘的毛刺控制也是设计时需要考虑的点，建模时将锯齿的外边缘做了0.1mm的倒圆角处理，避免冲压后产生的锋利毛刺划伤操作人员或者消费者的手，同时也能减少旋盖过程中卡爪和齿面的磨损，提升旋盖头的使用寿命。在做结构验证的时候，还要模拟瓶盖在高低温环境下的形变情况，当饮料在低温冷藏环境下，金属瓶盖的收缩率和PET瓶身的收缩率存在差异，所以预留的配合间隙要能补偿这个收缩差，避免低温下密封失效出现漏液的情况；当饮料在夏季高温运输时，瓶内压力会升高到0.7MPa左右，此时瓶盖的锯齿咬合强度要能承受这个压力带来的反向推力，不会出现瓶盖被顶出脱落的问题。
