工业管道系统常用连接配件三维结构

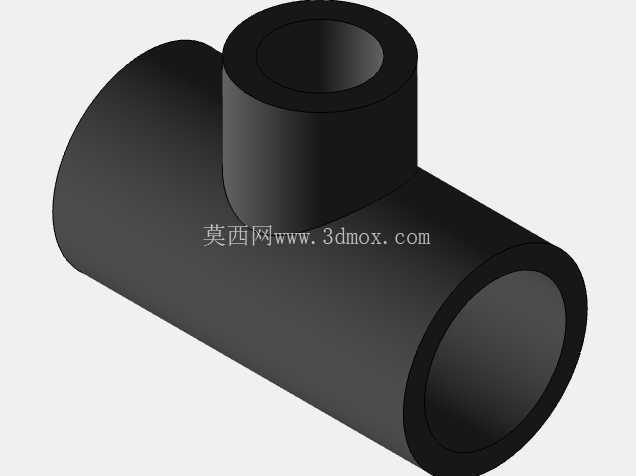

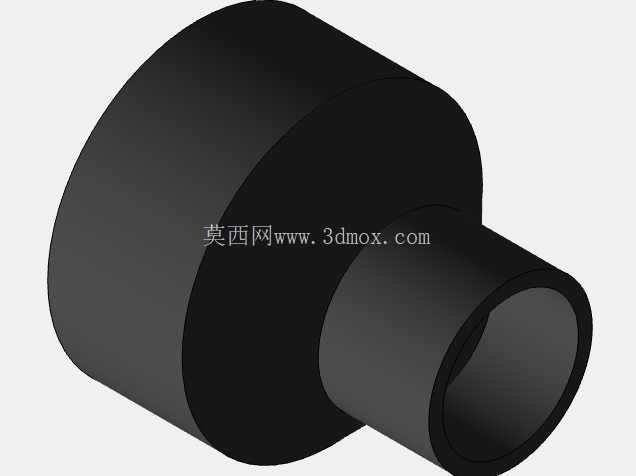

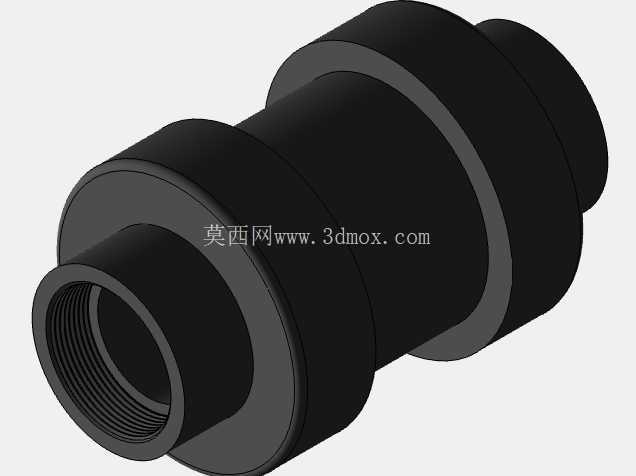

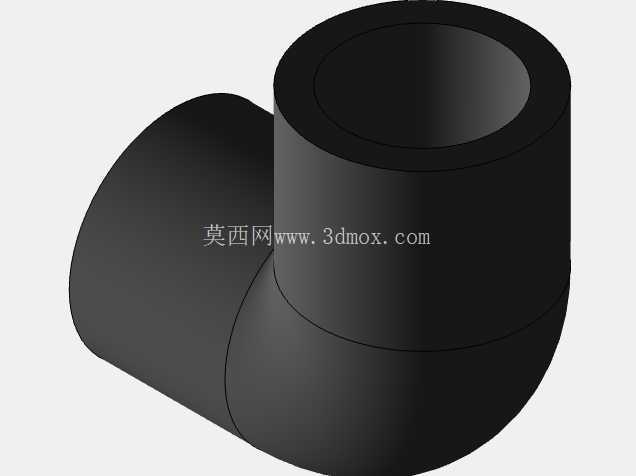

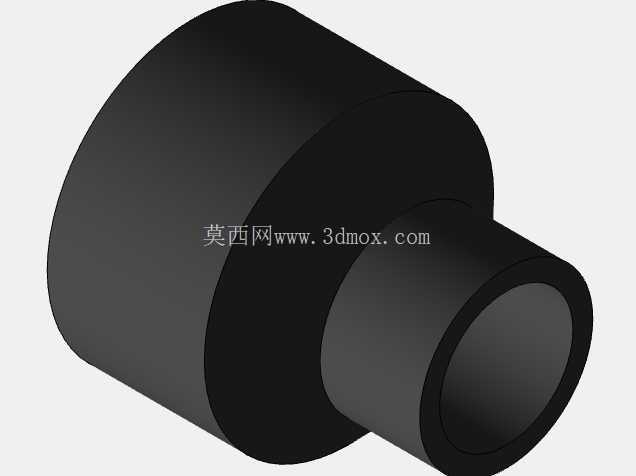

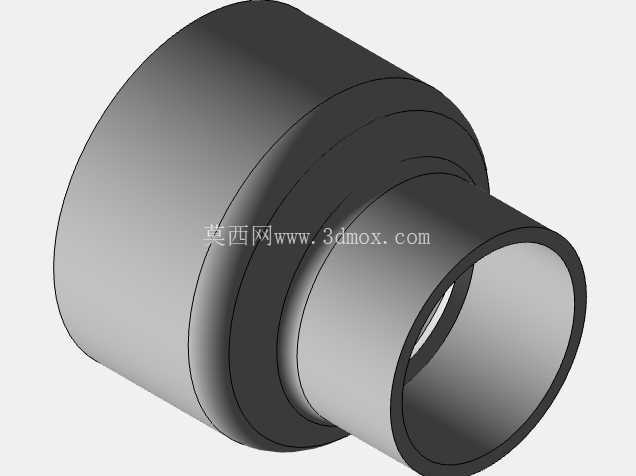

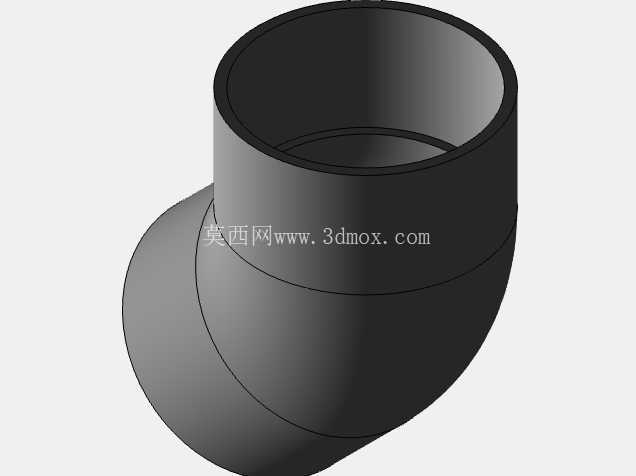

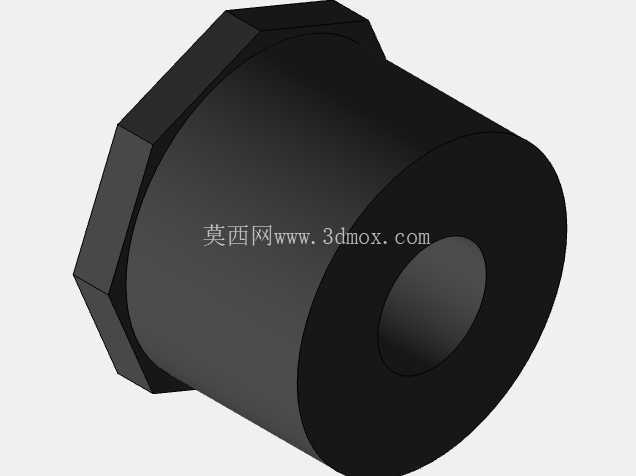

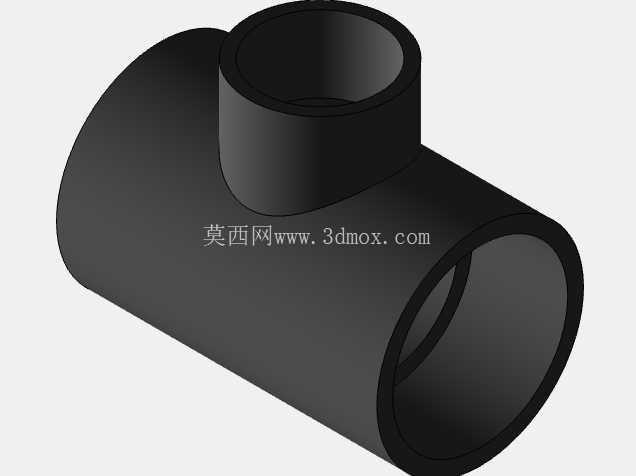

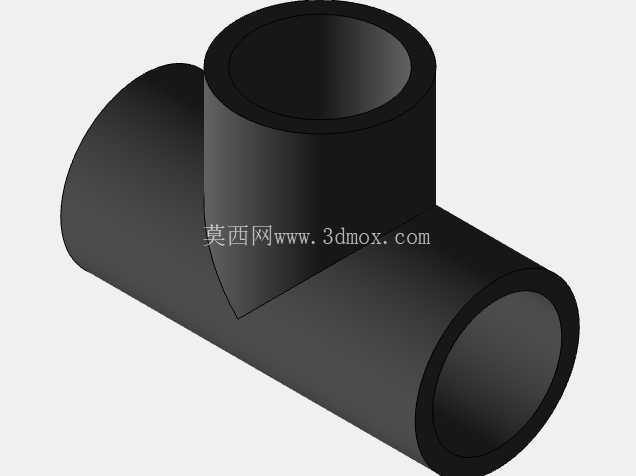

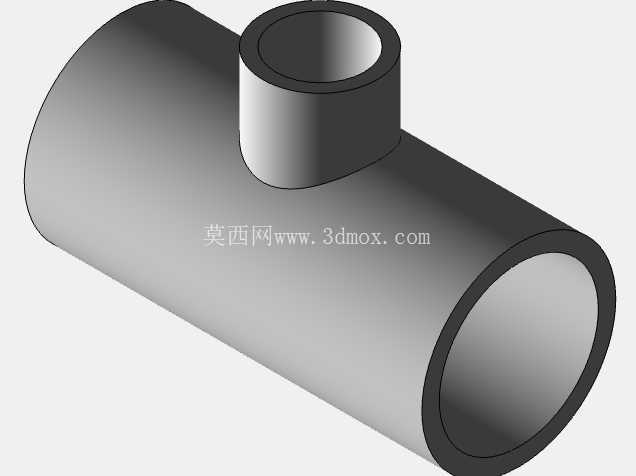

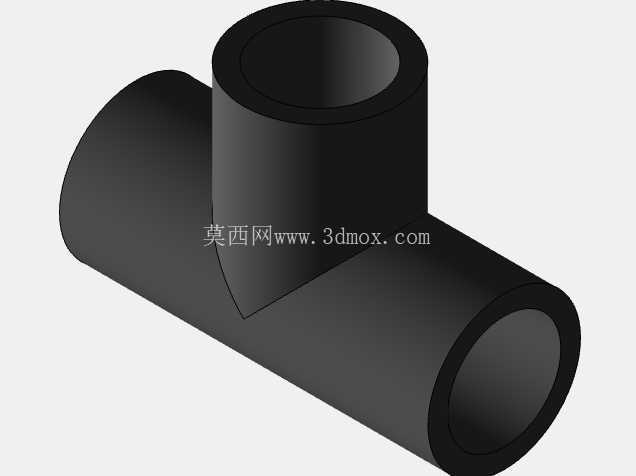

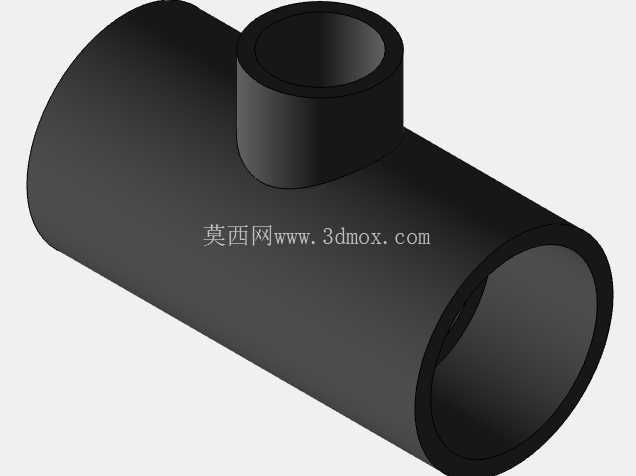

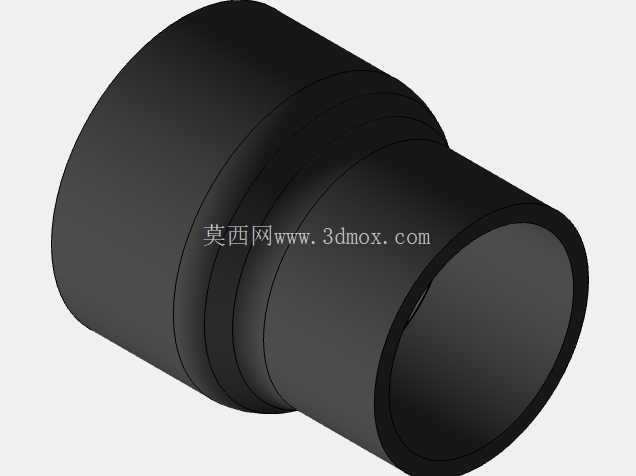

　　在化工流体输送、市政给排水、暖通空调、工业制程管路等场景中，管道配件是实现管路转向、分支、变径、密封连接的核心基础零件，整套模型覆盖了管路布设中最常用的各类连接件结构，可直接用于管路系统的布局设计、干涉校验与装配模拟。不同类型的配件对应不同的管路功能需求：90度弯头用于管路垂直转向，45度斜角弯头用于平缓调整管路走向，避免流体直角转向产生过大压损；等径三通用于管路同径分支，实现单路输入双路输出或者双路汇入单路的流体分配；异径接头用于不同管径管路的过渡连接，适配管路变径需求；外丝直接、内丝接头用于带螺纹管路的快速对接，活接结构则方便后期管路拆卸维护，无需转动整段管路即可完成局部拆装。从设计逻辑来看，

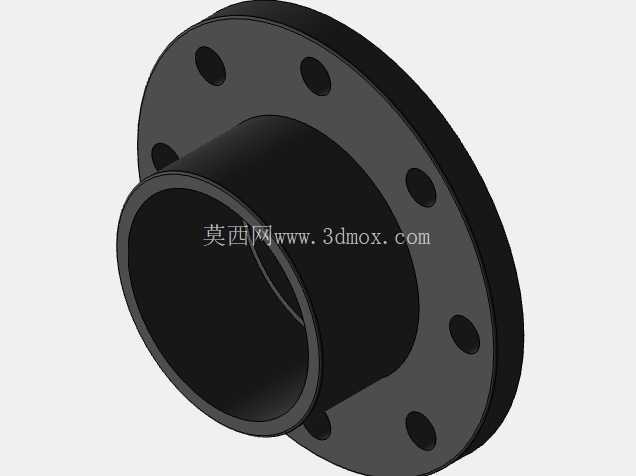

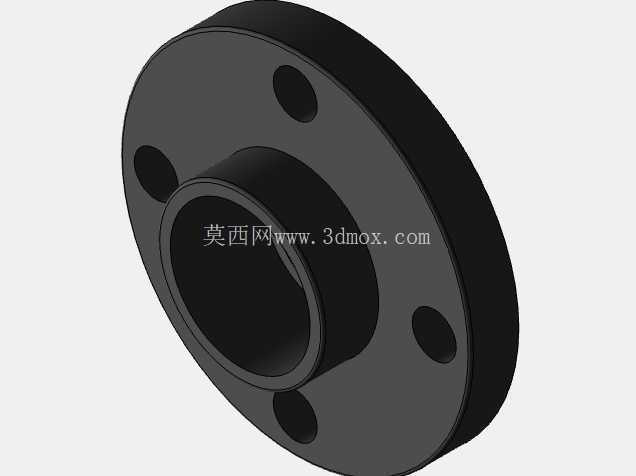

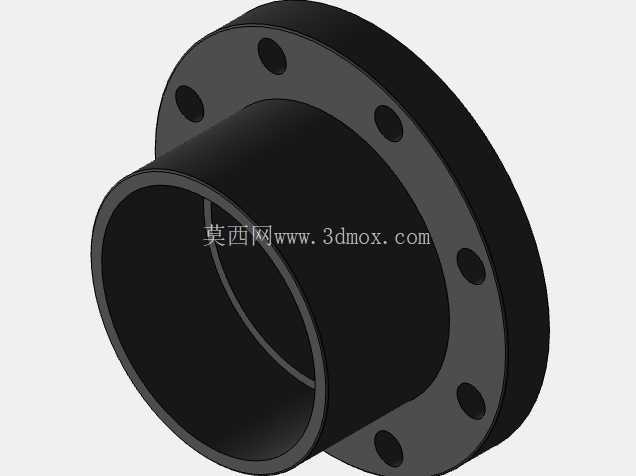

　　所有配件的接口尺寸均遵循通用管路连接标准，螺纹接口匹配常用管螺纹规格，卡套、焊接类接口的配合公差控制在合理装配范围内，可保证虚拟装配时与标准管材、阀门等部件完全匹配，不会出现装配错位、干涉的问题。外形尺寸方面，不同通径的弯头弯曲半径符合管路布设的常规要求，既不会因为弯曲半径过小造成流体阻力激增，也不会因为半径过大占用过多安装空间；三通类零件的分支接口位置与主路轴线的垂直度、同轴度公差均按照实际加工精度设定，可直接用于生成工程图指导生产。安装边界上，各类配件的外部轮廓预留了足够的扳手操作空间，比如六角结构的接头对边尺寸符合标准扳手的夹持要求，安装时不会出现工具无法卡紧的问题；法兰类连接配件的螺栓孔位置、

　　密封面尺寸均匹配对应压力等级的法兰标准，装配时可直接搭配标准垫片、螺栓完成密封连接，无需额外调整结构。在实际工程设计中，这类标准化的管道配件模型可以大幅提升管路设计效率，设计人员无需从零开始绘制每个接头、弯头的结构，直接调用模型即可完成整段管路的装配排布，同时可通过模型提前校验管路转弯、分支位置是否与周边设备、支架产生干涉，提前优化布管路线，减少现场安装时的返工问题。针对不同的输送介质特性，配件的结构细节也做了对应适配，比如输送腐蚀性介质的配件内壁做了平滑过渡处理，避免介质残留造成腐蚀；高压管路使用的接头壁厚做了加强处理，可承受对应等级的管路压力，不会出现结构强度不足的问题。整套模型的结构细节还原度较高，包含了零件的倒角、退刀槽、

　　密封槽等工艺结构，并非简化的示意模型，既可以用于方案阶段的管路布局演示，也可以用于后续的施工图纸输出、预制件加工参考，覆盖从方案设计到生产安装的全流程使用需求。在管路系统的应力分析环节，也可直接基于模型导入仿真软件，对弯头、三通等应力集中位置进行受力校核，验证管路在压力波动、温度变形情况下的结构可靠性，提前优化壁厚或者增设支撑结构，保障管路系统长期运行的稳定性。
