可调式V型支撑定位支架结构设计

　　在机械加工、装配检测以及小型实验台架搭建场景中，这类带V型定位头的可调支撑支架是十分常用的工装构件，主要承担轴类、杆类回转零件的径向定位与高度支撑作用，区别于固定式V型块，该结构可通过中部的螺旋调节机构实现支撑高度的连续调整，适配不同中心高要求的装夹场景，在小批量零件检测、工装临时搭建、教学实验演示等场景中应用十分广泛。

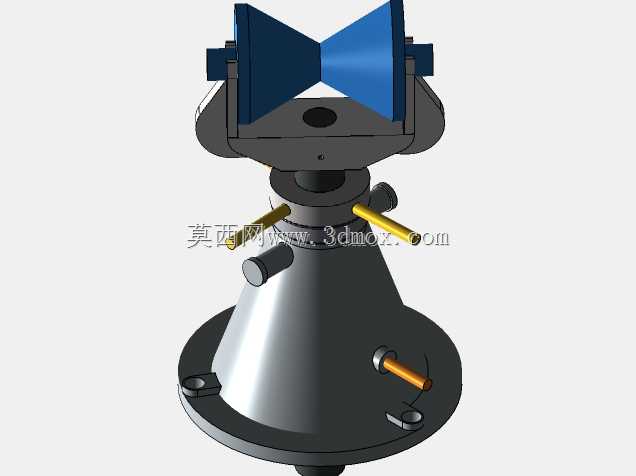

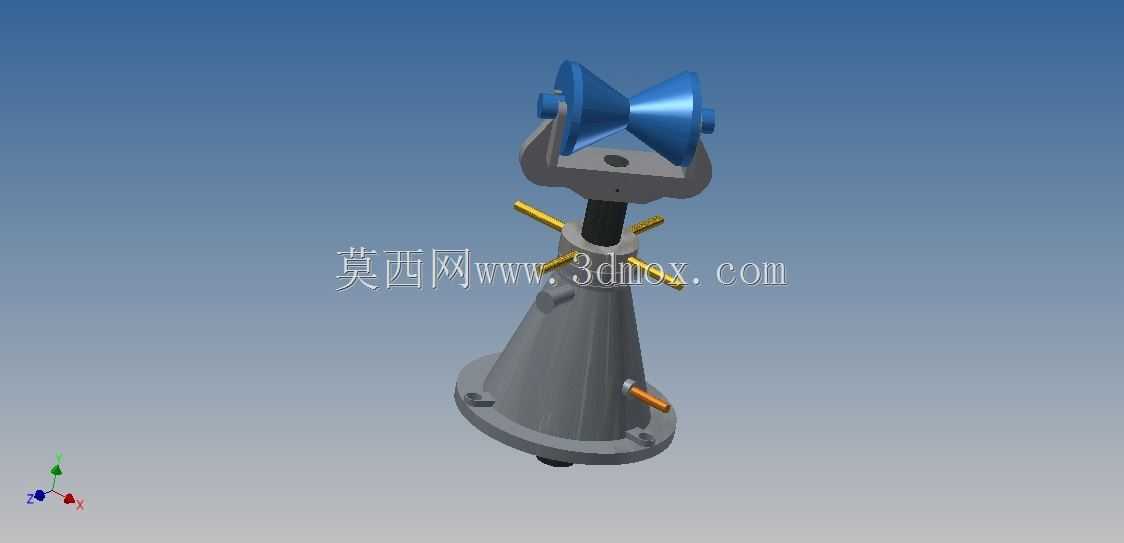

　　从结构功能来看，底部为带安装孔的锥形铸铁底座，锥面结构可在降低整体重量的同时保证支撑刚度，底座法兰边预留的三个沉头安装孔可通过螺栓将整个支架固定在工作台或平台T型槽上，安装边界需保证底座下方无凸起干涉，安装平面平面度不低于0.1mm/100mm，避免固定后支架出现倾斜影响定位精度。中部为梯形螺纹调节螺杆，螺杆上穿有十字布置的转动杆，无需额外扳手即可手动转动螺杆实现高度升降，梯形螺纹具备自锁特性，调整到目标高度后可自动锁止，不会受工件载荷影响出现下滑，螺杆与上部V型座的连接为铰接结构，允许V型座在小角度范围内摆动，可自适应支撑存在轻微弯曲的轴类零件，避免出现点接触导致的支撑不稳。上部的V型定位头为90度夹角的双锥面结构，相比普通平口V型块，双锥面的接触形式可对圆柱类零件形成双向约束，既限制零件的径向移动，也可避免零件沿轴向窜动，V型头的两个支撑面做了倒钝处理，不会划伤工件表面，V型头与下部铰接座通过两侧的圆柱销连接，铰接座与调节螺杆顶端为球面配合，可补偿一定的安装角度误差。

　　设计这类支架时，首先要根据常支撑工件的直径范围确定V型头的开口尺寸，常规教学及轻型工装场景下，该结构适配直径10mm-50mm的回转类零件，支撑高度调节范围可根据螺杆长度设计在80mm-180mm区间，满足多数台架的高度差调整需求。材料选择上，底座采用灰铸铁HT200铸造后时效处理，消除内应力避免长期使用出现变形，调节螺杆采用45号钢调质处理，螺纹部分表面淬火提高耐磨性，V型头可采用45号钢表面发蓝处理，或采用尼龙材质制作适配易划伤的有色金属零件。装配时需保证螺杆与底座螺纹孔的同轴度不大于0.05mm，铰接处的转动间隙控制在0.02mm-0.05mm之间，间隙过大会导致支撑晃动，间隙过小则会出现调节卡滞。实际使用时，先将底座通过螺栓固定在安装平台上，根据工件所需的中心高大致调整螺杆高度，将工件放置在V型头上后，微调螺杆高度至工件达到目标位置，锁紧后即可开展后续的加工、检测或装配作业，若需要固定工件的轴向位置，可在V型头一侧加装挡块，进一步提升装夹可靠性。这类支架相比液压或电动可调支撑结构更简单，成本更低，无需外接动力源，手动即可快速调整，非常适合教学演示、轻型工装以及临时装夹场景使用，结构上没有易损件，日常仅需定期在螺纹处涂抹润滑脂即可保证调节顺畅，长期使用若V型面出现磨损，仅需更换上部V型头即可，维护成本极低。
