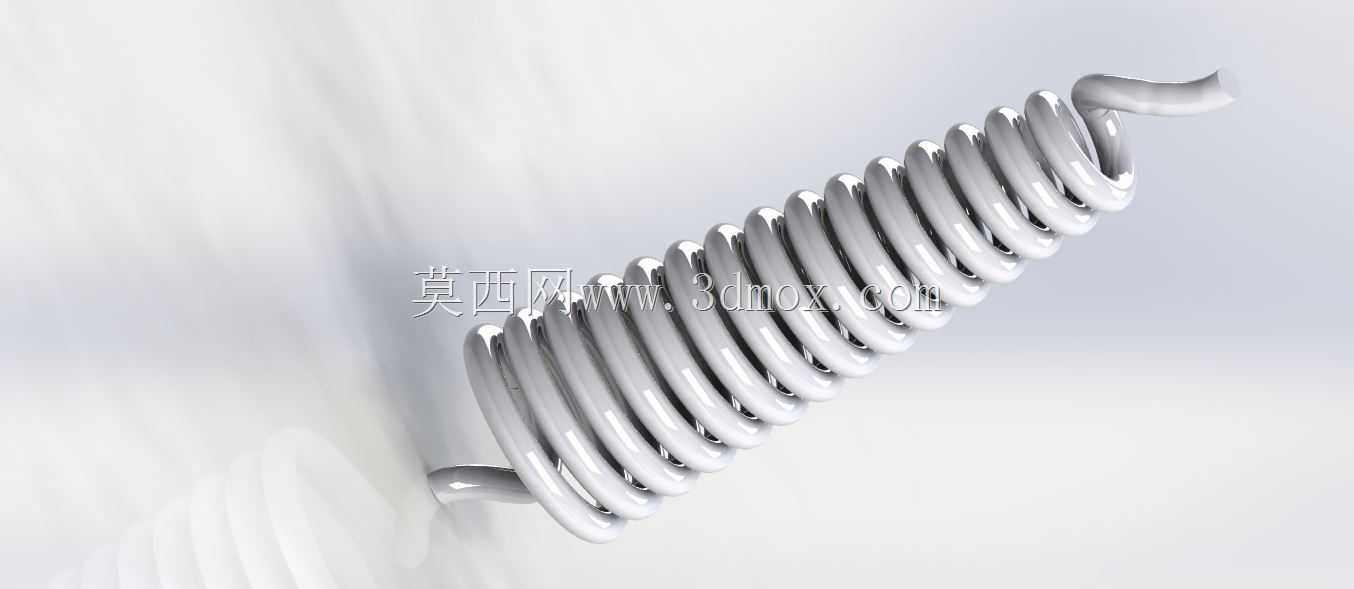

金属锥形螺旋压缩弹簧结构设计

　　做机械结构设计这么多年，弹簧这类基础弹性元件的选型和建模，往往是最容易被新手忽略的细节，很多人觉得拉个螺旋线扫掠就完事，真到装配调试的时候才发现刚度不对、并圈干涉、安装空间卡壳的问题一堆。这次做的锥形螺旋弹簧，和常规等径圆柱螺旋弹簧的应用场景有明显区别，首先要明确它的使用边界：这类弹簧最常出现在需要小安装空间、大压缩行程的场合，比如小型冲压模具的卸料结构、精密仪器的减震缓冲模块、低压阀门的复位结构，还有部分小型气动元件的回程机构里，它能在压缩过程中实现逐层并圈，等效刚度随压缩量增大逐步提升，不会像等径弹簧那样压缩到一定程度就出现刚度突变，缓冲吸能的线性度更好，同时收拢后整体高度可以做得比同参数圆柱弹簧低很多，适配轴向安装空间受限的紧凑结构。

　　建模的时候首先要捋清楚设计逻辑，不能上来就画螺旋线。第一步要先确认安装边界：两端的安装座定位尺寸是首先要卡死的，大端支撑圈的外径要匹配安装沉孔的内径，留0.2-0.5mm的径向间隙避免装配卡滞，小端的内径要适配导向杆的直径，同样留合理间隙防止工作过程中出现偏磨卡滞。很多新手做锥形弹簧容易犯的错是螺旋升角全程取固定值，实际上锥形弹簧的簧丝直径是恒定的，为了保证压缩的时候各圈能顺利依次嵌套不发生干涉，螺旋线的螺距要随锥度变化做对应调整，大端位置的螺距可以略小，往小端方向逐步平滑过渡，保证每一圈簧丝在完全压缩时能准确嵌入相邻两圈的间隙里，不会出现圈与圈的侧向挤压，不然实际工作的时候很容易出现局部应力集中，提前发生疲劳断裂。

　　从功能特性上来说，这类锥形弹簧的刚度是非线性的，初始压缩阶段刚度较低，能抵消小幅度的高频振动，随着压缩量增大，大端的簧圈首先开始并圈，有效工作圈数逐步减少，刚度随之上升，能承受更大的冲击载荷，这种变刚度特性刚好适配很多需要先软后硬缓冲的场景，比如小型家电的按键复位结构、园林工具的减震手柄结构，用等径弹簧要么初始按压力太硬手感差，要么压到底没有足够的支撑力，换成参数匹配的锥形螺旋弹簧就能很好平衡这两个需求。建模的时候还要注意两端的支撑圈处理，不管大端小端，都要做至少3/4圈的并紧磨平处理，磨平端面的粗糙度要控制在合理范围，保证弹簧安装后端面和安装座的贴合度，避免工作时出现偏载，很多人建模的时候省略了支撑圈并紧的结构，做有限元分析的时候应力分布完全不对，实际打样出来的弹簧垂直度差，装上去一压就歪。

　　还要考虑实际工作的行程限制，锥形弹簧的最大压缩量不能超过所有簧圈完全并紧的高度，设计的时候要预留10%左右的行程余量，避免长期工作在并紧状态导致簧丝应力超过屈服极限，出现永久塑性变形。另外簧丝的旋向选择也要注意，如果是套在导向杆上使用的弹簧，旋向要和导向杆上如果存在的螺纹旋向相反，避免弹簧伸缩的时候和螺纹发生卡滞；如果是和其他弹簧嵌套使用的场合，内外弹簧的旋向也要相反，防止工作时两根弹簧互相咬合。

　　实际建模过程中，螺旋线的锥角参数要和刚度计算的结果匹配，不能随便拉个锥度就完事，要根据实际需要的载荷-行程曲线反推每一段的螺距和中径变化，扫掠的时候要保证簧丝的截面始终和螺旋线的法向垂直，不然做出来的簧丝直径会出现局部偏差，影响实际的刚度参数。很多人做出来的锥形弹簧3D模型看着外形对，实际导入装配体做干涉检查的时候，一压缩就发现圈与圈之间有干涉，就是因为螺距和锥度的匹配没算对，没有模拟实际并圈的状态，只是做了自由状态下的外形，这种模型拿到生产端根本没法用，打样出来的弹簧要么压并高度超差，要么刚度完全不符合设计要求。

　　另外在安装边界的处理上，两端的支撑圈磨平后，要保证两端面的平行度公差，不然弹簧在受压的时候会出现侧向力，加速导向部位的磨损，建模的时候可以把两端的支撑圈端面做一个基准面，方便后续装配的时候和安装座的定位基准做配合，减少装配约束的工作量。对于需要做表面处理的弹簧，比如镀锌、喷塑的场合，建模的时候要预留表面处理层的厚度，避免处理后弹簧的外径尺寸超差，装不进安装沉孔里。
