燃气热交换型工业步入式烘干箱体结构

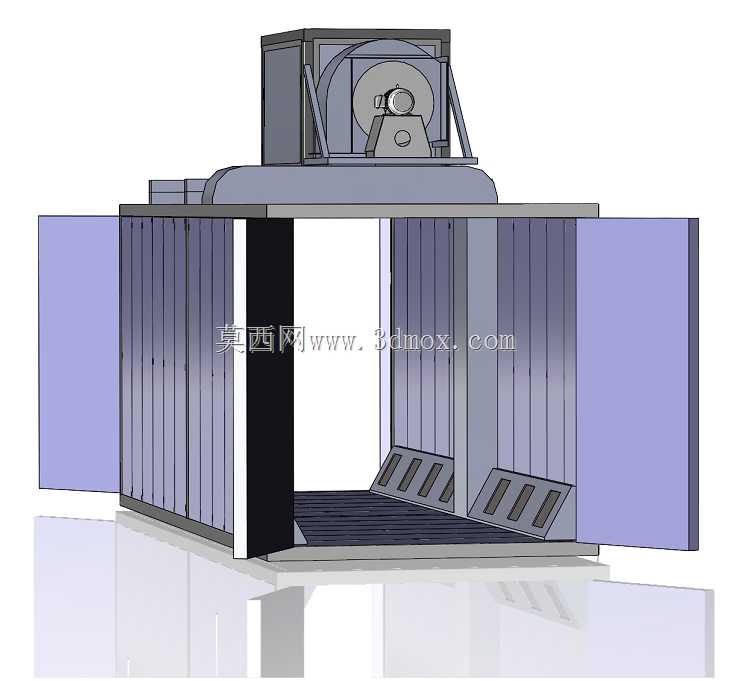

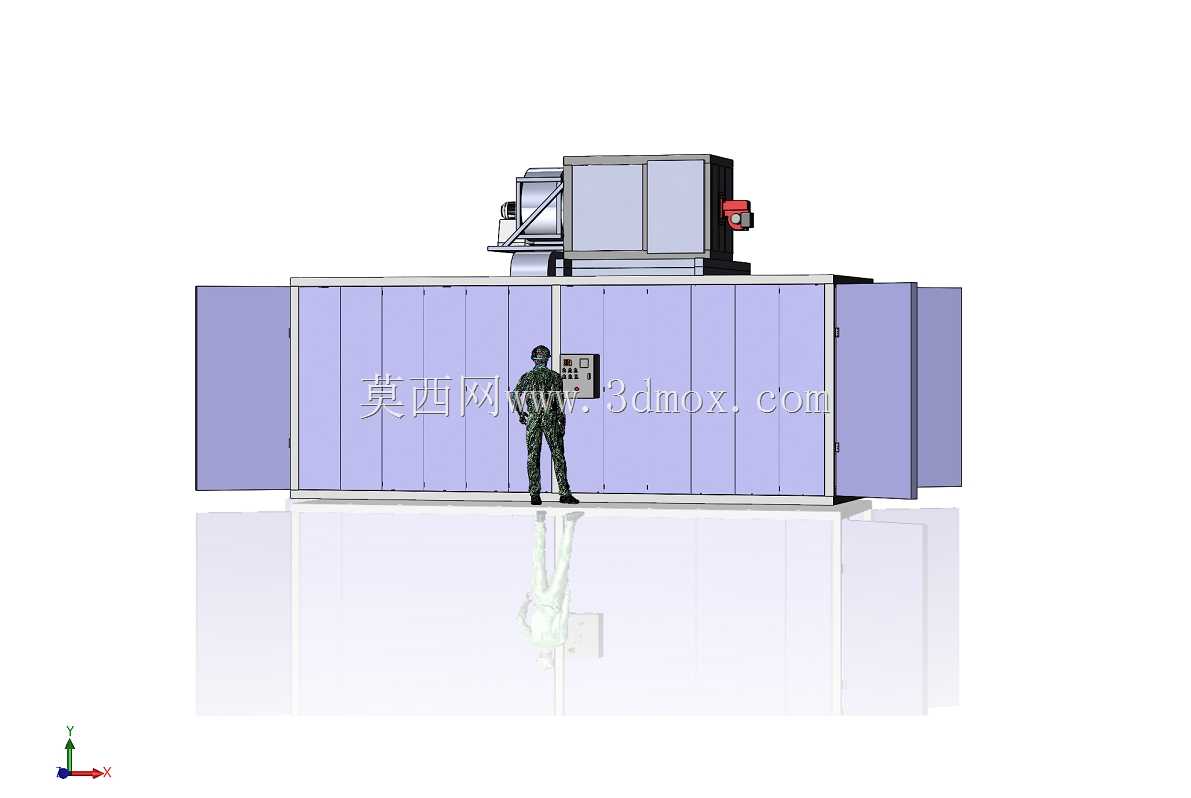

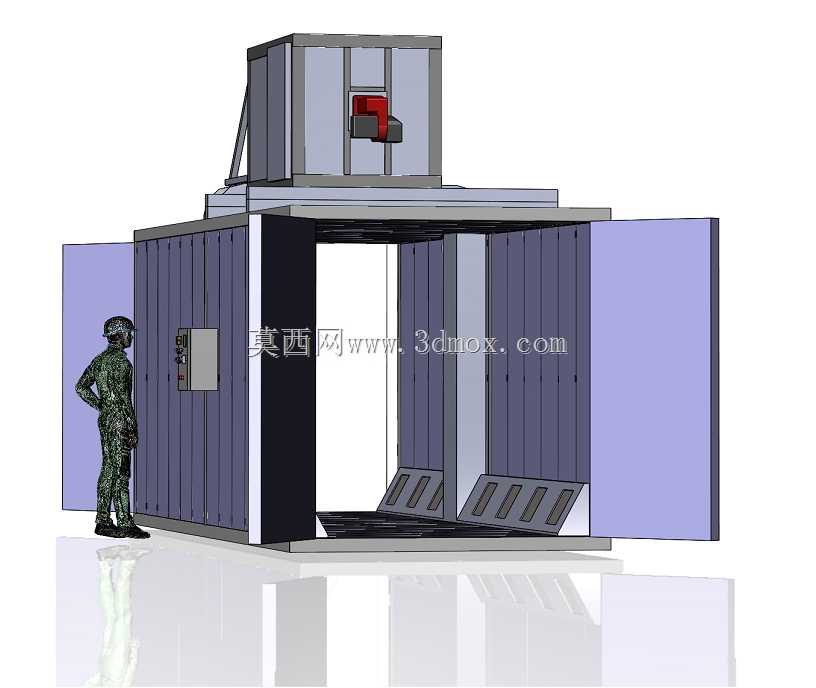

　　在重型工件涂装、复合材料固化、大型金属构件除氢去应力这类批量或大尺寸工件的热加工场景里，常规台式烘箱受腔体尺寸限制无法适配，步入式结构的烘干设备就成了产线里的核心热工单元。这套带燃气热交换模块的步入式烘干箱体，设计阶段首先锚定的是车间内大型工件的周转适配性，整体采用双开对开式侧门结构，门洞预留宽度可满足带工装托架的工件由叉车或人工推送直接进入腔体内部，无需额外拆分工件，适配多批次中小尺寸工件同炉处理，也能满足单台大尺寸构件的整炉加热需求。

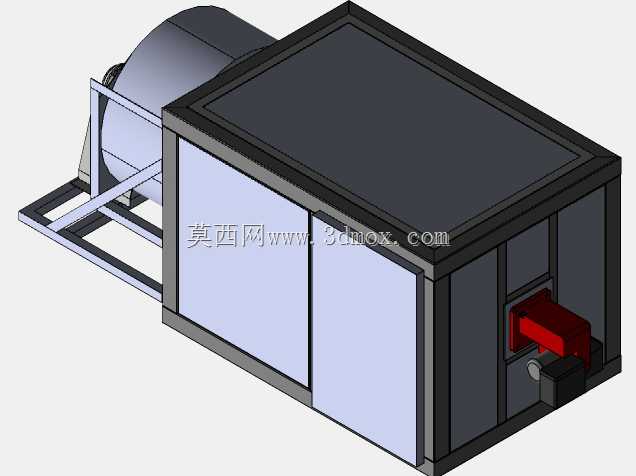

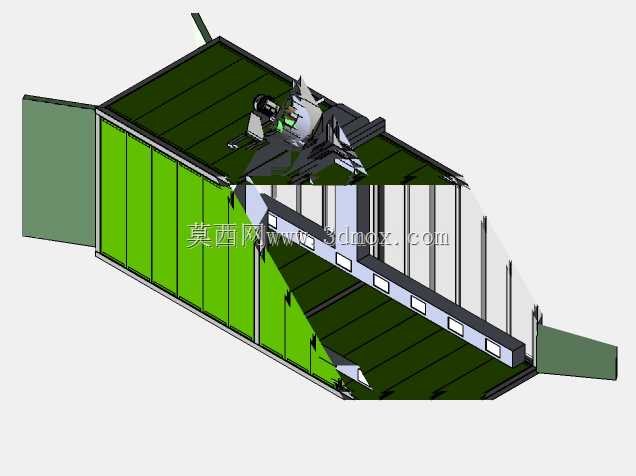

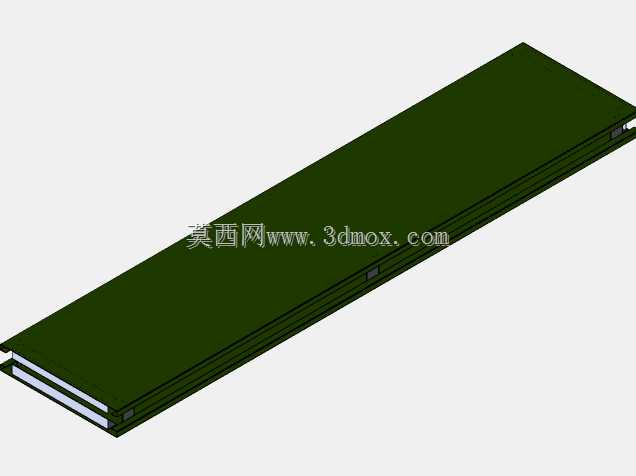

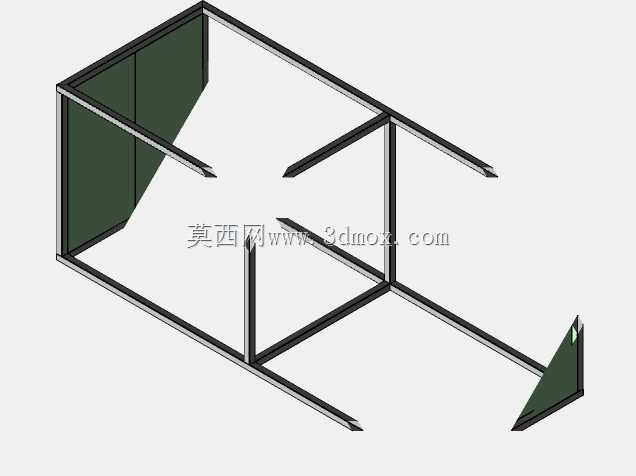

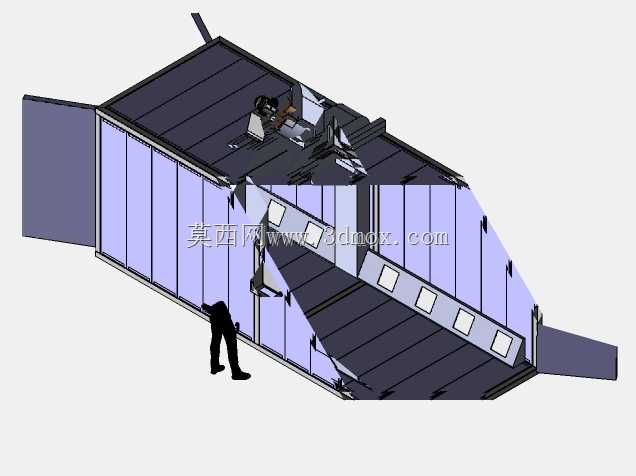

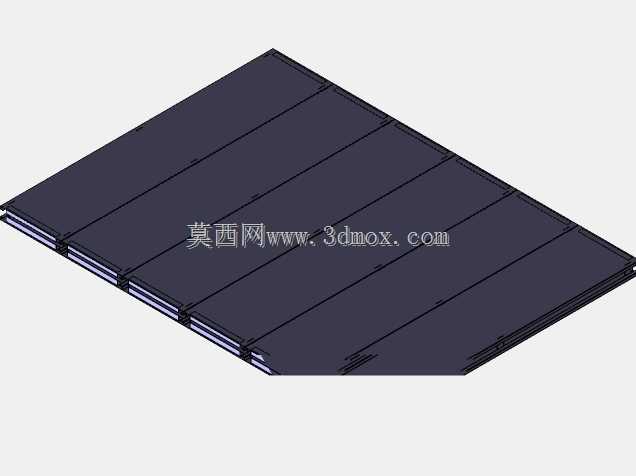

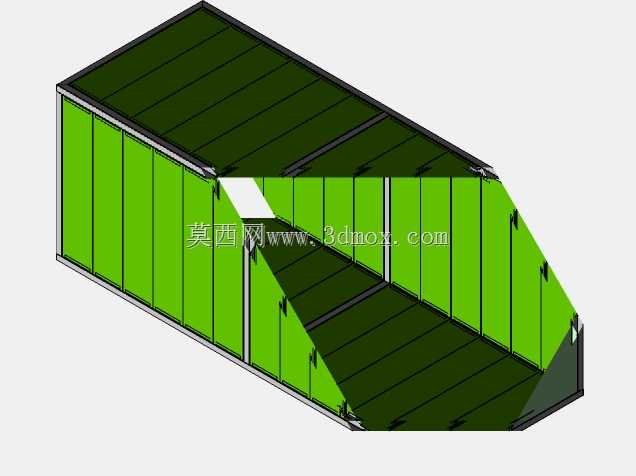

　　从结构布局来看，设备主体分为下部烘干作业腔体与顶部集成的燃气热交换送风模块两部分，下部腔体的壁板采用模块化拼接式保温结构，内层为耐热不锈钢蒙皮，中间填充高密度硅酸铝保温棉，外层采用彩涂钢板做防护，既减少炉内热量向外逸散降低能耗，也能避免车间环境温度受设备散热影响过高。腔体内部两侧沿进深方向布置了带导流结构的送风槽，顶部热交换模块产生的热风通过风道送入两侧送风槽后，以均匀的层流状态从两侧向腔体中部推送，再通过腔体底部的回风口回到顶部热交换单元完成热风循环，这种送风结构能避免腔体内出现局部温度死角，保证不同摆放位置的工件都能获得均匀的受热条件，实测腔体内空载状态下的温度均匀性偏差可控制在±5℃以内，满足多数涂装固化、水分烘干工艺的温度公差要求。

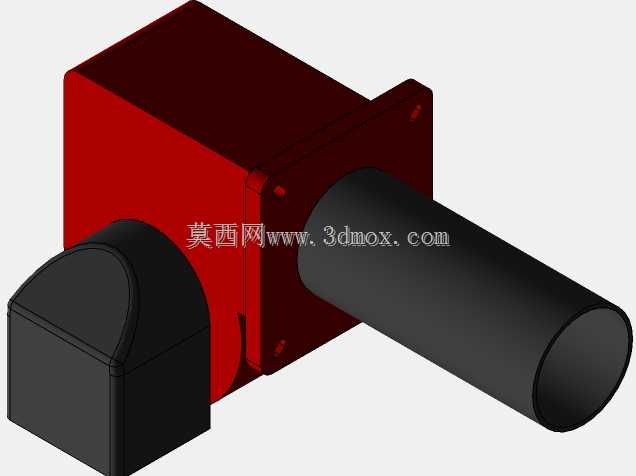

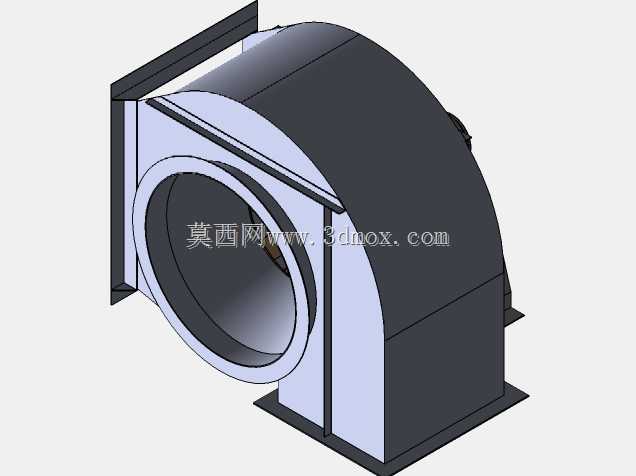

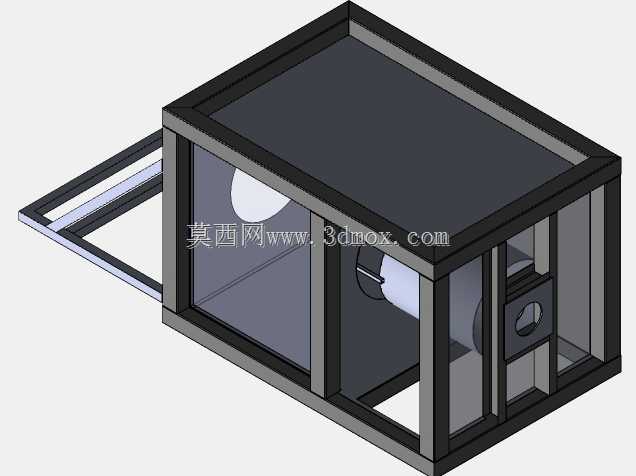

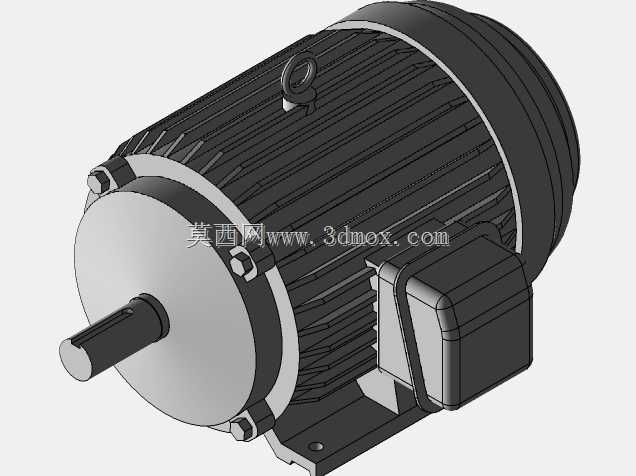

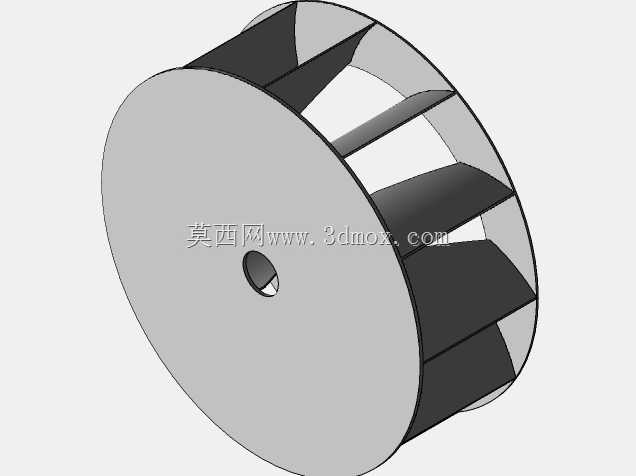

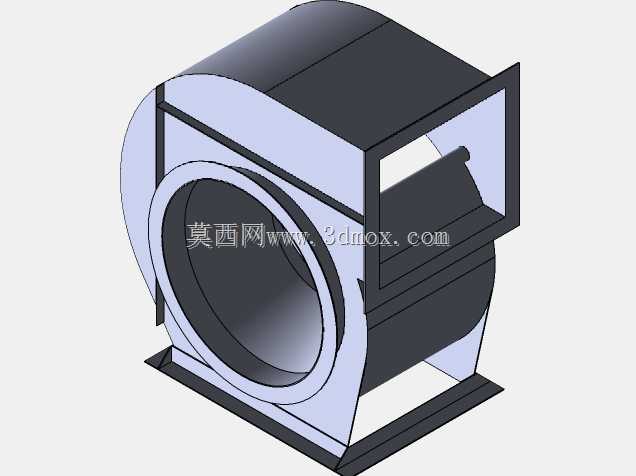

　　顶部的燃气热交换模块采用间接加热结构，燃气燃烧产生的高温烟气在热交换器内部流道流动，与循环风机驱动的炉内循环空气完成热量交换后通过专用排烟通道排出室外，这种结构能避免燃烧废气直接接触工件，防止工件表面被烟气污染出现色差或积碳问题，尤其适配汽车零部件、工程机械结构件的涂装后烘干工序，不会对漆面质量造成负面影响。热交换器配套的燃烧机采用比例调节式控制，可根据炉内实际温度与设定温度的差值自动调节燃气进气量，相比通断式燃烧控制，温度波动更小，也能降低燃气消耗。

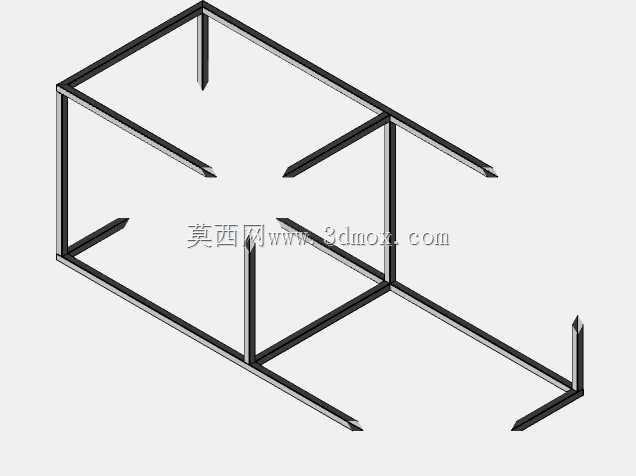

　　设备的安装边界设计充分考虑了现有车间的改造适配需求，整机底部采用型钢焊接的整体底座，无需额外做复杂的设备基础，只要车间地面平整度满足每米偏差不超过3mm的要求，就可以直接就位后连接燃气管道、排烟管道与供电线路投入使用，设备顶部预留了足够的检修空间，热交换模块与循环风机的维护均可在设备顶部完成，不需要拆解下部腔体结构，日常维护的便利性较高。侧门采用加厚型钢做门框加强，配套多点式压紧锁扣，门体与门框接触位置采用耐高温硅橡胶密封条做密封，设备运行时门体无明显漏风问题，也能减少热量损耗。腔体内部的底部铺设了承重格栅板，可满足总重量达数吨的工件连同工装托架直接放置，格栅板下方为回风通道，不会因为工件摆放遮挡回风口影响热风循环效率。

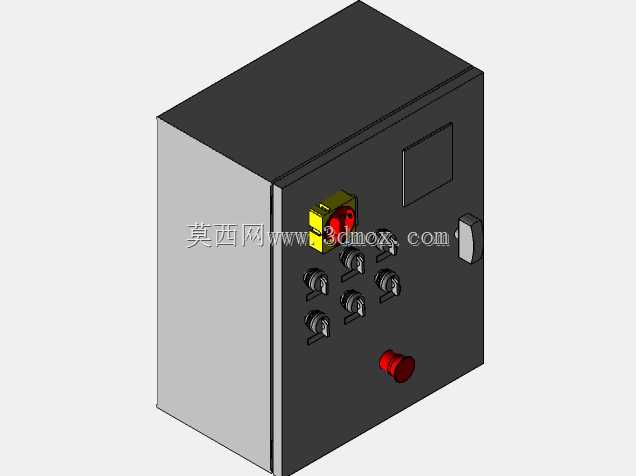

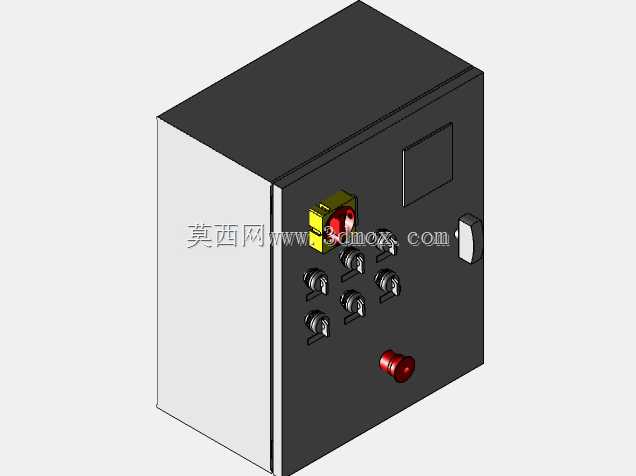

　　在实际产线应用中，这类设备可根据工艺需求调整温度控制曲线，适配从常温到200℃区间内的多种热加工工艺，除了常见的涂装烘干、水分干燥，也可用于橡塑制品的二次硫化、金属工件的低温回火去应力、电子元器件的老化筛选等场景。设计阶段也预留了废气排口的对接法兰，若用于处理含有挥发性有机物的涂装烘干工序，可直接对接车间的废气处理设备，不需要额外对设备本体做开孔改造。设备外侧预留了控制箱的安装位，可将温度控制模块、燃烧机控制单元、风机启停控制都集成在侧部的控制箱内，操作人员在设备外部即可完成参数设定与运行状态监控，不需要进入高温腔体内部操作，降低作业安全风险。
