螺旋弹簧液压阻尼减震器结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:502993
  • 螺旋弹簧液压阻尼减震器结构设计
  • 螺旋弹簧液压阻尼减震器结构设计
  • 螺旋弹簧液压阻尼减震器结构设计
  • 螺旋弹簧液压阻尼减震器结构设计
  • 螺旋弹簧液压阻尼减震器结构设计
  • 螺旋弹簧液压阻尼减震器结构设计

  在各类行走机械、工业设备的振动控制场景中,这类螺旋弹簧搭配阻尼结构的减震部件,是承担冲击缓冲、振动衰减的核心功能件,从乘用车辆的悬架系统,到非道路作业机械的行走机构,再到部分工业设备的隔振安装位,都能见到同结构产品的应用。不同于单纯依靠弹性元件吸能的结构,这款减震器将螺旋弹簧的弹性支撑能力与液压阻尼的能量耗散能力结合,避免了纯弹簧结构受冲击后反复往复弹跳的问题,能在承受冲击载荷的过程中,把冲击带来的动能通过阻尼油的节流作用转化为热能耗散掉,让被支撑的部件快速回到稳定状态。

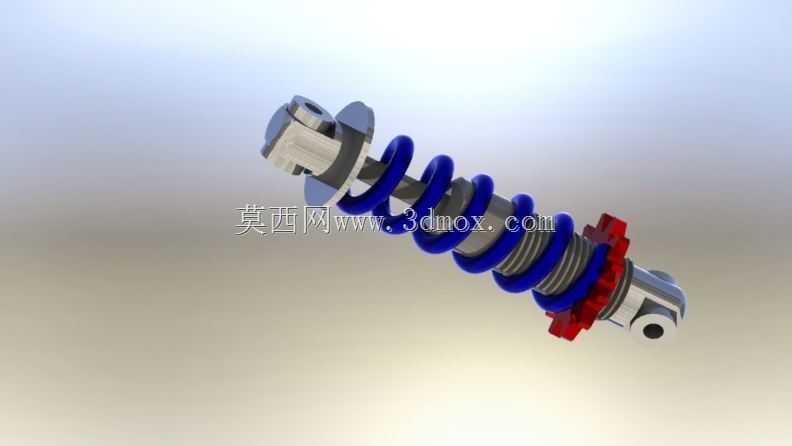

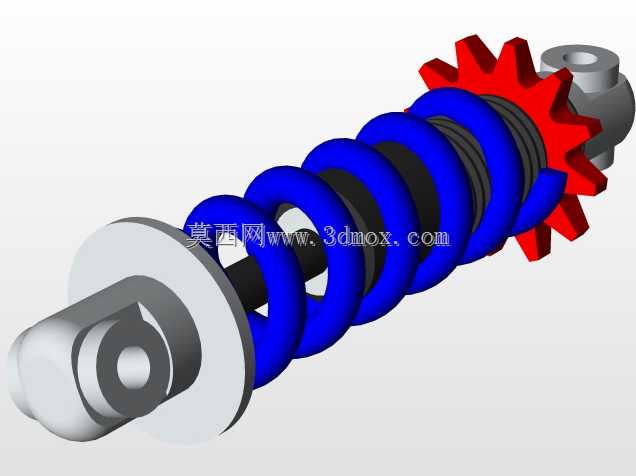

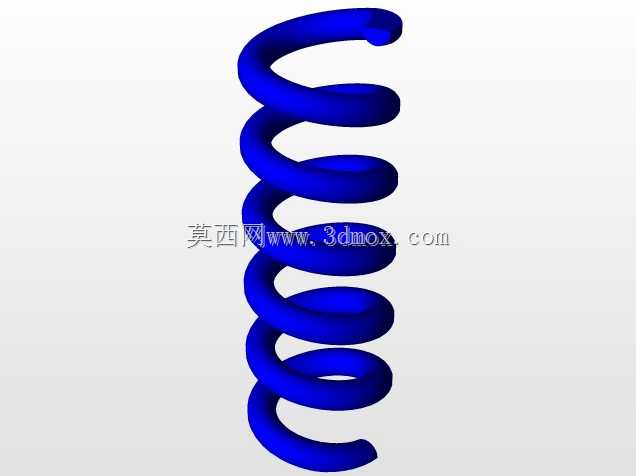

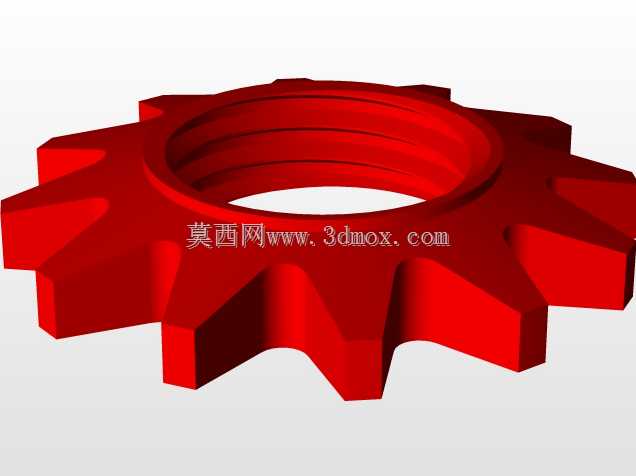

  从结构设计逻辑来看,这款减震器采用同轴式布局,将阻尼芯轴布置在螺旋弹簧的中心轴线位置,上下两端的连接耳座分别对应设备的安装对接位,上端的六角锁紧结构可用于调整弹簧的预紧压力,适配不同载荷等级的使用需求,下端红色的调节齿圈则用于调整阻尼行程的软硬阈值,匹配不同工况下的振动频率特性。螺旋弹簧选用等节距圆柱螺旋结构,弹簧丝直径、弹簧中径、有效圈数的参数匹配,是按照常规中小载荷工况的承载需求设定的,弹簧表面做了氧化防护处理,避免长期户外使用出现锈蚀失效。阻尼部分的芯轴采用双筒式结构,内部的活塞上设置有常通孔与单向阀组,在压缩行程与回弹行程中提供不同的阻尼力,压缩阶段阻尼力相对较小,能快速吸收冲击能量,回弹阶段阻尼力更大,抑制弹簧的快速回弹,避免产生二次冲击。

  在安装边界的设计上,两端的连接耳采用带衬套的铰支结构,安装孔的直径、耳座的间距都按照通用安装尺寸设定,可直接替换同规格的常规减震部件,不需要额外改动安装支架。整体的闭合长度、最大拉伸长度参数,覆盖了多数中小型行走设备悬架的行程需求,安装时不需要预留过大的避让空间,弹簧的最大外径也控制在常规安装位的空间范围内,不会和周边的车架、传动部件产生运动干涉。实际使用过程中,这类减震器的工作温度范围覆盖常规户外作业的温度区间,阻尼油的粘度特性适配宽温域使用需求,不会因为低温导致阻尼力异常升高,或是高温下阻尼油粘度下降导致减震性能衰减。

  在三维建模的过程中,这类部件的建模需要重点关注几个核心配合关系:首先是弹簧与阻尼芯轴的同轴度,要保证弹簧在压缩、回弹的全行程中,不会和芯轴外筒产生剐蹭;其次是两端连接耳的铰接轴线平行度,避免安装后出现附加的侧向力矩,导致密封件偏磨、芯轴弯曲失效;另外调节齿圈、锁紧螺母的螺纹配合尺寸要符合通用螺纹标准,保证调整过程顺畅无卡滞。建模时弹簧部分可采用螺旋扫描特征生成,要注意弹簧两端的并圈磨平结构,还原实际产品的端部支撑状态;阻尼筒的密封槽、活塞的节流孔这些细节结构,虽然尺寸不大,但直接影响对产品工作原理的展示,建模时不能省略。对于需要做运动仿真的场景,要给弹簧添加挠性配合,设置好阻尼参数,才能准确模拟减震器在冲击载荷下的动态响应过程,验证行程范围内是否存在结构干涉,校核不同载荷下的弹簧压缩量是否在设计范围内。

  从设备选型的角度来看,选用这类减震器时,首先要核算实际使用场景的最大静载荷、冲击载荷峰值,匹配对应的弹簧刚度,避免弹簧长期处于过载压缩状态导致塑性变形;其次要确认安装位的行程空间,保证减震器在最大压缩量时仍有足够的剩余行程,不会出现刚性撞击,同时最大拉伸长度也要满足设备悬架的上跳极限,避免减震器被拉脱。对于振动频率较高的使用场景,可通过下端的调节齿圈调整阻尼阀的通流面积,适当增大阻尼力,提升高频振动的衰减效果;对于冲击载荷较大、振动频率较低的场景,可适当调小阻尼力,让弹簧能充分吸收冲击能量,避免阻尼过大导致的冲击刚性传递。
